D1_D2_用户手册.pdf - 第235页
用户手册 SIPLACE D1/D2 5 操作人员的任务 源自软件版本 SR.605.xx 07/2008 英文版 5.2 控制部件和显示装置 235 5.2 控制部件和显示装置 5.2.1 位置 - 第 1 部分 5 图 5.2 - 1 控制部件和显示装置 - 第 1 部分 (1) 电源侧的操作员面板 (2) 主电源开关 (3) 启动按钮 （白色） (4) S to p （停 止）按钮 （黑色） (5) 元件计数器 (6) 键盘 (7…
5 操作人员的任务 SIPLACE D1/D2 用户手册
5.1 人员情况 源自软件版本 SR.605.xx 07/2008 英文版
234
5.1.3.2 任务
维护工程师职责包括：
– 重要的预防性维护作业
– 安装更换部件
– 编辑贴片机数据
– 校准贴片机
5.1.4 操作员级别 " 程序员 "
5.1.4.1 培训课程
培训课程列表见第 1.3 节，第 27 页。
5.1.4.2 任务
程序员负责：
–准备 CAD 文件。
– 创建并校准视像数据 （示教）
– 编写贴片程序
– 执行新作业
– 数据维护
– 数据备份
用户手册 SIPLACE D1/D2 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.2 控制部件和显示装置
235

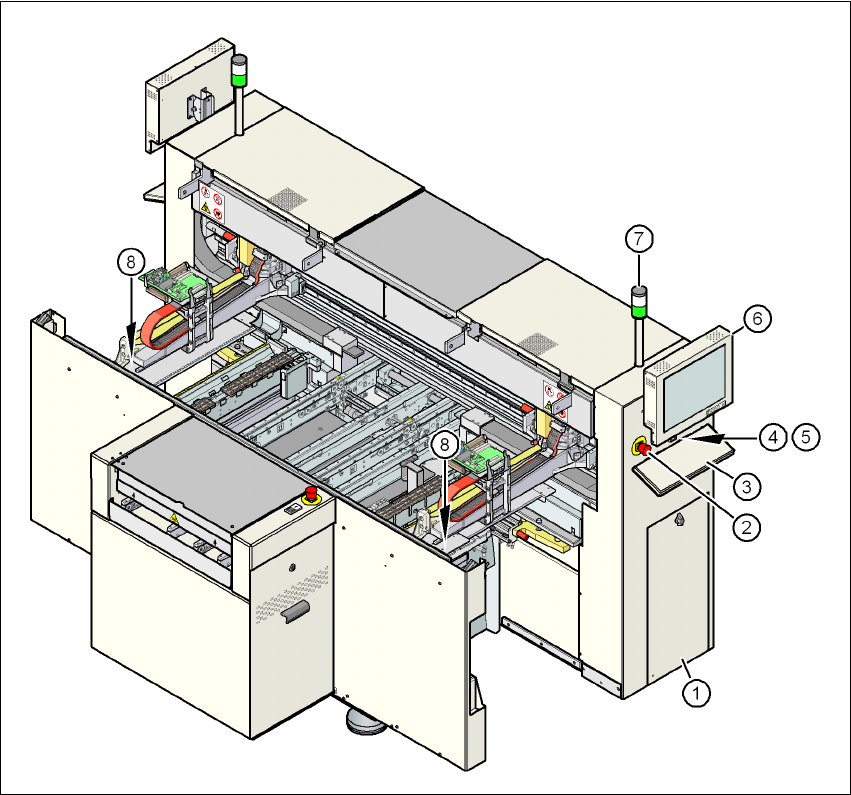

5.2 控制部件和显示装置
5.2.1 位置 - 第 1 部分
5
图
5.2 - 1
控制部件和显示装置
-
第
1
部分
(1) 电源侧的操作员面板
(2) 主电源开关
(3) 启动按钮 （白色）
(4) Stop （停止）按钮 （黑色）
(5) 元件计数器
(6) 键盘
(7) EMERGENCY STOP （急停）按钮
(8) LCD 触摸屏
(9) 指示灯
5 操作人员的任务 SIPLACE D1/D2 用户手册
5.2 控制部件和显示装置 源自软件版本 SR.605.xx 07/2008 英文版
236
5.2.2 位置 - 第 2 部分
5
图
5.2 - 2
控制部件和显示装置
-
第
2
部分
(1) 气动装置一侧的操作员面板
(2) EMERGENCY STOP （急停）按钮
(3) 键盘
(4) 启动按钮 （白色）
(5) Stop （停止）按钮 （黑色）
(6) LCD 触摸屏
(7) 指示灯
(8) 升高元件料台的按钮
