3.9 视像系统
每个收集贴片头都可以集成一个元件照相机 （见图 3.6 - 2，第 112 页和图 3.6 - 4 第 116 页）。
在 D1 贴片机上，适用于拾取贴片头的 36 型静止元件照相机可以安装到贴片机支架上（图 3.9 - 1
中的 1）
3
图
3.9 - 1 D1
贴片机：静止元件照相机 （
36
型）的装配位置
元件视像组件用于确定：
– 元件在吸嘴处的精确位置，以及
– 元件封装形式的几何形状。
PCB 视像组件使用 PCB 上的基准点，以确定：
– PCB 的位置，
– PCB 的旋转角
– PCB 的偏移。
PCB 照相机 （图 3.9 - 5
中的 2，第 141 页）可以安装到悬臂的底部位置。通过使用供料器组件
上的基准点，可精确测定元件拾取位置，而这点对于小型元件至关重要。
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.9 视像系统 源自软件版本 SR.605.xx 07/2008 英文版
138
3.9.1 C&P 元件照相机 （28 型， 18 x 18，数字）
3.9.1.1 结构
3
图

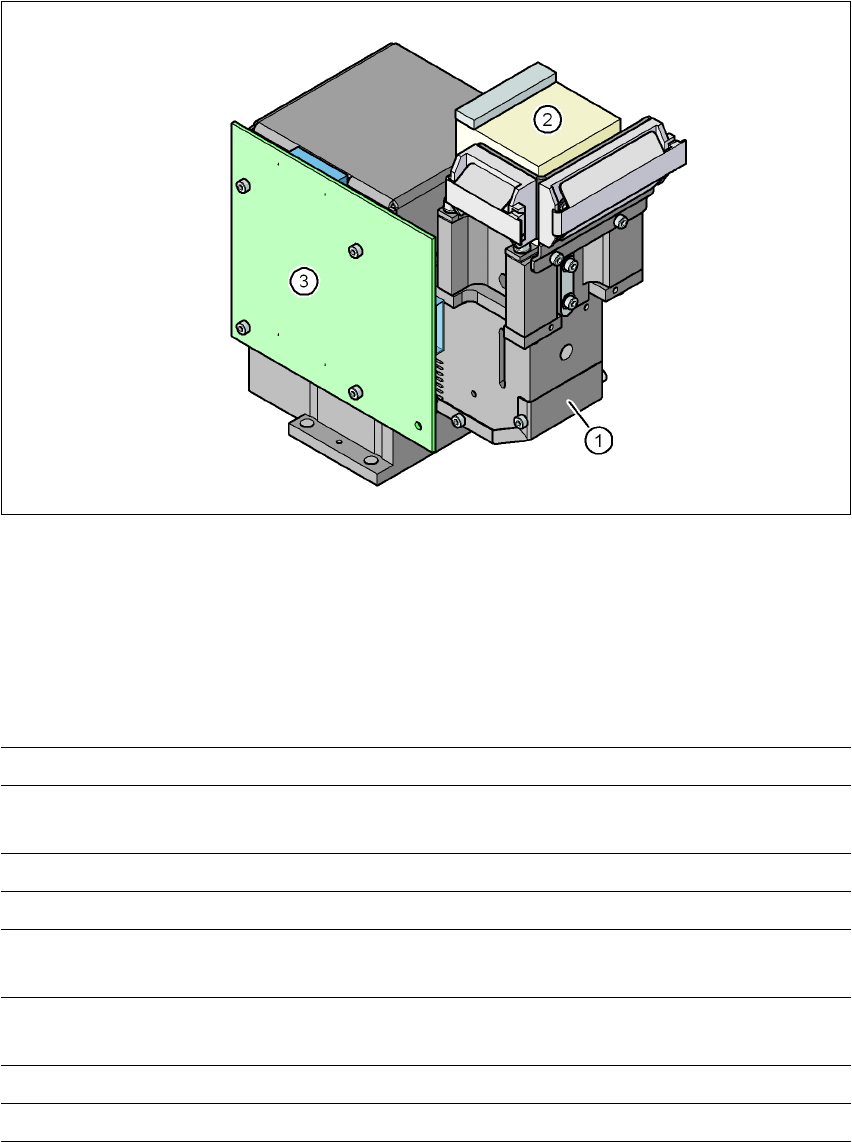

3.9 - 2 C&P
元件照相机 （
28
型，
18 x 18
，数字）
3
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.9.1.2 技术数据
3
元件尺寸 0.5 x 0.5 mm² 至 18.7 x 18.7 mm²
元件范围 0402 到 PLCC44 incl. BGA、 mBGA、 flip-chip、 TSOP、
QFP、 SO 到 SO32 和 DRAM
最小管脚间距
0.5 mm
最小管脚宽度
0.2 mm
最小球面间距
0.35 mm
最小球面管脚直径
0.2 mm
视场
24.5 x 24.5 mm²
照明方法 前方照明 （5 级，可按需要编程）
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 视像系统
139
3.9.2 C&P 元件照相机 （29 型， 27 x 27，数字）
3.9.2.1 结构
3
图
3.9 - 3 C&P
元件照相机 （
29
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.9.2.2 技术数据
3
元件尺寸 0.3 x 0.3 mm² 至 18.7 x 18.7 mm²
元件范围 0201 至 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距 元件 < 18 x 18 mm² 时为 0.25 mm
元件 ≥ 18 x 18 mm² 时为 0.35 mm
最小球面管脚直径 元件 < 18 x 18 mm² 时为 0.14 mm
元件 ≥ 18 x 18 mm² 时为 0.2 mm
视场
32 x 32 mm²
照明方法 前方照明 （5 级，可按需要编程）
