1 前言 SIPLACE D1/D2 用户手册 1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版 18 1 图 . 1.1 - 2 贴片头模块化 - SIPLACE D2 G1 悬臂 1 G1 悬臂 2 TP C B 传送方向 收集贴片头采用了西门子开发的贴片 头模块化原理，可以真正快速地进 行更改。 SIPLACE D2 贴片机已准备就绪， 可以按照标准贴装 01005 元件。 在贴装 01005 元件时，…
用户手册 SIPLACE D1/D2 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明
17
数字视像模块可以执行元件的光学对中操作。有两种不同分辨率的数码相机可用：标准照相机和
高分辨率元件照相机。共面性模块则可以测试精细间距元件管脚的共面性。
此外， SIPLACE D1 贴片机还可以装载两台料车以便提供元件。当然，安装一台华夫盘交换器以
替代料车之一也是可行的。
三部分的 PCB 传送导轨由输入带、处理带和输出带组成，可以将 PCB 载入处理位置。除此之
外，还可以选择单传送导轨或灵活的双传送导轨 （左侧或右侧拥有固定端）。灵活的双传送导轨
经过配置，也很容易形成单传送导轨。
PCB 可以使用数码 PCB 相机进行光学对中。
1
1
1.1.2 SIPLACE D2 贴片机
SIPLACE D2 贴片机装备有两个悬臂，可以在 X 和 Y 轴方向精确地定位收集贴片头和拾取贴片
头。贴片机技术是在收集贴片原理的基础上发展起来的。6 或 12 段位器收集贴片头可以安装到悬
臂处，以便适用于贴片作业。
下列是可能的配置情况：
请注意 1
若要使各种类型的贴片头都获得最佳的贴片速率，我们建议您在安装贴片头时，在静止 PCB 传
送轨道一侧的悬臂上安装更多的段位器。
示例：
右侧是静止 PCB 传送导轨边缘： 安装有 12 段位器收集贴片头的悬臂 1
安装有 6 段位器收集贴片头的悬臂 2
悬臂 1 悬臂 2
C&P12 C&P12
C&P12 C&P6
C&P6 C&P12
C&P6 C&P6
表
. 1.1 - 2 D2
贴片机上的贴片头配置
1 前言 SIPLACE D1/D2 用户手册
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
18
1
图
. 1.1 - 2
贴片头模块化
- SIPLACE D2
G1 悬臂 1
G1 悬臂 2
TPCB 传送方向
收集贴片头采用了西门子开发的贴片头模块化原理，可以真正快速地进行更改。
SIPLACE D2 贴片机已准备就绪，可以按照标准贴装 01005 元件。在贴装 01005 元件时，您只需
要适用于 12 段位器收集贴片头的可选的 01005 封装。
SIPLACE D2 贴片机可以高速地处理从 01005 到 27 x 27 mm² 的元件。这些元件可以使用数字视
像模块进行光学对中。 12 段位器收集贴片头上可以安装标准的照相机，也可以安装高分辨率的照
相机。
此外， SIPLACE D2 贴片机还可以装载两台料车以便提供元件。
三部分的 PCB 传送导轨由输入带、处理带和输出带组成，可以将 PCB 载入处理位置。除此之
外，还可以选择单传送导轨或灵活的双传送导轨 （左侧或右侧拥有固定端）。灵活的双传送导轨
经过配置，也很容易形成单传送导轨。
PCB 可以使用数码 PCB 相机进行光学对中。
1.1.3 选择贴片头配置
如果您订购 SIPLACE D 系列贴片系统，您可以自己选择所需的理想贴片头配置。我们将根据您
的订单，配置、提供贴片机。
要自行更换贴片头，还可以使用重新配置套件，它包括了必需的装配部件、电缆等，当然还有贴
片头。更换贴片头前，您应先调整贴片机和 SIPLACE Pro 软件，并重新校准整个系统。
C&P12
G1
C&P6
C&P12
C&P6
G2
用户手册 SIPLACE D1/D2 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明
19
贴片头模块化 （只需更换贴片头，即可根据生产要求，调整贴片机）使您可以很轻松地根据生产
需求调整贴片机，而无需重新购置贴片机。
1
1.1.4 SIPLACE 原理
贴片头从料车上的固定供料器或华夫盘交换器中取出元件，然后将同样静止的 PCB 贴装到双传送
导轨上，两个 PCB 可以同时贴装。
" 静止元件供应 " 和 " 静止 PCB" 原理最适用于所有的 SIPLACE 贴片机，具有许多重要优点：
– 装满元件或接合料带时无需停机。
– 使用静止元件供料器，即使拾取最小的元件 （如 01005）也非常可靠。
–由于 PCB 在贴片过程中不运动，因此元件不会滑落。
– 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了
移动行程且优化了贴装顺序。
高灵活性、低成本和安装的可靠性确保 SIPLACE D1/D2 贴片机具有高生产率最小程度的停机提
高了利用率和生产率。
1

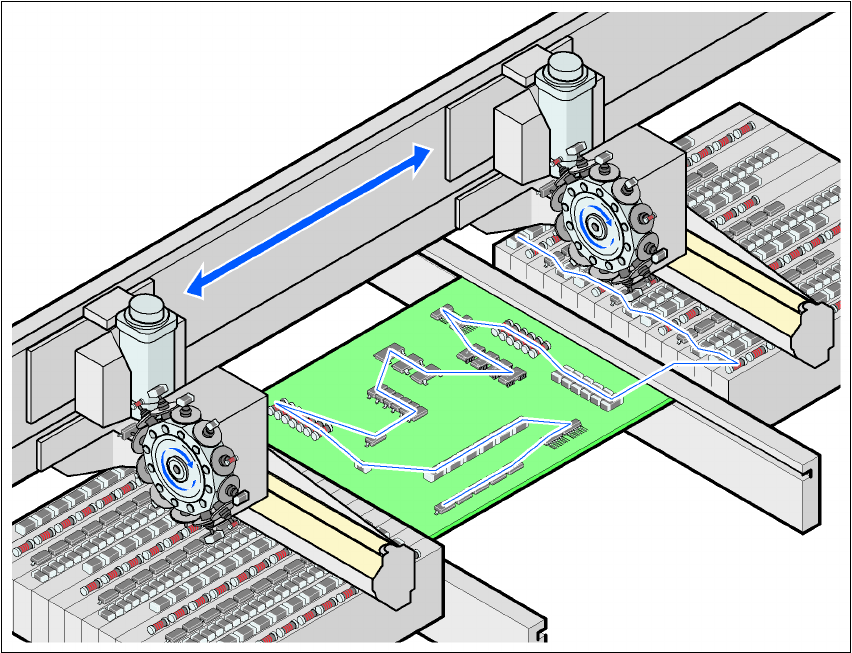

图
. 1.1 - 3 SIPLACE
原理
