6.1.1.5 组件
每个吸嘴交换器 （见图 6.1 - 2，第 263 页）都被固定到废料带导槽上。

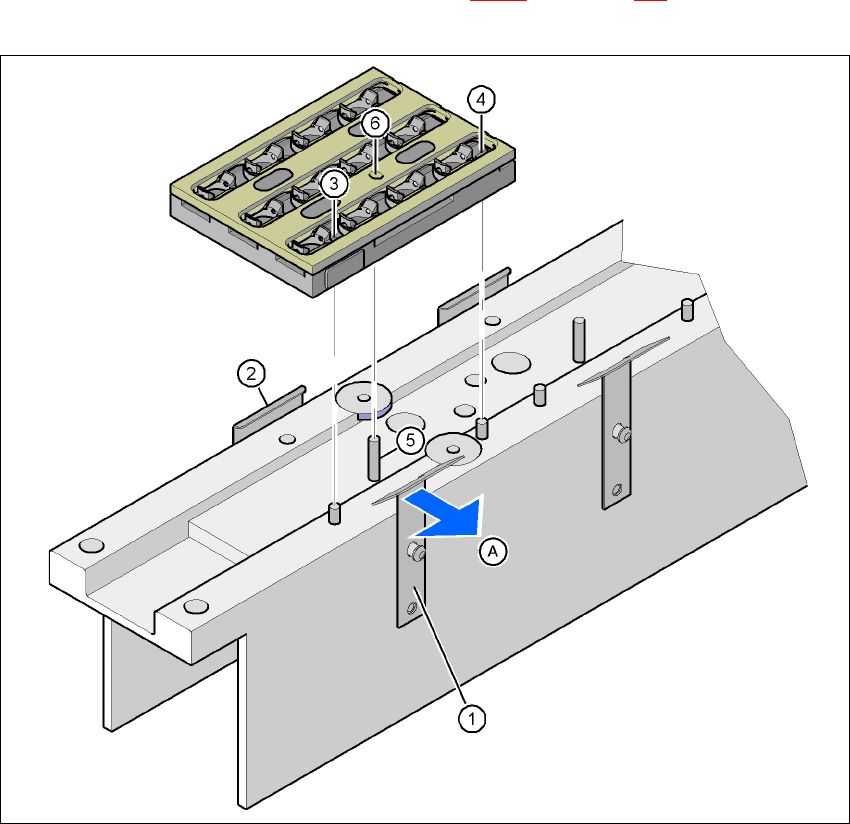

6
图
6.1 - 4

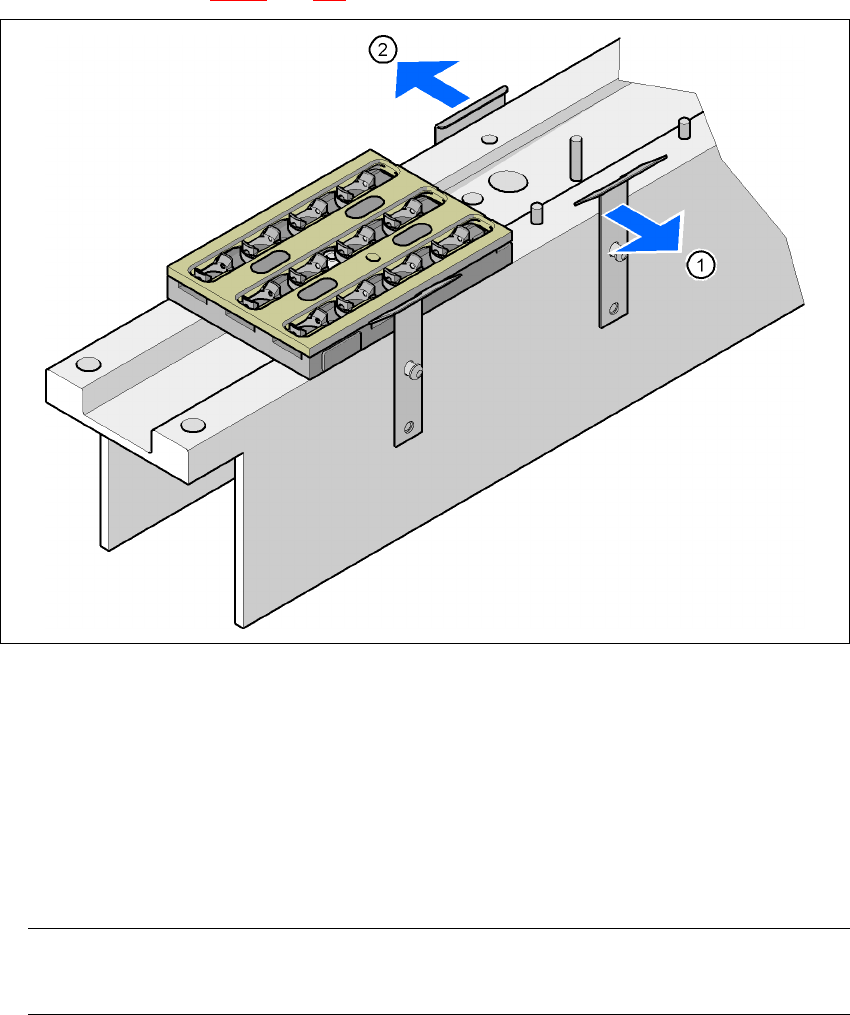

装配位置
(1) 对着操作员的弹簧卡子
(2) 对着 PCB 传送导轨的保持夹
→ 调整吸嘴交换器，使移动的弹簧卡子始终对着操作员，而保持夹始终对着 PCB 传送导轨。
6.1.1.6 操作说明
→ 第一次将某一类型的吸嘴放入吸嘴盘时，贴上一个粘性标签，以识别吸嘴类型。
请注意 6
在贴片机外面装吸嘴盘，并始终更换整个吸嘴盘。 6
→ 打开锁定板，并将吸嘴放入吸嘴库中。
→ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
266
注意 6
在装填吸嘴盘前，确保收集贴片头上的所有吸嘴已经放回到各自的吸嘴盘中。 6
→ 有关吸嘴交换器的编程，见 SIPLACE Pro 用户手册。
请注意 6
→ 切勿将元件落在吸嘴盘上。如有元件掉落，则会使锁定板卡住。
→ 切勿将元件落在空的供料器组件料位上。如果掉落，这些元件会吸在磁性条上。如果供料器
组件未贴装在正确的元件料台上，则生产将不得不中断。所以应定期清洗吸嘴盘和空料位。
6
6
6
