用户手册 SIPLACE D1/D2 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文 版 3.4 尺寸和重量 105 3.4.4 贴片机支脚间隙 3 图 3.4 - 3 贴片机支脚间隙
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.4 尺寸和重量 源自软件版本 SR.605.xx 07/2008 英文版
104
3.4.3 保护罩向上折起高度
3
图
3.4 - 2
保护罩向上折起高度
-
尺寸以毫米为单位
请注意 3
用户可以使用其他气体弹簧选择性地增大保护罩的孔径角。
PCB 传送导轨高度 升起保护罩底部边缘位置的高
度
升起保护罩顶部边缘位置的高度
950 mm 1820 2001
930 mm 1797 1978
900 mm 1767 1948
830 mm 1697 1878
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.4 尺寸和重量
105
3.4.4 贴片机支脚间隙
3
图
3.4 - 3
贴片机支脚间隙
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.4 尺寸和重量 源自软件版本 SR.605.xx 07/2008 英文版
106
3.4.5 D1 贴片机上料车之间的距离和机动距离
3
图

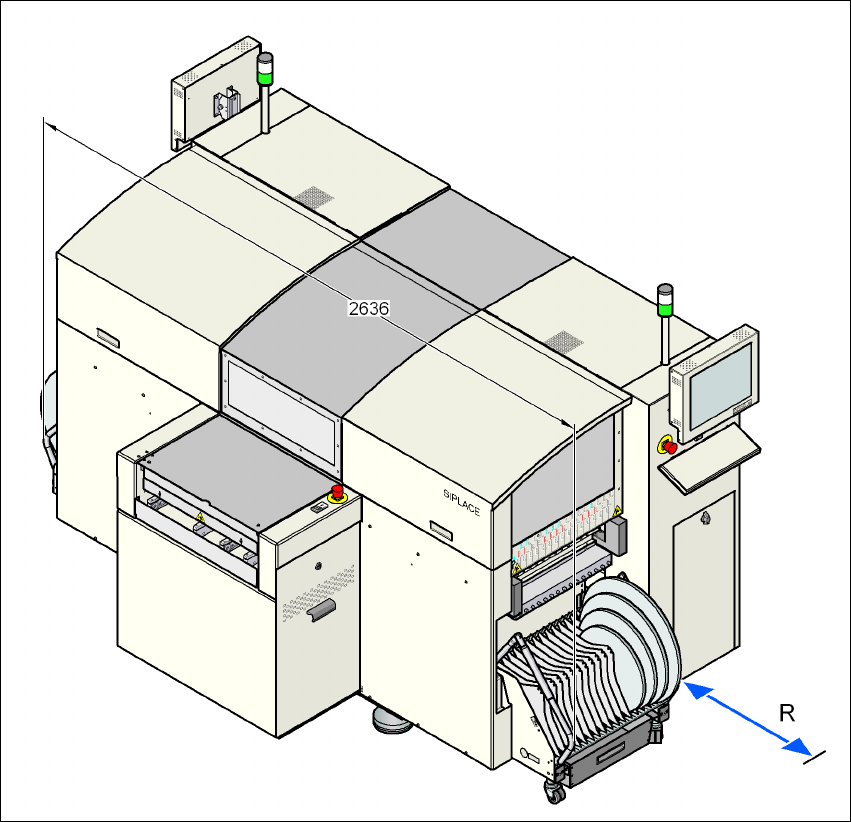

3.4 - 4 D1
贴片机上料车之间的距离和机动距离
料车之间的距离为 2,636 mm。
贴片机料车的机动距离 R 为 1200 mm。
