用户手册 SIPLACE D1/D2 4 安装和试运行 源自英文版本 SR.605.xx 07/2008 英文版 4.4 根据 PCB 传送导轨高度调整料车 225 4.4.7 950 mm PCB 传送导轨高度 4 图 4.4 - 8 料车： PCB 传送导轨高度 950 mm - 后视图，六角套筒螺钉和检验孔的 位置 (1) 六角套筒螺钉 M6x12 和垫圈 （ 4 个在后面板 上） (2) 检验孔高度为 830 、 900 、 9…
4 安装和试运行 SIPLACE D1/D2 用户手册
4.4 根据 PCB 传送导轨高度调整料车 源自英文版本 SR.605.xx 07/2008 英文版
224
4

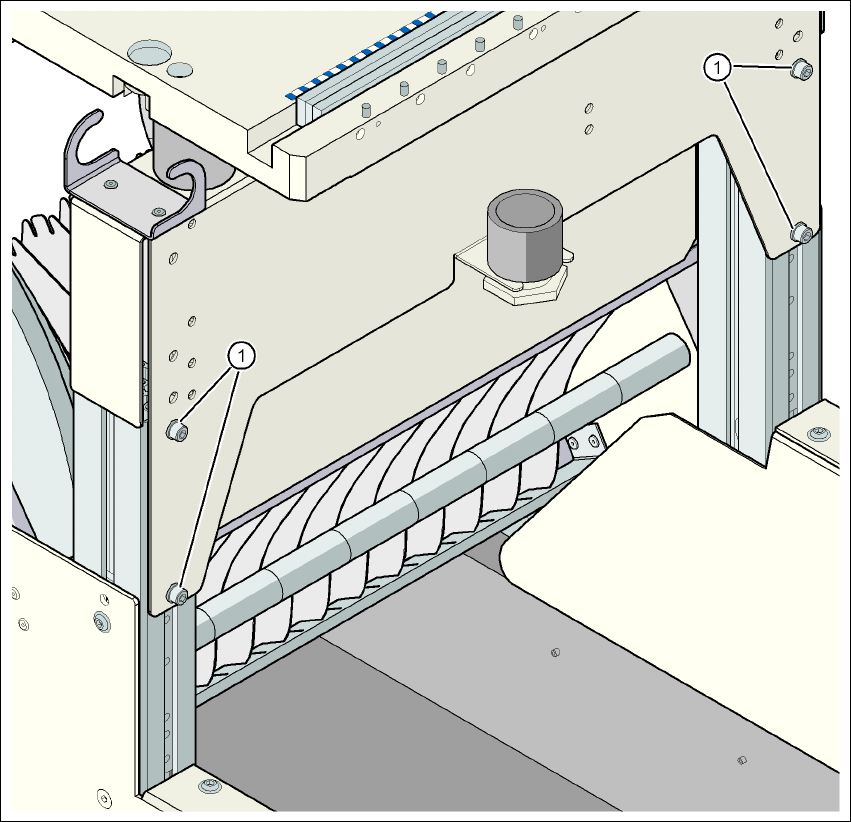

图
4.4 - 7
料车：
PCB
传送导轨高度
930 mm -
前视图，六角套筒螺钉的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4 个 在后面板上）
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.4 根据 PCB 传送导轨高度调整料车
225
4.4.7 950 mm PCB 传送导轨高度
4
图
4.4 - 8
料车：
PCB
传送导轨高度
950 mm -
后视图，六角套筒螺钉和检验孔的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4 个在后面板上）
(2) 检验孔高度为 830、 900、 930 和 950 mm 粘性标签
(3) 4 个检验孔用于检查预设的高度。如果检验孔未被垂直侧梁 (4) 盖住，则选中的高度预设正确
（见图中的箭头）
(4) 垂直侧梁
(5) 跳线
4 安装和试运行 SIPLACE D1/D2 用户手册
4.4 根据 PCB 传送导轨高度调整料车 源自英文版本 SR.605.xx 07/2008 英文版
226
4
图
4.4 - 9
料车：
PCB
传送导轨高度
950 mm -
前视图，六角套筒螺钉的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4 个在后面板上）
