用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
75
2.6.3 组合继电器和维护插座的位置
2
图
2.6 - 8
组合继电器和维护插座的位置
(1) 组合继电器 K1
(2) 熔丝 FU、 FV、 FW、 FBU
(3) 馈电终端 X100
(4) 维护插座 BU1
(5) 变流器反应堆 Z2
(6) 主电源过滤器 Z1
(7) 主电源开关 S1
2 安全操作 SIPLACE D1/D2 用户手册
2.6 安全设备 源自软件版本 SR.605.xx 07/2008 英文版
76
组合继电器 3TK2825 （图 2.6 - 8 中的 1） 2
组合继电器包含在电源单元中，用于监控急停电路和安全设备。
只有具备了 3 个条件后，才能激活组合继电器：
– " 软件启用 " 信号必须已发出。
– 急停回路必须关闭。
– Start （启动）按钮必须已按下。
在组合继电器的前面板上，有 3 个绿色工作显示 LED （图 2.6 - 9
，第 77 页）：
– "Power （电源） "LED 点亮，表示有电压存在。
–如果 Start （启动）按钮已按下，急停回路已关闭，且信号电路正常， "Channel 1 （通道 1）
" 和 "Channel 2 （通道 2） "LED 亮起。
维护插座 （图 2.6 - 8 中的 4，第 72 页） 2
维护插座包含在电源单元中，有一个盖子保护。如果贴片系统通过 5 线（U、 V、 W、 N 和 PE）
连接到主电源上，该插座才能使用。如果使用 4 线连接，如没有使用 N，则插座无法使用。
警告 2
始终要遵守有关即使贴片机关闭后仍带有潜在致命电压的安全说明中的规定 （参见 2.6.2.4
部
分，第 73 页开始）。
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
77
2.6.4 急停回路和信号电路
2.6.4.1 急停回路的结构
以下接触点为串联，构成急停电路的回路：
– 正常打开 (NO) 两个保护罩开关的触点
– 正常打开 (NO) 两个保护罩开关上用于 PCB 传送导轨盖子的触点
– 正常打开 (NO) 两个 EMERGENCY STOP （急停）按钮的触点
– 正常打开 (NO) 两个料车的触点
– 组合继电器 K1 上的通道 2 和 通道 3
如果急停回路关闭， 24 VDC 显示在 PCC 的通道 2 和通道 3 上。除了 ON LED 上的绿色电
源亮，通道 2 和 通道 3 的两个绿色 LED 也发亮。 2
2

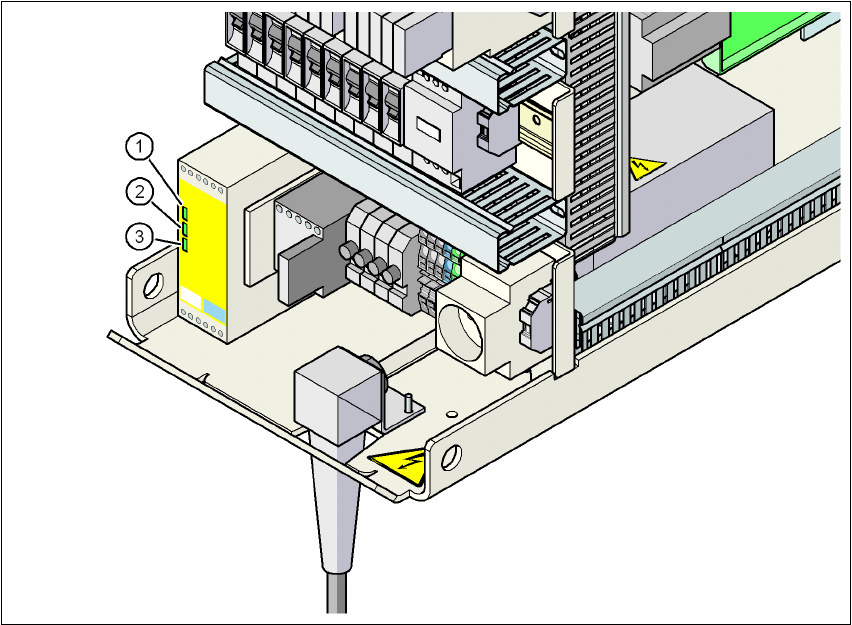

图
2.6 - 9
组合继电器上的信号
LED
(1) 电源
(2) 通道 1
(3) 通道 2
