2 安全操作 SIPLACE D1/D2 用户手册 2.5 操作贴片机的安全说明 源自软件版本 SR.605.xx 07/2008 英文版 64 2.5.9 手动移动 P&P 贴片头 Z 轴的安全说明 注意 P&P 贴片头的挤压危险 2 不要用手向下压返回装置的缓冲器来 移动 Z 轴。由于缓 冲器的回弹，气缸的强大弹力有可 能划伤 手指。当柱塞活塞杆弹回到起始位置 时，在双贴片头内，同样会有划伤 手指的危险。 2 图 2…
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.5 操作贴片机的安全说明
63
2.5.7 清除收集贴片头上的吸嘴的安全说明
注意
锋利的吸嘴会划伤手指 2
不
要移走拾取 / 贴片位置上的吸嘴 （图 2.5 - 4 中的 2 和 4）。
手动移走段位器光栅盘中的吸嘴时，按如下步骤进行：
→ 将要移走吸嘴的段位器光栅盘移至清除点 （图 2.5 - 4
中的 1 和 3）。
→ 在此处，移走段位器光栅盘中的吸嘴。
2
图
2.5 - 4
手动更换吸嘴时段位器光栅盘的位置
(1) 移走段位器光栅盘和吸嘴的位置， C&P12
(2) 拾取和贴片位置， C&P12
(3) 移走段位器光栅盘和吸嘴的位置， C&P6
(4) 拾取和贴片位置， C&P6
2.5.8 贴片机 ESD 安全注意事项
→ 只能使用识别为具传导性的吸嘴。这是满足贴片机 ESD 安全性的唯一方法。
2 安全操作 SIPLACE D1/D2 用户手册
2.5 操作贴片机的安全说明 源自软件版本 SR.605.xx 07/2008 英文版
64

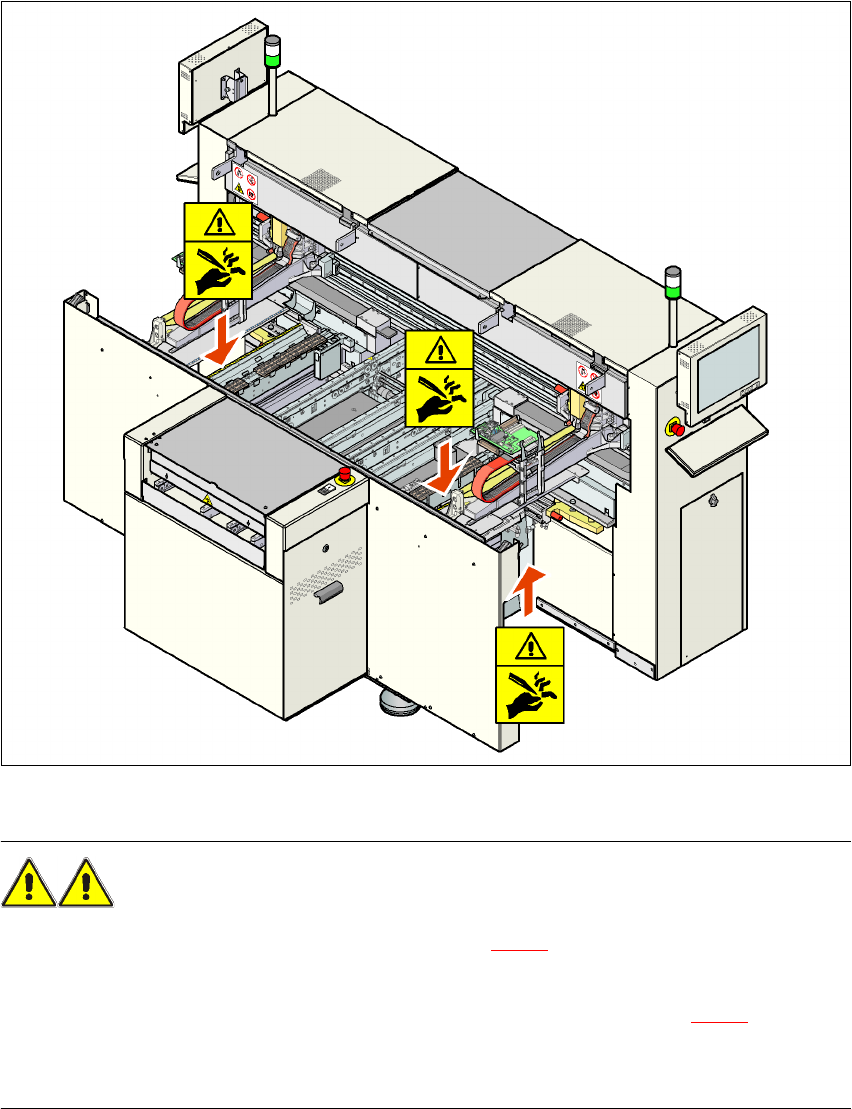

2.5.9 手动移动 P&P 贴片头 Z 轴的安全说明
注意
P&P 贴片头的挤压危险 2
不要用手向下压返回装置的缓冲器来移动 Z 轴。由于缓冲器的回弹，气缸的强大弹力有可能划伤
手指。当柱塞活塞杆弹回到起始位置时，在双贴片头内，同样会有划伤手指的危险。
2
图
2.5 - 5 P&P
贴片头上返回装置的挤压危险
(1) 返回装置，压缩空气气缸
(2) 柱塞活塞杆
(3) 返回装置的缓冲器
(A) 挤压手指的危险
