6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.16 共面性激光组件 源自软件版本 SR.605.xx 07/2008 英文版
306
6.16 共面性激光组件
部件号 00119819-xx 共面性组件 D1
6.16.1 安全说明
6.16.1.1 共面性组件传感器的安全说明
传感器使用波长为 670 nm （可见 / 红光）的半导体激光。
最大光学输出为 ≤1 mW.
这类传感器被归为 二类激光。
– 操作传感器时，始终需要遵守关于 " 激光设备辐射安全 "VDE 0837 相关规定以及德国事故预
防规定中的 " 激光辐射 "(BGV B2)。
– 也需要遵守您所在国家的事故预防规定。
下列信息板安装在传感器装置套前端和后端：
6
图
6.16 - 1
二类激光传感器标识
T 使用的激光由 LED 标记 （见第 6.16.6 节）。
切勿直接观察激光光束，即使激光输出能量教低。光束可视，所以，需要用中性眼睑闭合反射装
置保护眼睛。
警告 6
只有授权人员才可以打开光学传感器机架。
为了进行修理和维护，始终要将传感器返回到 SIPLACE EA。
激光辐射
不要直视激光束
二类激光
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.16 共面性激光组件
307
6

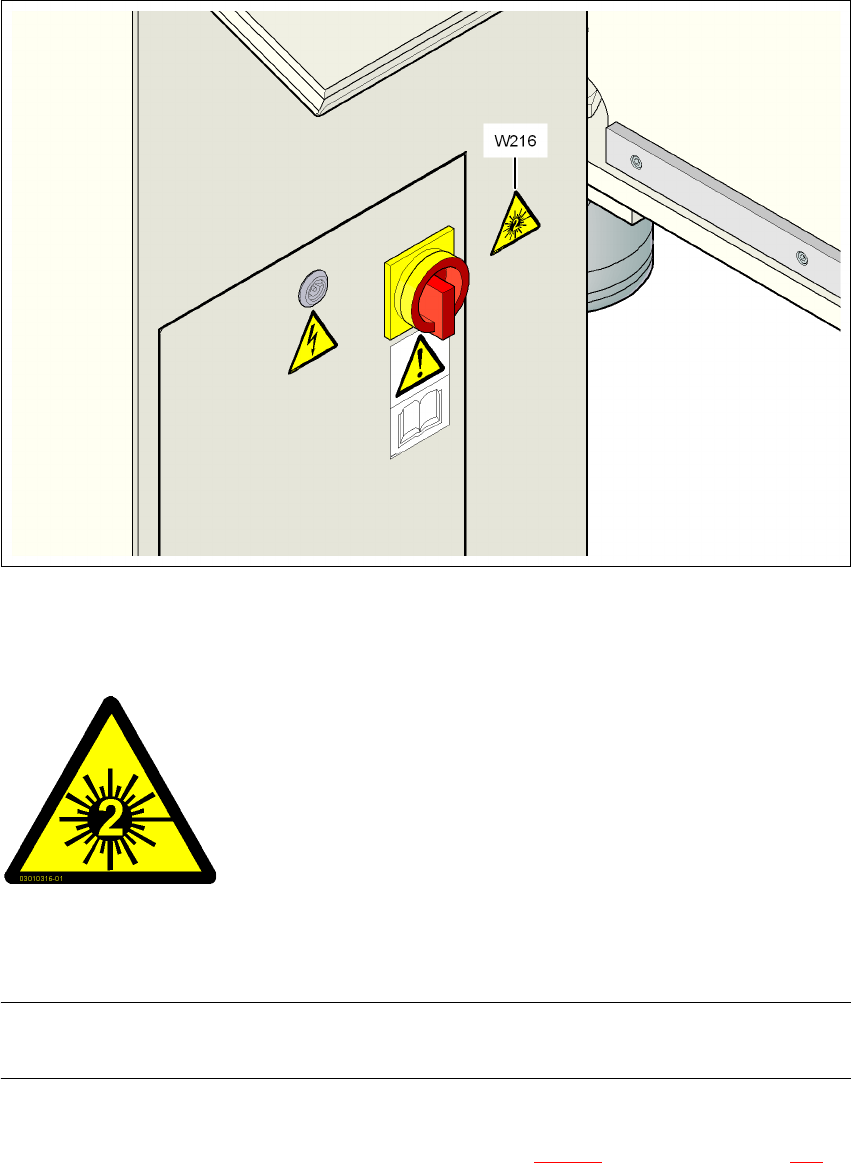

图
6.16 - 2
主电源开关旁边的警告标签
W216
6.16.1.2 在贴片机上标以警告标签 W216
6
主开关侧面盖子上的 " 二类激光 " 警告标签 W216，
部件号 03010316-01 （每台贴片机的编号：1）
请注意 6
安装共面性激光组件后，贴片机必须归为二类激光。激光组件没有集成到急停环路中。
→ 在贴片机上标以警告标签 W216" 二类激光 "，部件号 03010316-xx。
→ 将警告标签 W216 贴在外罩上的主电源开关旁边 （见图 6.16 - 2
中的位置 W216，第 307
页）。
6
6
6
6
6
6
激光辐射！
不要直视激光束
二类激光
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.16 共面性激光组件 源自软件版本 SR.605.xx 07/2008 英文版
308
6.16.2 说明
共面性激光组件用于测量管脚的垂直曲度管脚的长度，用激光三角测量原理进行无触测量。
6

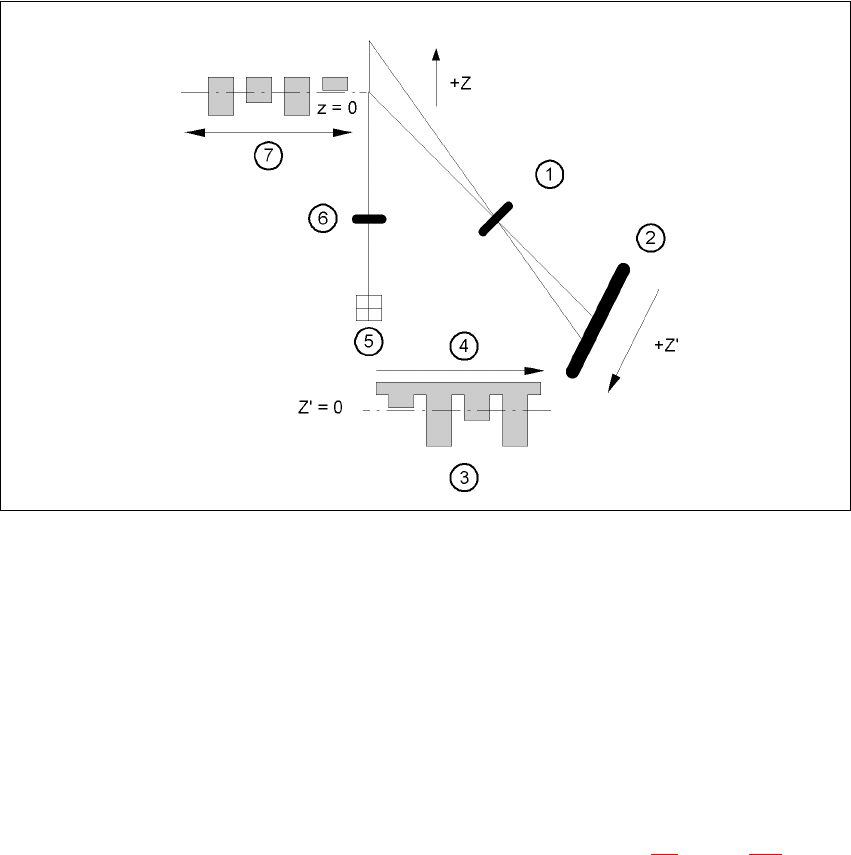

图
6.16 - 3
激光三角测量原理
(1) 接收器镜头
(2) 探测器
(3) 测量信号
(4) 时间 t(4) 时间
(5) 激光
(6) 发送器转换
(7) 行程方向
6
贴片头拾取要检查的元件，使用元件视像照相机对其进行光学对中 （见第 6.3 节，第 285 页），
并在固定的共面性激光组件的激光光束上方依次移动元件的四个面。用这种方式，每一个管脚都
能由激光光束从下到上全方位扫描。分散在管脚下部的激光由传感器记录，记录下的数值用于计
算管脚相对于 PCB 的准确位置。据此计算的位置数值与用户规定的极限值进行比较，如果超过该
极限值，则元件被处理或返回。
共面性激光组件与光学元件对中结合使用。如需要，可检测和处理带弯曲或缺少管脚的元件。
