3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
164
3
3
Surf 料带供料器组件的参数 3
Surf 料带供料器组件的参数可以在 SIPLACE Pro 计算机中进行修改。
推荐使用的供料器料带和元件尺寸 8 mm：1 x 1 mm² - 2.3 x 2.3 mm² 元件
12 mm：2.3 x 2.3 mm² - 5 x 5 mm² 元件
16 mm： 3.8 x 3.8 mm² - 9.5 x 9.5 mm² 元件
surf tape 上的 bare die 包装精度 Bare die 尺寸，最大为 2.3 x 2.3 mm²： +/- 100 µm，
6σ
Bare die 尺寸，大于 2.3 x 2.3 mm²： +/- 200 µm， 6σ
（相对于料带袋的中央）
bare dies 与料带袋边缘之间应保留的距
离最小0.4 mm
推杆针 根据 bare die 的尺寸，分单针或三针。
料带材料 米制
料带标准
IEC 286-3, DIN-IEC-286, EIA 481, and JIS C 0806
料盘直径 7" 至 15"
供料器组件的占地面积 元件料台上的位置 1
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
165
3.10.9 华夫盘固定器
部件号 00116430-01 大型华夫盘的固定器 (260 x360mm²)
部件号 00116432-01 小型华夫盘的固定器 (136 x360mm²)
3
3.10.9.1 说明
华夫盘固定器是一种用来固定 JEDEC 托盘 （用来供给元件）的装置。此固定器放置于供料器组
件类的元件料台上，而且华夫盘可以手动更换。
如果有一些元件是通过华夫盘放置的，建议用户安装华夫盘固定器。
3.10.9.2 技术数据
3
大型华夫盘的固定器
尺寸长 x 宽 x 高
425 x 264 x 113 mm³
元件料台上填充的料位
9
定位选项 料位 1 (SIPLACE D1)
贴片头范围
P&P, C&P6, C&P12
小型华夫盘的固定器
尺寸长 x 宽 x 高 425 x 140 x 113 mm³
元件料台上填充的料位 5
定位选项 料位 1 (SIPLACE D1)
贴片头范围 P&P, C&P6, C&P12
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
166

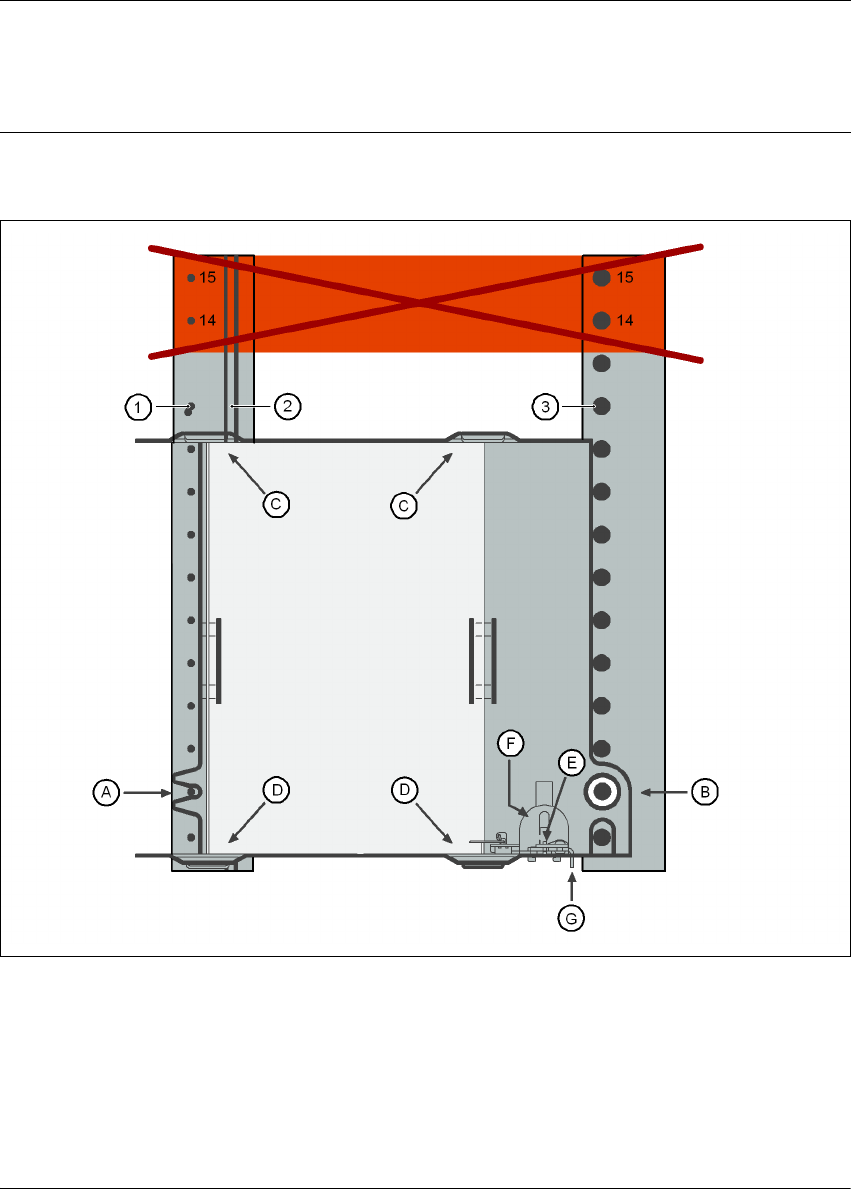

3.10.9.3 组件
3
图
3.10 - 18
安装
(1) 对中销
(2) 磁性导轨
(3) 对中球
(14)， (15) 此位置不得填充。
请注意
– 华夫盘固定器可以安装到料位 1。
最大华夫盘高度
（含元件）
C&P12
C&P6
P&P
12.5 mm
12.5 mm
28.5 mm
