用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.3 拾取贴片头的元件照相机
285
6.3 拾取贴片头的元件照相机
6.3.1 静止 P&P 元件照相机 （25 型， 16 x 16，数字， FC 照相机）
部件号 00119718-xx 元件照相机 （静止， 16x16，数字， 25 型）
6

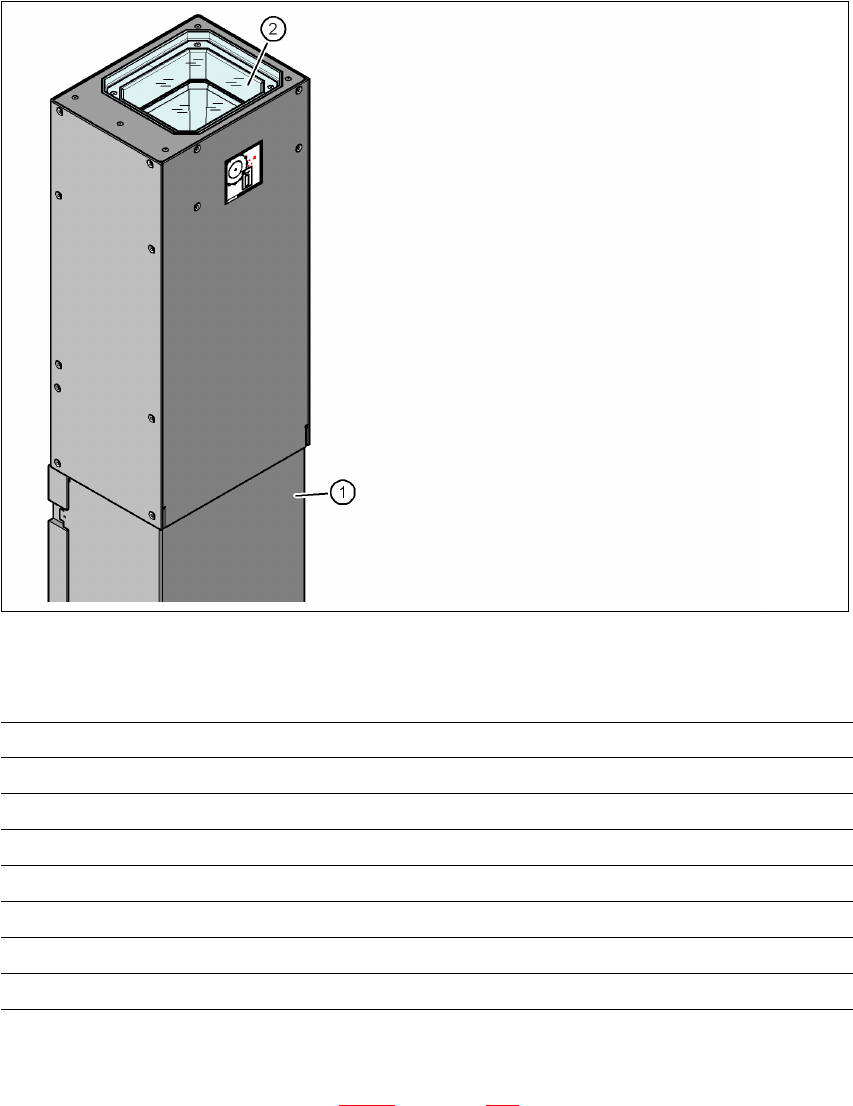

图
6.3 - 1
静止
P&P
元件照相机 （
25
型，
16 x 16
，数字，
FC
照相机）
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
6
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.3 拾取贴片头的元件照相机 源自软件版本 SR.605.xx 07/2008 英文版
286
6.3.1.1 D1 贴片机上拾取贴片头元件照相机的位置
6
图
6.3 - 2 D1
贴片机上拾取贴片头元件照相机的位置
(1) 静止元件照相机 （P&P， 36 型 (32 x 32) 或 33 型 (55 x 45)）的组装位置
(2) 静止元件照相机 （P&P， 25 型， 16 x 16）的组装位置
6.3.1.2 技术数据，元件照相机，静止， P&P， 25 型
6
元件尺寸 单个元件测量为 0.2 x 0.2 mm² ，最大 16 x 16 mm²
元件范围 0201 至 SO、 PLCC、 QFP、插座、插头、 BGA、专用元件、 bare
dies、倒装片和保护罩
最小管脚间距
0.25 mm
最小管脚宽度
0.1 mm
最小球面间距
0.14 mm
最小球面管脚直径
0.08 mm
视场
19.4 x 19.4 mm²
照明方法 前方照明 （6 级，可按需要编程）
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.3 拾取贴片头的元件照相机
287
6.3.2 静止 P&P 元件照相机， 33 型， 55 x 45，数字 （精细间距照相机）
部件号 00119818-xx 静止元件照相机， 33 型，数字 (55 x 45)
6
图
6.3 - 3
静止
P&P
元件照相机，
33
型，
55 x 45
，数字 （精细间距照相机）
6.3.2.1 技术数据
6
6.3.2.2 位置
精细间距照相机 （33 型）的位置如图 6.3 - 2 所示，第 286 页。
(1) 带照相机和照相机放大器的照相机安装
孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 0.5 x 0.5 mm² 至 55 x 45 mm²
元件范围 0402、 MELF、 SO、 PLCC、 QFP、电解质电容器和 BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距
0.35 mm
最小球面管脚直径
0.2 mm
视场
65 x 50 mm²
照明方法 前方照明 （6 级，可按需要编程）
