D1_D2_用户手册.pdf - 第106页
3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.4 尺寸和重量 源自软件 版本 SR.605.xx 07/2008 英文版 106 3.4.5 D1 贴片机上料车之间的距离和机动距离 3 图 3.4 - 4 D1 贴片机上料车之间的距离和机动距 离 料车之间的距离为 2,636 mm 。 贴片机料车的机动距离 R 为 1200 mm 。
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.4 尺寸和重量
105
3.4.4 贴片机支脚间隙
3
图
3.4 - 3
贴片机支脚间隙
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.4 尺寸和重量 源自软件版本 SR.605.xx 07/2008 英文版
106
3.4.5 D1 贴片机上料车之间的距离和机动距离
3
图
3.4 - 4 D1
贴片机上料车之间的距离和机动距离
料车之间的距离为 2,636 mm。
贴片机料车的机动距离 R 为 1200 mm。
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.4 尺寸和重量
107

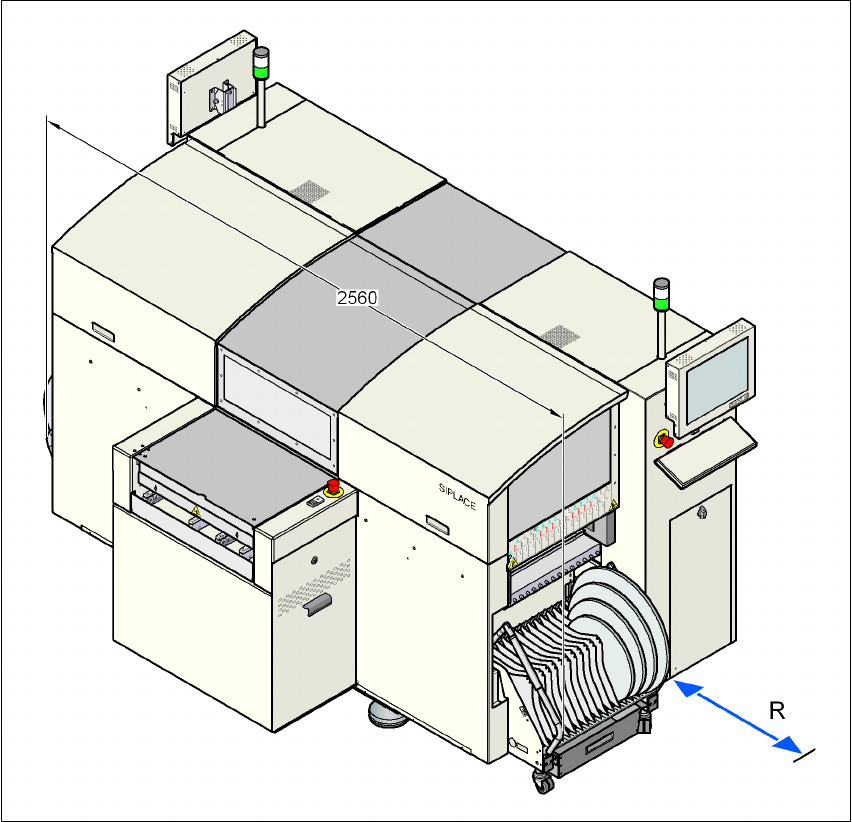

3.4.6 D2 贴片机上料车之间的距离和机动距离
3
图
3.4 - 5 D2
贴片机上料车之间的距离和机动距离
料车之间的距离为 2560 mm。
贴片机料车的机动距离 R 为 1200 mm。
