用户手册 SIPLACE D1/D2 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文 版 3.11 料车 179 3.1 1.7.2 PCB 传送导轨高 900 mm 的适配板装配位置 请注意 有关料车高度设定的程序，见第 4.4 节，第 216 页。 3 图 3.1 1 - 8 PCB 传送导轨高 900 mm 的适配板装配位置 (1) 适配板 (2) 六角套筒螺钉， M6x20 （ 带有垫圈） ， 4 …
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.11 料车 源自软件版本 SR.605.xx 07/2008 英文版
178
3
图
3.11 - 7 PCB
传送导轨高
830 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉 M6x20，带垫圈， 4 个
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.11 料车
179

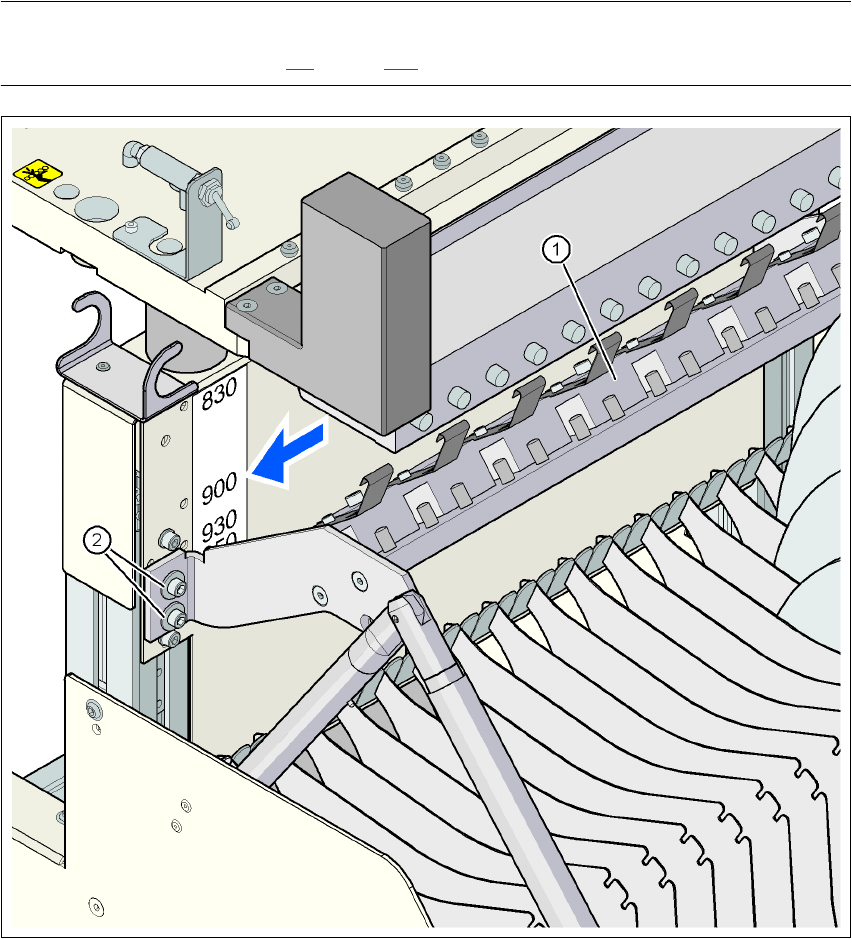

3.11.7.2 PCB 传送导轨高 900 mm 的适配板装配位置
请注意
有关料车高度设定的程序，见第 4.4 节，第 216 页。
3
图
3.11 - 8 PCB
传送导轨高
900 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉， M6x20 （带有垫圈）， 4 个
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.11 料车 源自软件版本 SR.605.xx 07/2008 英文版
180

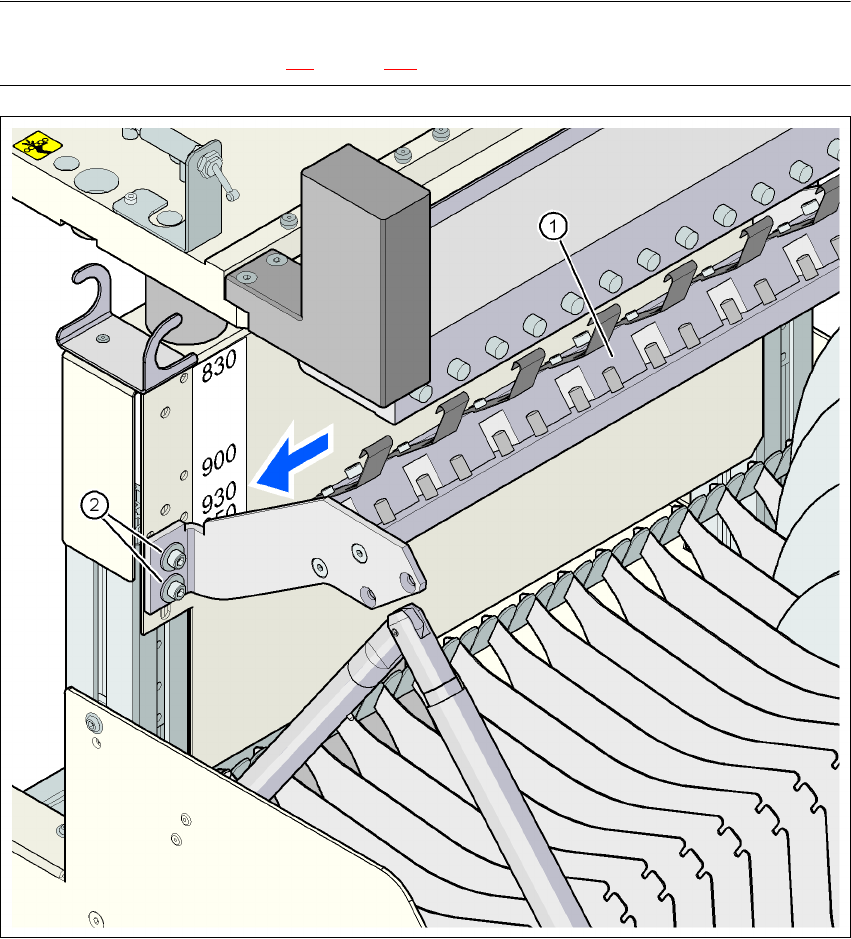

3.11.7.3 PCB 传送导轨高 930 mm 的适配板装配位置
请注意
有关料车高度设定的程序，见第 4.4 节，第 216 页。
3
图
3.11 - 9 PCB
传送导轨高
930 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉， M6x20 （带有垫圈）， 4 个
