6 贴片机扩展部件 SIPLACE D1/D2 用户手册 6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版 262 6.1.1.2 技术数据 6 12 段位器收集贴片头吸嘴交换器 尺寸 （长 x 宽 x 高） 565 x 63 x 78 mm³ 吸嘴盘数量 6 ，每个带有 12 个吸嘴库 吸嘴类型 9xx 吸嘴更换时间 每个 吸嘴大约 2s 压缩空气连接 0.48 MPa (4.8 bar)
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
261
6 贴片机扩展部件
6.1 吸嘴交换器
吸嘴交换器可以极大地提高贴片头处理不同类型元件的灵活性。如果贴片程序要求更换吸嘴，则
贴片头可以自动将旧吸嘴放回到吸嘴库，并拾取新吸嘴。此外，还可以迅速更换在真空检查时分
离出去的吸嘴。
与手动更换吸嘴相比，使用吸嘴交换器拾取吸嘴，其准确性和速度都实现了大幅度提高。贴装小
吸嘴时，关键的一点是要最大限度地降低吸嘴旋转导致的径向离心率。
6.1.1 12 段位器收集贴片头吸嘴交换器
部件号 00119865-xx 吸嘴交换器， 12 段位器收集贴片头， D1/D2
6

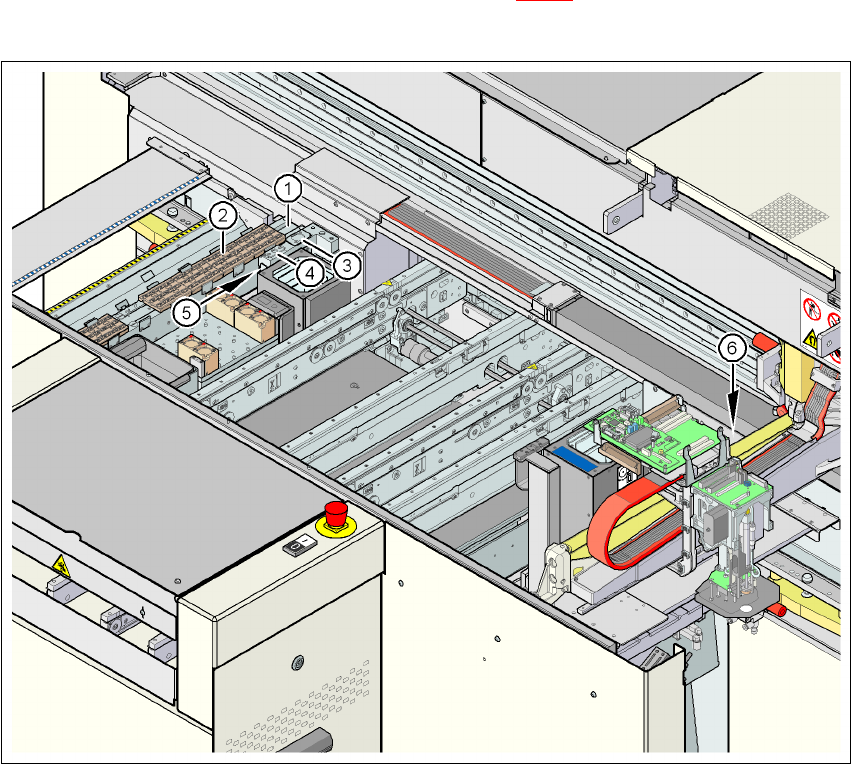

图
6.1 - 1 12
段位器收集贴片头吸嘴交换器
6.1.1.1 说明
该吸嘴交换器可容纳 6 个吸嘴盘，每个盘有 12 个吸嘴库。吸嘴盘置于一个公共的支承面上。每个
吸嘴盘利用两个平行销对中，并用夹子固定在位。
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
262
6.1.1.2 技术数据
6
12 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
565 x 63 x 78 mm³
吸嘴盘数量 6，每个带有 12 个吸嘴库
吸嘴类型
9xx
吸嘴更换时间 每个吸嘴大约 2s
压缩空气连接
0.48 MPa (4.8 bar)
