2 安全操作 SIPLACE D1/D2 用户手册 2.3 激光分类 源自软件版本 SR.605.xx 07/2008 英文版 56 2.3 激光分类 2.3.1 一类激光 2.3.1.1 贴片机的激光分类 2 请注意： 2 一类激光和 1M 中的组件未标识。 2.3.1.2 照相机系统的激光分类 2 2.3.2 1M 类激光 不要直视带有光学仪表的 1M 类激光！ 2 2 所有已安装的照相机系统和准 备就绪可以运行的贴片机属一类激 光…
2 安全操作 SIPLACE D1/D2 用户手册
2.3 激光分类 源自软件版本 SR.605.xx 07/2008 英文版
56
2.3 激光分类
2.3.1 一类激光
2.3.1.1 贴片机的激光分类
2
请注意： 2
一类激光和 1M 中的组件未标识。
2.3.1.2 照相机系统的激光分类
2
2.3.2 1M 类激光
不要直视带有光学仪表的 1M 类激光！
2
2
所有已安装的照相机系统和准备就绪可以运行的贴片机属一类激
光。
根据 DIN EN 60825-1:2001 进行激光分类。
2
下列照相机系统属一类激光：
–PCB 照相机 （24 型，数字）
–SIPLACE 拾取贴片头的元件照相机：
– 元件照相机 （静止， P&P， 36 型， 32 x 32，数字）
– 元件照相机 （静止， P&P， 33 型， 55 x 45，数字）
– 元件照相机 （静止， P&P， 25 型， 16 x 16，数字）
2
下列照相机系统属 1M 类激光：
– 12 段位器收集贴片头上的 C&P 元件照相机， 28 型， 18 x 18
– 6/12 段位器收集贴片头上的 C&P 元件照相机， 29 型， 27 x 27
– 12 段位器收集贴片头上的 C&P 元件照相机， 38 型， 16 x 16
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.4 运输贴片机的安全说明
57
2.3.3 二类激光
下列组件属二类激光：
– PCB 传送导轨贴片区 1 中的激光光障传感器
– PCB 传送导轨贴片区 2 中的激光光障传感器
– PCB 条形码扫描仪
– 共面性激光组件
2
2.4 运输贴片机的安全说明
2

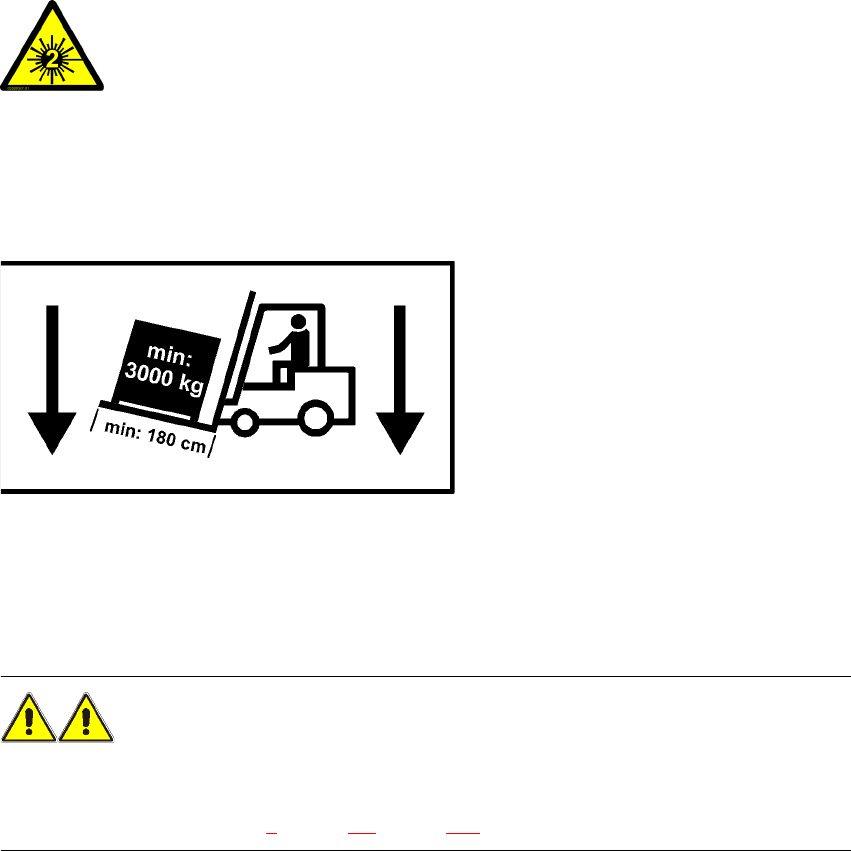

按照下列规格，使用升降叉车运输贴片机：
叉长： 最短 1800 mm
负荷： 最小 3000 kg
叉间净宽： 最小 350 mm 2
警告
有倾翻的危险 2
如果升降叉车不能满足规定的规格，在运输贴片机时，升降叉车会有倾翻的危险。
有关运输贴片机的说明，见第 4 章，第 4.1 节，第 185 页。
2
激光辐射
不要直视激光束！
