2 安全操作 SIPLACE D1/D2 用户手册 2.6 安全设备 源自软件版本 SR.605.xx 07/2008 英文版 66 2.6 安全设备 2.6.1 保护罩 2 图 2.6 - 1 保护罩 -- 从输入侧查看 (1) 保护罩 (2) 安全面板 (3) 盖子位于输入带上 (4) 手动挡板位于输入带上

100%1 / 333
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.5 操作贴片机的安全说明
65
2.5.10 料带切割器的安全说明
2
图
2.5 - 6
料带切割器的安全说明
有切割的危险！ 2
→ 不要将未采取保护措施的手伸到废料带导槽 （见图 2.5 - 6
中的 1），即使已关闭贴片机亦是
如此。
→ 同样，即使已关闭了贴片机，也不要从底部将裸手伸到料带切割器 （见图 2.5 - 6
中的 2）的
喷射口，如取下废料带。
→ 要取下废料带，首先要关闭贴片机，然后戴上厚厚的防护手套，因为废料带切割器很锋利。
2 安全操作 SIPLACE D1/D2 用户手册
2.6 安全设备 源自软件版本 SR.605.xx 07/2008 英文版
66
2.6 安全设备
2.6.1 保护罩
2
图
2.6 - 1
保护罩
--
从输入侧查看
(1) 保护罩
(2) 安全面板
(3) 盖子位于输入带上
(4) 手动挡板位于输入带上
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
67
2

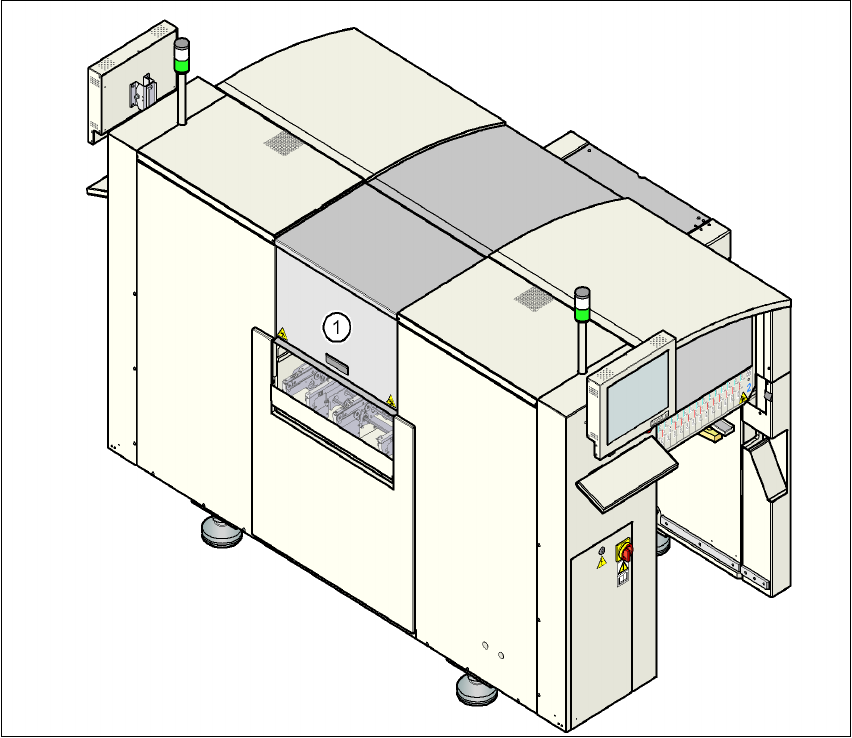

图
2.6 - 2
盖子位于输入带上
(1) 盖子位于输入带上 -- 向内旋转
悬臂的移动范围在两个可向上折起的保护罩之内。侧面防护网可防止从侧面进入贴片机内。 PCB
传送导轨输入带上的提升铰接盖、输入带上的手动挡板以及输出带上向里转动的铰接盖板都会阻
止对 PCB 传送导轨的访问。
功能 2
如果有一个保护罩升起，或者 PCB 传送导轨上的盖板升起或向里转动，悬臂轴的电源将立即中
断，悬臂轴也会停止移动。而屏幕上将出现 "Close cover （关闭保护罩） " 的信息。
→ 关闭保护罩并按下任何一个 Start （启动）按钮，以继续贴片。
