用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签
51
位置 W1 主开关 S1 上的警告标签
2.2.4.1 伺服放大器主电源盖子上的警告标签 W
图
2.2 - 8
伺服放大器主电源盖子上的警告标签
W
2
位置 W，见图 2.2 - 8 （每个电源单元的编号：4）也可参见第 50 页，图 2.2 - 7
2 安全操作 SIPLACE D1/D2 用户手册
2.2 警告标签 源自软件版本 SR.605.xx 07/2008 英文版
52
2.2.5 轴单元上的警告标签
2
位置 W207，见图 2.2 - 9，部件号 03009346-01 （每台贴片机的编号： 1）
2
图
2.2 - 9
轴单元
Macrolon
面板上的警告标签
W207
位置 W207，部件号 03009346-01
2
2
主电源电压！
关闭主电源开关，等候 30 秒，直至电容器放电。
NAFTA 区域：有电击或燃烧的危险！
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签
53
2.2.6 PCB 传送导轨上的警告标签
2
位置 W208" 二类激光 "，位于图 2.2 - 10 中的 PCB 传送导轨之上，部件号 03009347-01
（每台贴片机的编号：2 为双传送导轨， 1 为单传送导轨）
2
2
2

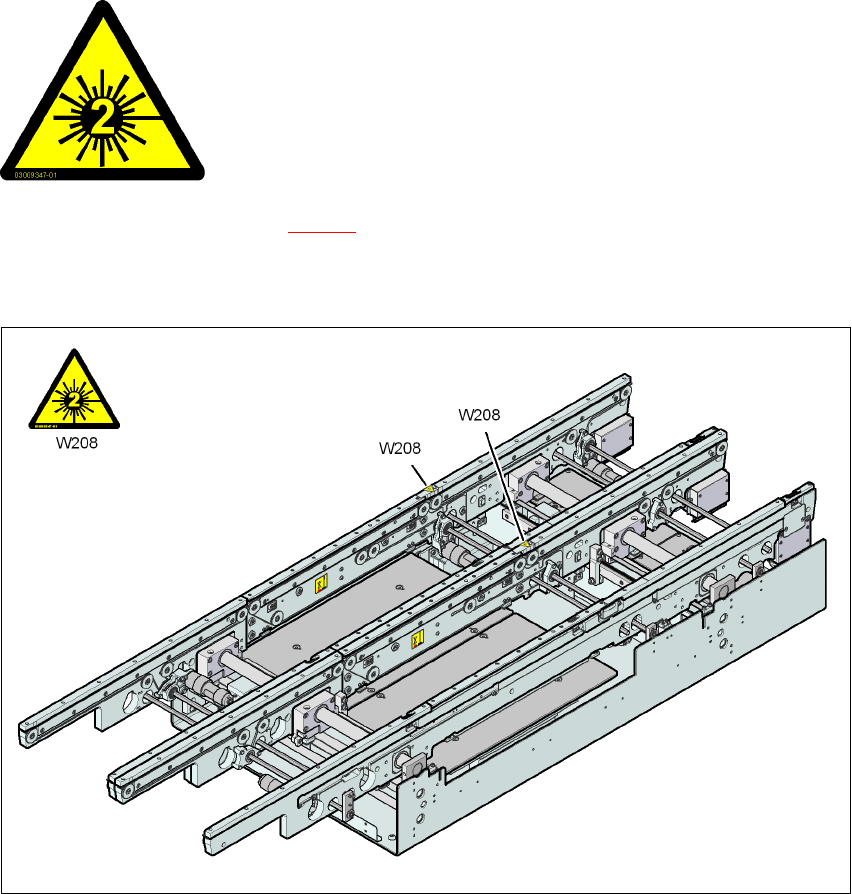

图
2.2 - 10 PCB
传送导轨上的
"
二类激光
"
警告标签
W208
位置 W208，部件号 03009347-01
2
2
激光辐射！
不要直视激光束
二类激光
