用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.5 操作贴片机的安全说明
61
在极端情况下， SIPLACE 贴片机料带切割器废料带可能出现冒烟、着火的情况。
如果出现以下情况，则说明环境条件不适宜：
(1) 在检查料带循环时，元件留在料带上 （因为在检查过程中，操作员向前轮转供料器时，没有
取下元件）
(2) 元件留在料带上，如因为封料带撕裂。
(3) 元件留在料带上，元件或料带不符合规范，因而加大了拾取错误率。
请遵循以下说明，以便最大程度地降低贴装基于金属粉末电容器的危险性。
(1) 如果手动向前轮转元件料带，操作员必须清除留在料带袋中的元件。
(2) 如果封料带撕裂，操作员必须清除留在料带上的所有元件。
为了确保钽制电容器不会导致料带材料在剪切时因为拾取错误而燃烧，用户界面已经过扩展，将
包括 "Remove component from tape in the event of a pick-up error （如果发生拾取错误，则从料
带中拆除元件） " 选项。在 SIPLACE Pro 中，必须启用此选项。在贴片机中，未拾取的元件将会
再次向前放置，直到准备好从元件料带拆除为止。轨道被禁用，并且操作员收到错误信息，提醒
他从料带中拾取钽制电容器。
请注意： 2
有关钽制电容器操作员手工提取未拾取容器的介绍，参见第 3.10.6 节，第 146 页。
2 安全操作 SIPLACE D1/D2 用户手册
2.5 操作贴片机的安全说明 源自软件版本 SR.605.xx 07/2008 英文版
62
2.5.6 输入带上的手动挡板的安全说明
有碰撞危险！ 2
挡板的高度必须始终设定为要处理的电路板的高度。挡板和安全杆之间的间隙应尽可能小。挡板
安装在 PCB 传送导轨的输入带上。
→ 不要将手穿过挡板和安全杆之间的间隙伸到贴片机内部。升降台有可能挤压到手。
→ 调整槽上挡板的高度，使要处理的电路板可以通过。
2

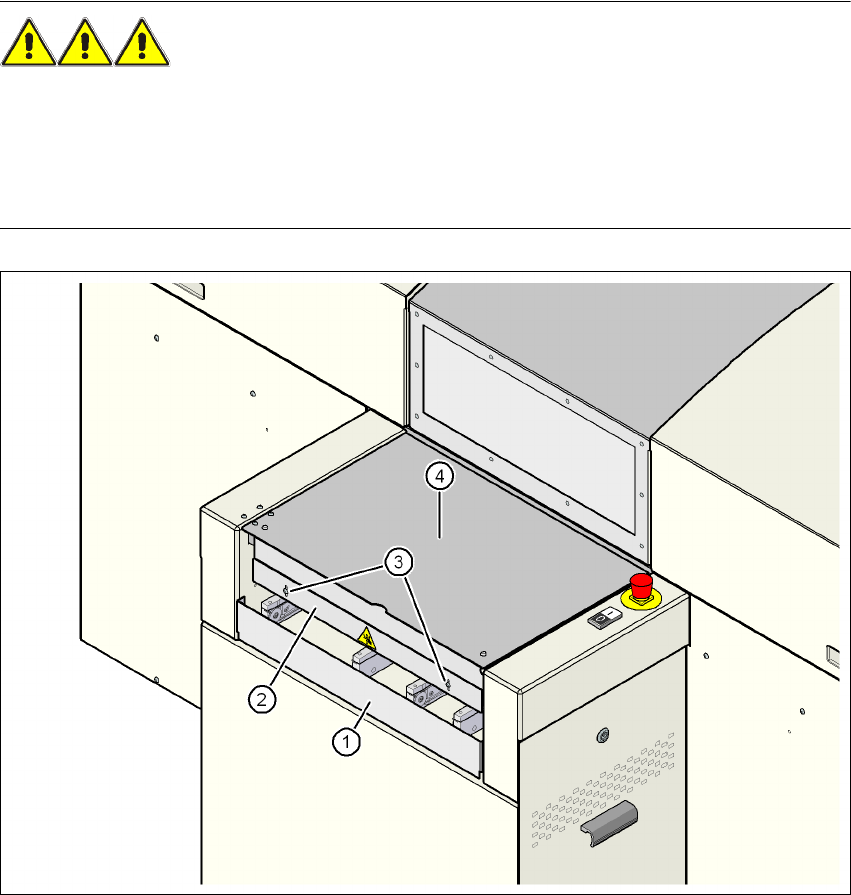

图
2.5 - 3
贴片机输入带上的手动挡板
(1) 安全杆 （已固定）
(2) 挡板 （可调节）
(3) 用于调节高度的槽
(4) 盖子
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.5 操作贴片机的安全说明
63
2.5.7 清除收集贴片头上的吸嘴的安全说明
注意
锋利的吸嘴会划伤手指 2
不
要移走拾取 / 贴片位置上的吸嘴 （图 2.5 - 4 中的 2 和 4）。
手动移走段位器光栅盘中的吸嘴时，按如下步骤进行：
→ 将要移走吸嘴的段位器光栅盘移至清除点 （图 2.5 - 4
中的 1 和 3）。
→ 在此处，移走段位器光栅盘中的吸嘴。
2

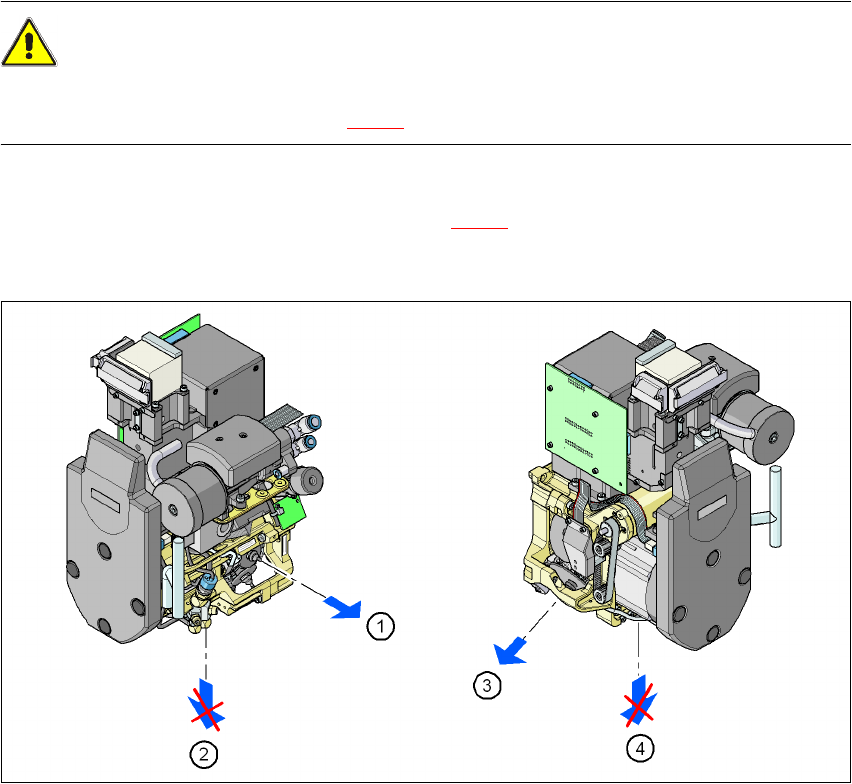

图
2.5 - 4
手动更换吸嘴时段位器光栅盘的位置
(1) 移走段位器光栅盘和吸嘴的位置， C&P12
(2) 拾取和贴片位置， C&P12
(3) 移走段位器光栅盘和吸嘴的位置， C&P6
(4) 拾取和贴片位置， C&P6
2.5.8 贴片机 ESD 安全注意事项
→ 只能使用识别为具传导性的吸嘴。这是满足贴片机 ESD 安全性的唯一方法。
