用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.9 关闭主电源开关后贴片机的能量状态
89
下表列出了贴片机主开关关闭、但仍与主电源连接时各组件的电压。
2
2.9.2 贴片机主电源开关关闭，且电源断开
除电源单元中的少量剩余电压外，贴片机无电力。
2.9.3 主电源开关关闭后，贴片机中压缩空气的情况
电源开关
贴片系统关闭主电源开关 （图 2.9 - 2 中的 1，第 88 页）或贴片系统的电源没电时，压缩空气装
置的电控主阀门 Y1 关闭 （图 2.8 - 1
中的 1，第 85 页）。压力在 5 秒内降到 0 MPa (0 bar) 。
组件 电压
馈电终端 X100
变流器反应堆 Z2
熔丝 FU、 FV、 FW
主电源过滤器 Z1： 终端 L1、L2、L3、L1'、L2'、
L3'
交流 3 x 200 V
交流 3 x 208 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
维护插座 BU1
熔丝 FBU
交流电压 115 V
交流电压 120 V
交流电压 130 V
交流电压 220 V
交流电压 230 V
交流电压 240 V
主电源开关 S1
终端 1, 3, 5
交流 3 x 200 V
交流 3 x 208 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
主电源开关 S1
终端 2, 4, 6 交流电压 0 V
电源单位
（见图 2.9 - 2
，第 88 页）
销 X14 (200V)
销 X15(GND)
终端 X8:1 对 X15 的测量
< 直流 60 V
< 直流 60 V
4 秒内
1 秒内
2 安全操作 SIPLACE D1/D2 用户手册
2.10 锁定和标记程序 源自软件版本 SR.605.xx 07/2008 英文版
90
2.10 锁定和标记程序
2.10.1 目的及范围
在进行任何预防性维护保养工作之前，必须执行锁定和标记程序。正确执行该程序可彻底消除员
工被伤害的可能性。
请注意
这些程序是进行预防性维护保养工作时，维护锁定 / 标记的最低要求。对于为保证操作安全而需
额外配备的安全设备，可由设备的监管人员、安全主管、安全委员会和保健部门指定。 2
2.10.2 说明
无论何时，如果需要隔离、控制和释放能量，必须按下面的步骤执行：
→ 通知有关的员工。
→ 关闭设备。通过正常的停止程序关闭设备：
–按下" 停止 " 按钮。
– 关闭控制计算机。
– 关闭贴片机的主电源开关。
→ 将贴片机与所有的能量源隔离：
– 关闭压缩控制供给
– 关闭主电源
→ 锁定贴片机。
– 尽可能加锁，例如，锁定电机接触器。
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.10 锁定和标记程序
91
2
图

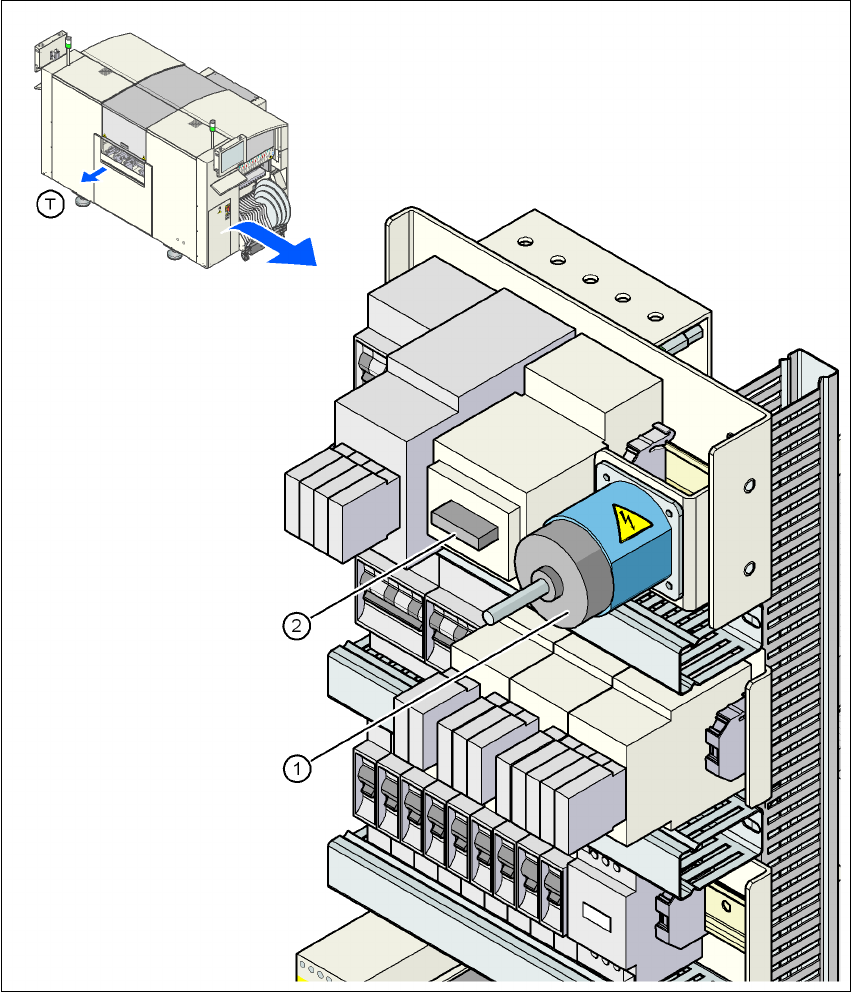

2.10 - 1
电机接触器的位置
2
(1) 主电源开关
(2) 电机接触器
(T) PCB 传送方向
