6.1.2 6 段位器收集贴片头吸嘴交换器
部件号 00119866-xx 吸嘴交换器， 6 段位器收集贴片头， D1/D2
6.1.2.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个盘有 6 个吸嘴库。目前，吸嘴盘分两种：8xx 吸嘴吸嘴盘
和 9xx 吸嘴吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用夹
子固定在位。
标准配置： 9xx 型吸嘴的 3 个吸嘴盘
8xx 型吸嘴的 1 个吸嘴盘
6
图
6.1 - 7 6
段位器收集贴片头吸嘴交换器
(1) 9xx 型吸嘴的吸嘴盘
(2) 8xx 型吸嘴的吸嘴盘
警告 6
→ 只能为每个吸嘴交换器安装关联的吸嘴。使用混合配置，贴片头有发生碰撞的风险。
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
270
6.1.2.2 技术数据
6
6.1.2.3 6 段位器收集贴片头吸嘴交换器的位置
D1 贴片机 6
6 段位器收集贴片头的吸嘴交换器可以安装于料位 2。它被设置为可以替换 12 段位器收集贴片头
的吸嘴交换器 （图 6.1 - 2
中的 1，第 263 页）。这样一来， 1 个双贴片头吸嘴交换器总共可以容
纳 4 个吸嘴盘和 24 个吸嘴库。
D2 贴片机 6
6 段位器收集贴片头的吸嘴交换器可以安装于料位 1 和 2。它被设置为可以替换 12 段位器收集贴
片头的吸嘴交换器 （图 6.1 - 3
中的 1，第 264 页）。 这样一来， 2 个吸嘴交换器总共可以容纳 8
个吸嘴盘和 48 个吸嘴库。
6 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
565 x 69 x 87 mm³
吸嘴盘数量 4，每个带有 6 个吸嘴库
吸嘴类型
8xx, 9xx
吸嘴更换时间 每个吸嘴大约 2s
压缩空气连接
0.48 MPa (4.8 bar)
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
271
6.1.2.4 组件
每个吸嘴交换器都被固定到废料带导槽 （见图 6.1 - 2 和 6.1 - 3 ，第 263 页）上。
→ 调整吸嘴交换器，使移动的弹簧卡子始终对着操作员，而保持夹始终对着 PCB 传送导轨。
6

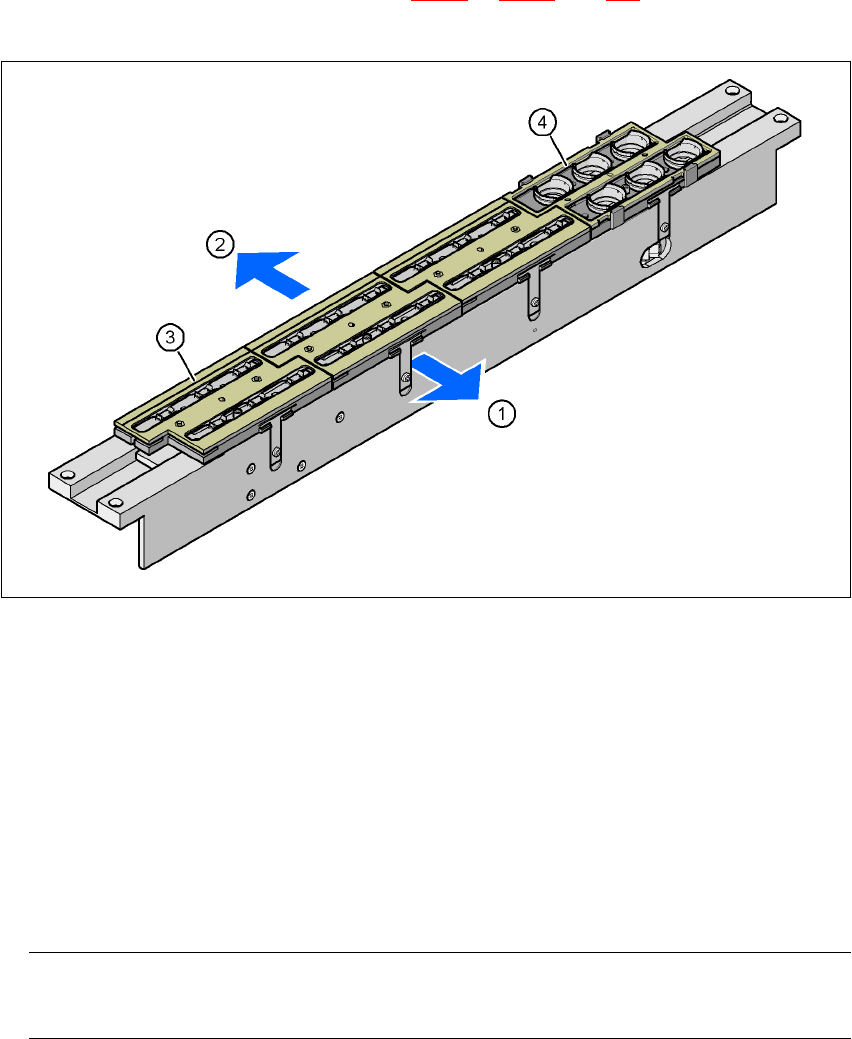

图
6.1 - 8
装配位置
(1) 对着操作员的弹簧卡子
(2) 对着 PCB 传送导轨的保持夹
(3) 8xx 型吸嘴的吸嘴盘
(4) 9xx 型吸嘴的吸嘴盘
6.1.2.5 操作说明
→ 您可以用同一吸嘴系列中的不同吸嘴类型装填吸嘴盘： 例如， 8x 吸嘴盘可以填装类型为
821、 822、 823 的吸嘴，而 9x 吸嘴盘可以填装类型为 911、 914 等吸嘴。
请注意 6
在贴片机外面装吸嘴盘，并始终更换整个吸嘴盘。 6
→ 打开锁定板，并将吸嘴放入吸嘴库中。
→ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
