用户手册 SIPLACE D1/D2 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文 版 3.9 视像系统 139 3.9.2 C&P 元件照相机 （ 29 型， 27 x 27 ，数字） 3.9.2.1 结构 3 图 3.9 - 3 C&P 元件照相机 （ 29 型， 27 x 27 ，数字） (1) 元件照相机镜头和照明 (2) 照相机放大器 (3) 照明控制部件 3.9.2.2 技术数…
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.9 视像系统 源自软件版本 SR.605.xx 07/2008 英文版
138
3.9.1 C&P 元件照相机 （28 型， 18 x 18，数字）
3.9.1.1 结构
3
图
3.9 - 2 C&P
元件照相机 （
28
型，
18 x 18
，数字）
3
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.9.1.2 技术数据
3
元件尺寸 0.5 x 0.5 mm² 至 18.7 x 18.7 mm²
元件范围 0402 到 PLCC44 incl. BGA、 mBGA、 flip-chip、 TSOP、
QFP、 SO 到 SO32 和 DRAM
最小管脚间距
0.5 mm
最小管脚宽度
0.2 mm
最小球面间距
0.35 mm
最小球面管脚直径
0.2 mm
视场
24.5 x 24.5 mm²
照明方法 前方照明 （5 级，可按需要编程）
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 视像系统
139
3.9.2 C&P 元件照相机 （29 型， 27 x 27，数字）
3.9.2.1 结构
3
图
3.9 - 3 C&P
元件照相机 （
29
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.9.2.2 技术数据
3
元件尺寸 0.3 x 0.3 mm² 至 18.7 x 18.7 mm²
元件范围 0201 至 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距 元件 < 18 x 18 mm² 时为 0.25 mm
元件 ≥ 18 x 18 mm² 时为 0.35 mm
最小球面管脚直径 元件 < 18 x 18 mm² 时为 0.14 mm
元件 ≥ 18 x 18 mm² 时为 0.2 mm
视场
32 x 32 mm²
照明方法 前方照明 （5 级，可按需要编程）
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.9 视像系统 源自软件版本 SR.605.xx 07/2008 英文版
140
3.9.3 静止 P&P 元件照相机 （36 型， 32 x 32，数字）
3.9.3.1 结构
3

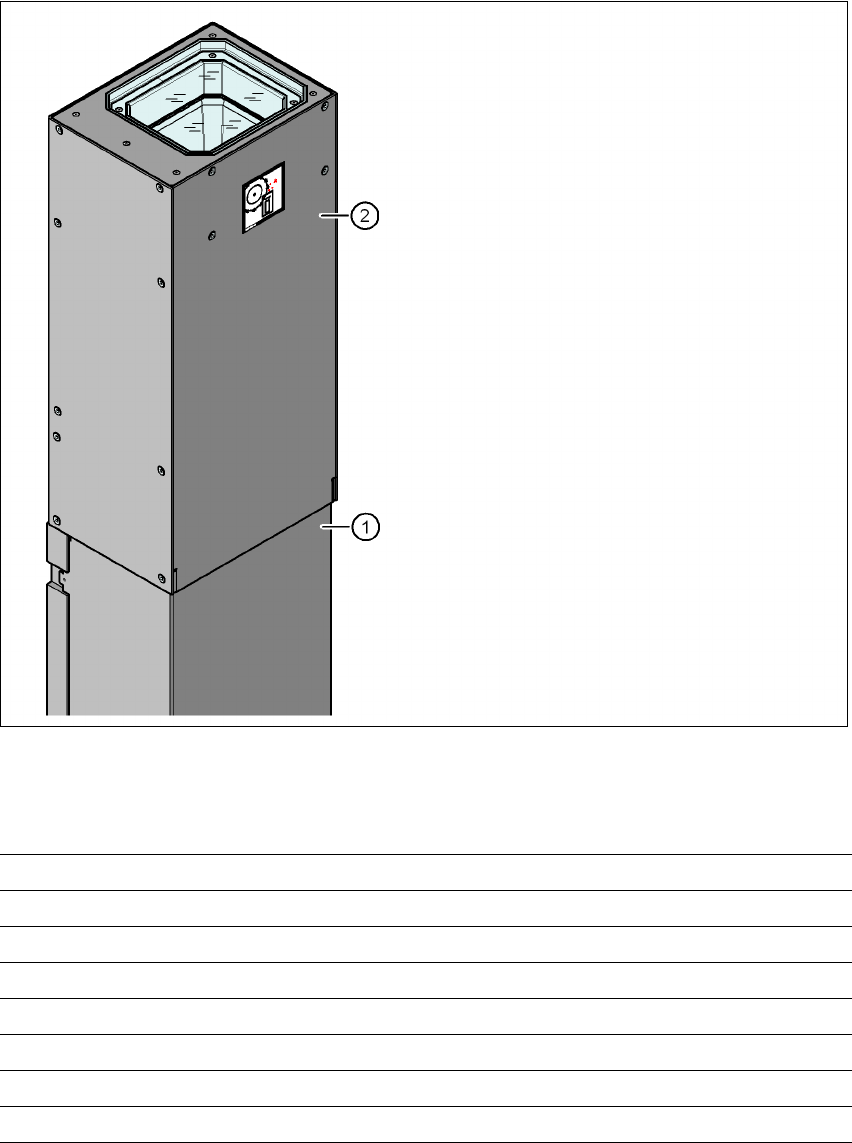

图
3.9 - 4
元件照相机 （静止，
P&P
，
36
型，
32 x 32
，数字）
3.9.3.2 技术数据
3
(1) 带照相机和照相机放大器的照相机安装
孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 0.8 x 0.8 mm² 至 32 x 32 mm² （单一测量）
元件范围 0603， MELF， SO， PLCC， QFP，电解质电容器， BGA
最小管脚间距
0.4 mm
最小管脚宽度
0.24 mm
最小球面间距
0.56 mm
最小球面管脚直径
0.32 mm
视场
38 x 38 mm²
照明方法 前方照明 （6 级，可按需要编程）
