用户手册 SIPLACE D1/D2 6 贴片机扩展部件 源自软件版本 SR.605.xx 07/2008 英文版 6.2 华夫盘交换器 (WPC) 281 6.2.3.3 允许的环境条件 6.2.4 WPC 的安装注意事项 WPC 可以安装到 D1 贴片机料位 1 中的贴 片机右侧位置。在料位 1 中安装升级套 件。然后装入 WPC 中。如果您在其他料位使用 WPC ，将可以使用料车 安装空料位多次。 室内温度 15 ° C 至 35…
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.2 华夫盘交换器 (WPC) 源自软件版本 SR.605.xx 07/2008 英文版
280
6.2.3 技术数据
6.2.3.1 尺寸， 重量
6.2.3.2 电气额定值
尺寸 ( 长 x 宽 )
1560 x 360 mm²
高度
830 mm ± 15 mm PCB 传送导轨高度
900 mm ± 15 mm PCB 传送导轨高度
930 mm ± 15 mm PCB 传送导轨高度
950 mm ± 15 mm PCB 传送导轨高度
1360 mm ± 15 mm
1430 mm ± 15 mm
1460 mm ± 15 mm
1480 mm ± 15 mm
重量 约 240 kg
单位面积的载荷
4.19 kN/m²
华夫盘托盘的尺寸 ( 长 x 宽 x 高 )
360 x 260 x 6 mm³
华夫盘托盘的重量
0.8 kg
华夫盘托盘的尺寸，含元件
341 x 235 x 15 mm³
最大 341 x 235 x 23 mm³
华夫盘托盘的重量，含华夫盘托盘和元件
最大 1.2 kg
存储容量 最大 28 WTC
28 个华夫盘托盘的总重量
27.6 kg
吸嘴盘存放装置、华夫盘托盘、华夫盘和元件的重量
最大 50 kg
华夫盘托盘的更换时间
料层 1 以上
料层 10 以上
料层 27 以上
1.9 秒
2.3 秒
2.9 秒
电源电压 交流 3 x 200 V ± 5 % ； 50/60 Hz （日本版本）
交流 3 x 208 V ± 5 % ； 50/60 Hz （美国版本）
交流 3 x 230 V ± 5 %
； 50/60 Hz
交流 3 x 380 V ±
5 % ； 50/60 Hz
交流 3 x 400 V ± 5 % ； 50/60 Hz （欧洲版本）
交流 3 x 415 V ± 5 % ； 50/60 Hz
标准视在功率
800 VA
额定电流 交流 3 x 400 V 时， 0.7 A
熔丝 3 x 10 或 3 x 16 A
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.2 华夫盘交换器 (WPC)
281
6.2.3.3 允许的环境条件
6.2.4 WPC 的安装注意事项
WPC 可以安装到 D1 贴片机料位 1 中的贴片机右侧位置。在料位 1 中安装升级套件。然后装入
WPC 中。如果您在其他料位使用 WPC，将可以使用料车安装空料位多次。
室内温度 15°C 至 35°C
空气湿度 20°C 时 30 - 90%
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.2 华夫盘交换器 (WPC) 源自软件版本 SR.605.xx 07/2008 英文版
282

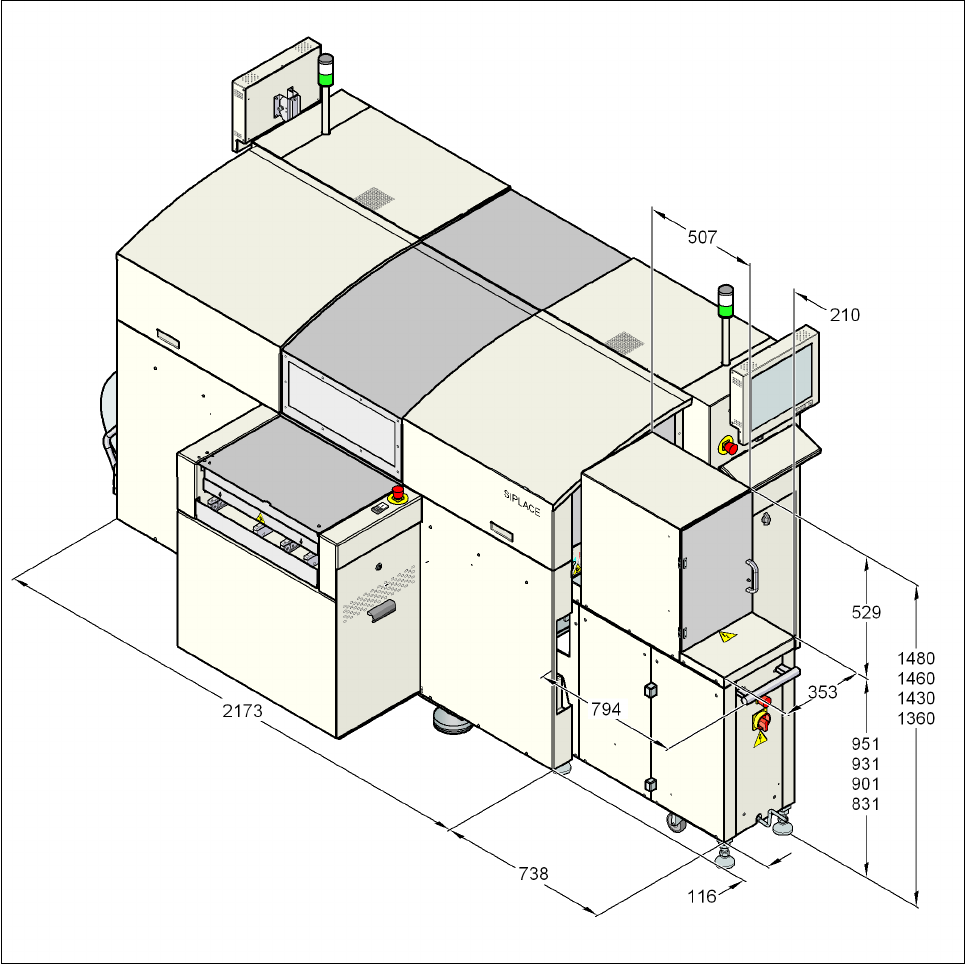

6.2.5 带 WPC 的 D1 贴片机的尺寸
6
图
6.2 - 1
带
WPC
的
D1
贴片机的尺寸
