2.7 贴片机中的剩余电压和放电时间
按下 EMERGENCY STOP （急停）按钮或关闭贴片机，悬臂轴的直流 200 V 连接电压和星形轴
的直流 150 V 连接电压将在短时间放电，达到安全的剩余电压。
警告 2
贴片机使用交流 3 x 200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3x380V，交流 3 x 400 V，
或交流 3x415V ± 5%, 50/60Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压
- 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或设
备的重大损坏。
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第 1 部分 ）。
→ 电源单元和轴单元的挡板只能由具有适当资格和接受过培训的人员打开。
2

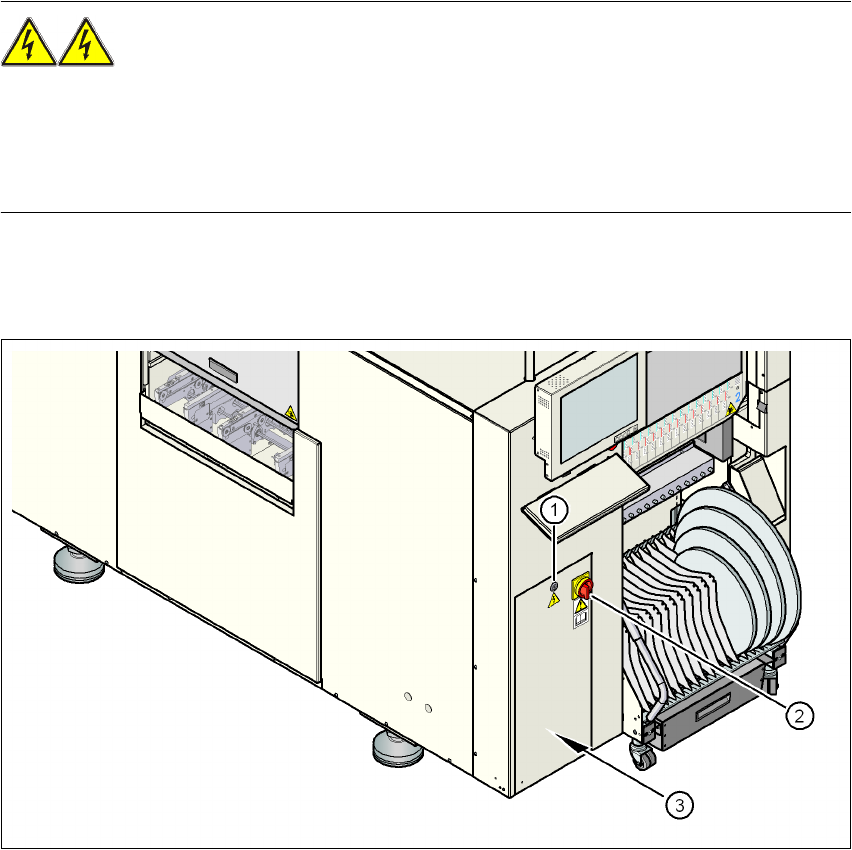

图
2.7 - 1
电源单元
(1) 带有罩螺栓的挂锁
(2) 主电源开关
(3) 保护罩后的电源单元
2 安全操作 SIPLACE D1/D2 用户手册
2.7 贴片机中的剩余电压和放电时间 源自软件版本 SR.605.xx 07/2008 英文版
82

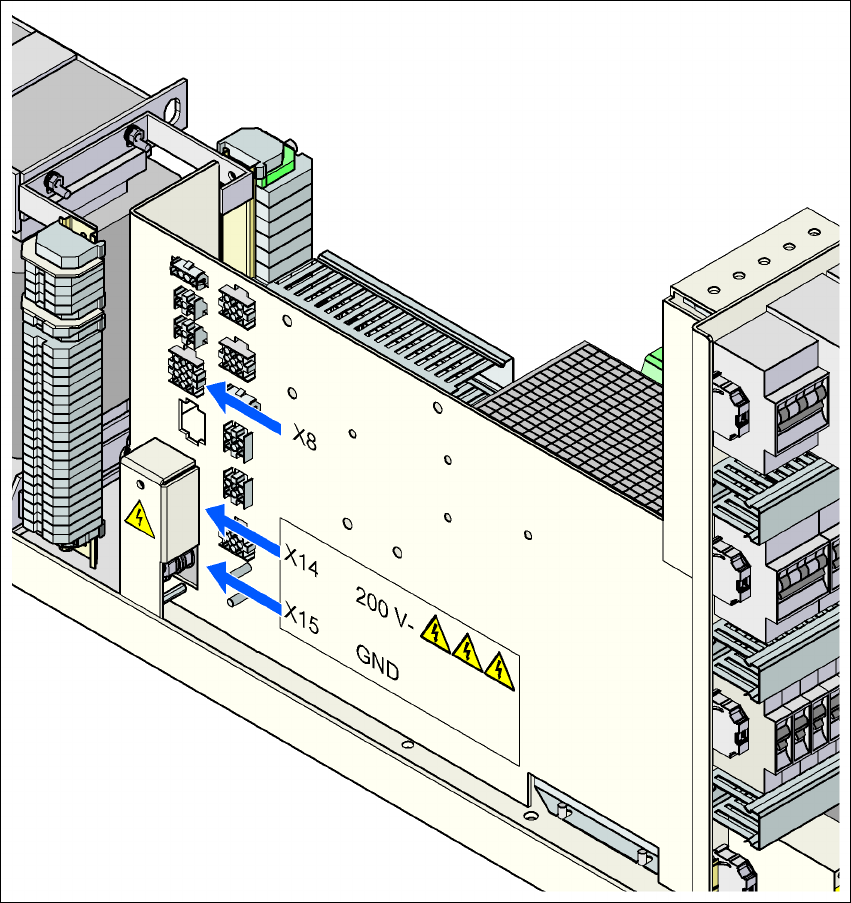

图
2.7 - 2
电源单元上的测量点
2
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.7 贴片机中的剩余电压和放电时间
83
2.7.1 按下 EMERGENCY-STOP （急停）按钮后的工作电压、剩余电压和放电时间
EMERGENCY-STOP （急停）按钮
2
2
2
2
2
2.7.2 关闭主电源开关后的剩余电压和放电时间
2
注意 2
为避免丢失数据，在关闭贴片机前，应对下列情况进行评估 （紧急情况除外）：
– 贴片机是否完成了贴片机、设置和面板数据的传输？
– 贴片机是否完成了 PCB 的处理？
– 贴片机是否完成了启动阶段？
销 X14 和连接器 X8:1
对 X15 的测量 (GND)
正常状态下的电
压
按下
EMERGENCY
STOP （急停）按
钮后的剩余电压 放电时间
X14
直流 + 198 V < 直流 60 V 4 秒
X8:1
直流 + 132 V < 直流 60 V 1 秒
销 X14 和连接器 X8:1
对 X15 的测量 (GND)
主电源开关关闭时的剩余电压
放电时间
X14
< 直流 60 V 4 秒
X8:1
< 直流 60 V 1 秒
