6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.16 共面性激光组件 源自软件版本 SR.605.xx 07/2008 英文版
308
6.16.2 说明
共面性激光组件用于测量管脚的垂直曲度管脚的长度，用激光三角测量原理进行无触测量。
6
图
6.16 - 3
激光三角测量原理
(1) 接收器镜头
(2) 探测器
(3) 测量信号
(4) 时间 t(4) 时间
(5) 激光
(6) 发送器转换
(7) 行程方向
6
贴片头拾取要检查的元件，使用元件视像照相机对其进行光学对中 （见第 6.3 节，第 285 页），
并在固定的共面性激光组件的激光光束上方依次移动元件的四个面。用这种方式，每一个管脚都
能由激光光束从下到上全方位扫描。分散在管脚下部的激光由传感器记录，记录下的数值用于计
算管脚相对于 PCB 的准确位置。据此计算的位置数值与用户规定的极限值进行比较，如果超过该
极限值，则元件被处理或返回。
共面性激光组件与光学元件对中结合使用。如需要，可检测和处理带弯曲或缺少管脚的元件。
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.16 共面性激光组件
309

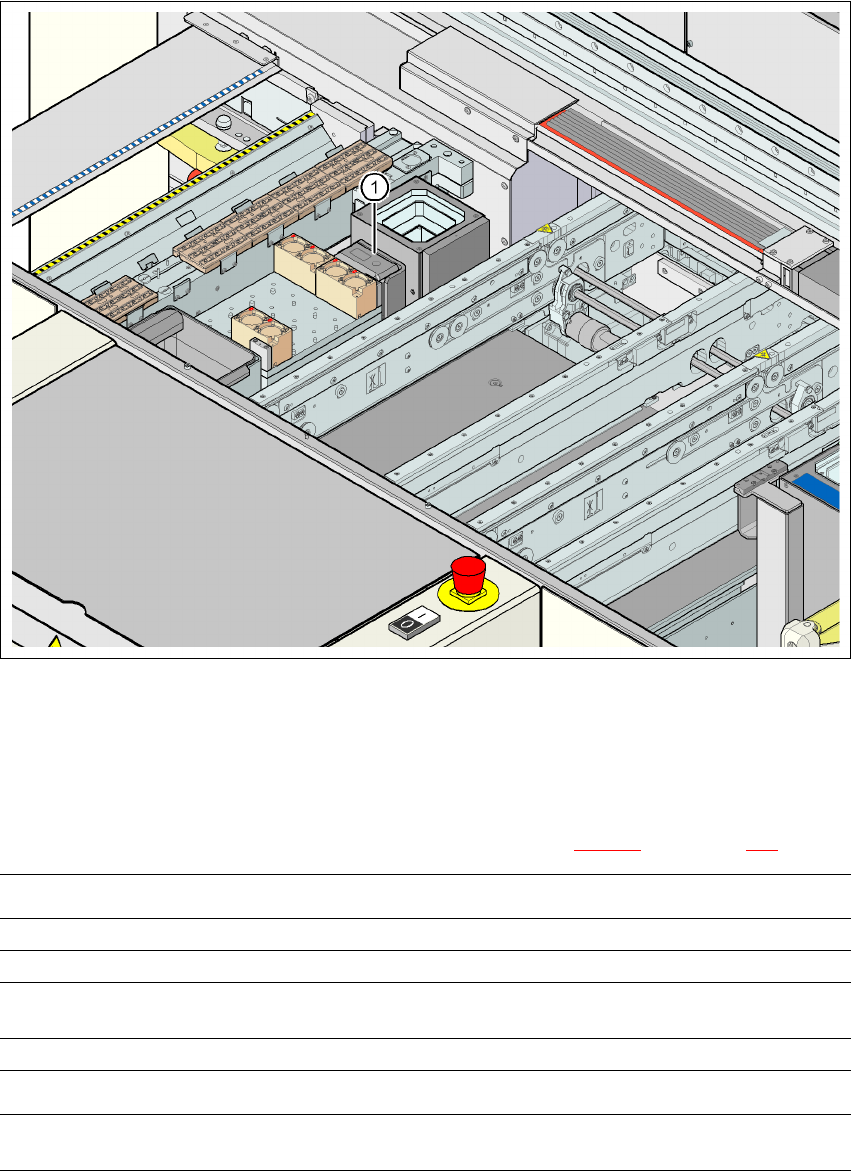

6.16.3 技术数据
6
6
6
6.16.4 限制
– 元件必须拥有的鸥翼式管脚最少 2 行，最多 4 行。
– 管脚行相互之间应该为垂直。
– 管脚应该调整为与管脚行垂直。
– 管脚的末端位置应位于一条直线上。
– 仅仅使用一行管脚测量元件是不可能的。
元件 鸥翼式
精确度 ± 18.5 µm (3σ) （参照元件）
± 24.7 µm (4σ)
± 30.5 µm (3σ) （高达 32 mm 的元件）
± 40.7 µm (4σ)
± 31.3 µm (3σ) （高达 55 mm 的元件）
± 41.7 µm (4σ)
最大元件尺寸
55 x 55 mm²
最小管脚间距
300 µm
最大元件高度
25 mm
定位选项 位置 2
贴片头类型
双贴片头
