3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.4 尺寸和重量 源自软件 版本 SR.605.xx 07/2008 英文版 108 3.4.7 贴片机的重心 3 图 3.4 - 6 贴片机的重心 (mm) X 坐标 30 mm Y 坐标 -55 mm
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.4 尺寸和重量
107
3.4.6 D2 贴片机上料车之间的距离和机动距离
3
图
3.4 - 5 D2
贴片机上料车之间的距离和机动距离
料车之间的距离为 2560 mm。
贴片机料车的机动距离 R 为 1200 mm。
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.4 尺寸和重量 源自软件版本 SR.605.xx 07/2008 英文版
108
3.4.7 贴片机的重心
3
图
3.4 - 6
贴片机的重心
(mm)
X 坐标 30 mm
Y 坐标 -55 mm
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.5 组件概述
109

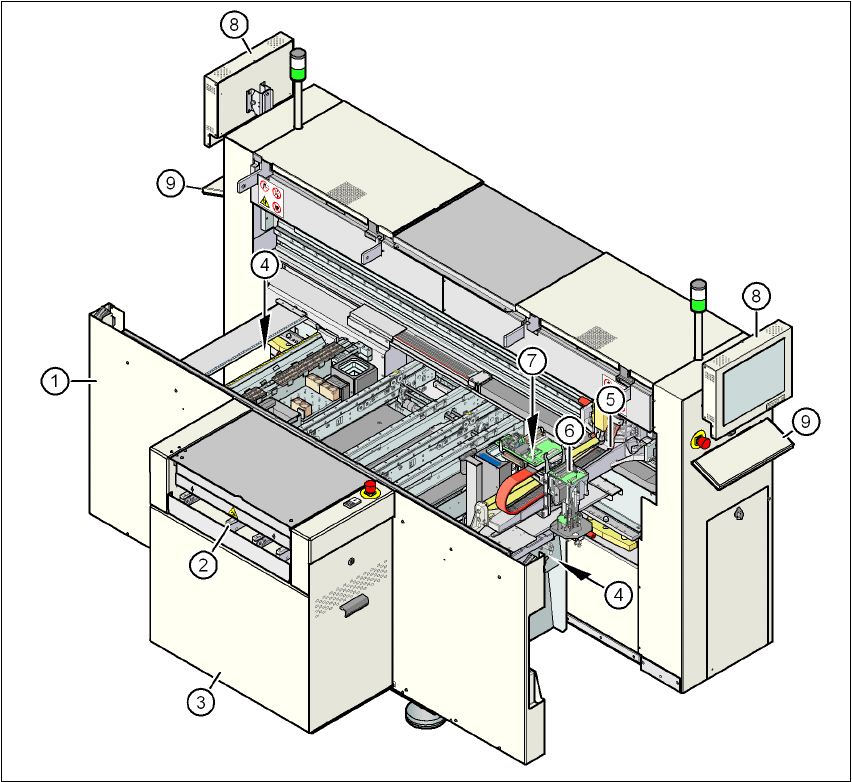

3.5 组件概述
3.5.1 SIPLACE D1 组件概述
3
图
3.5 - 1 SIPLACE D1
组件概述
(1) 贴片机机架
(2) PCB 传送导轨 （弹性双传送导轨）
(3) 扩展套件
(4) 料带切割器，废料带导槽 (2 个 )
(5) 悬臂 1
(6) P&P 贴片头
(7) C&P 贴片头
(8) 显示器 (2 个 )
(9) 键盘 (2 个 )
