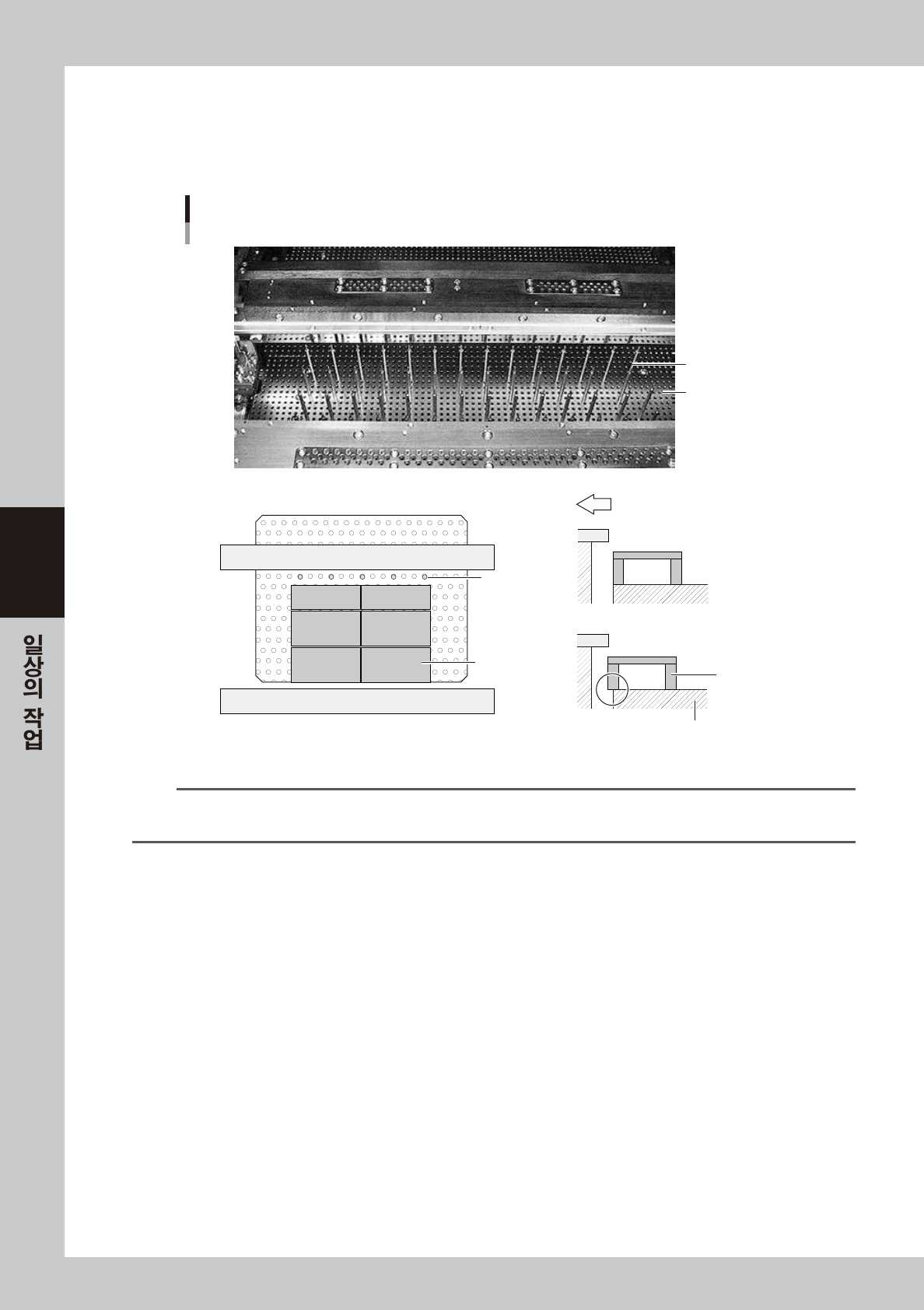

백업 유닛을 세팅합니다 .
비상정지 버튼을 누른후 , 상부 도어를 열고 생산할 기판폭에 맞춰서 백업 핀을 매트릭스 플레이트상에
배치해 주십시오 . 옵션인 면 받침 지그를 사용할 경우는 , 백업 핀과 병용할 수도 있습니다 .
OK
NG
백업 유닛의 배치
백업 핀
백업 핀
( 면 받침 지그・백업 핀을 병용할 경우)
면 받침 지그
면 받침 지그
장비 정면
매트릭스 플레이트
매트릭스 플레이트
67401-N1-0 0
n
요점
백업 핀의 배치에 관해서는, [인쇄]-「기판」탭 화면의 [백업 핀 배열] 버튼을 눌러서 백업 핀의 배열을 입력해 두면 편리합니다. (제
7 장「3. 백업핀 배열」을 참조 )
4
비상정지를 해제합니다 .
상부 도어를 닫고 비상정지를 해제한 후 , 작업자 패널의 [READY] 버튼을 눌러 주십시오 .
5
[ 기판반입 ] 버튼을 눌러서 , 기판을 반입합니다 .
화면의 지시에 따라서 기판을 컨베이어에 반입하면 , 자동적으로 기판이 인쇄위치에 고정됩니다 .
e
6
비상정지 버튼을 누르고 , 기판의 고정상태를 확인합니다 .
컨베이어상에 고정되어 있는 기판을 손으로 만져봐서 , 틀어짐이나 반동이 없는지 확인해 주십시오 .
4-7
4
5. 클리닝용 거즈 롤의 교환
클리닝용 거즈 롤이 전부 감겨서 다 썼을 경우 , 또는 셋업전환으로 사이즈가 다른 거즈 롤을 사용할 경우는 ,
다음과 같은 순서대로 교환해 주십시오 .
c
주의
교환용 거즈 롤은 , 트러블 방지를 위해서 다음 표의 YAMAHA 순정품을 사용해 주십시오 .
█
거즈 롤 부품번호
부품 번호 부품 명칭 비고
KHT-M3660-00X BENCOT,ROLL 530 롤 페이퍼 폭 530 ｍｍ
KGY-M3660-A0X BENCOT,ROLL 440 롤 페이퍼 폭 440 ｍｍ
KGY-M3660-B0X BENCOT,ROLL 360 롤 페이퍼 폭 360 ｍｍ
KGY-M3660-C0X BENCOT,ROLL 260 롤 페이퍼 폭 260 ｍｍ
c
주의
거즈 롤은 헤드 ( 스퀴지 ) 의 폭을 고려해서 선택해 주십시오 . 정확한 폭을 선택하지 않으면 , 헤드 및 마스크가 손상될 경우가 있
습니다 .
c
주의

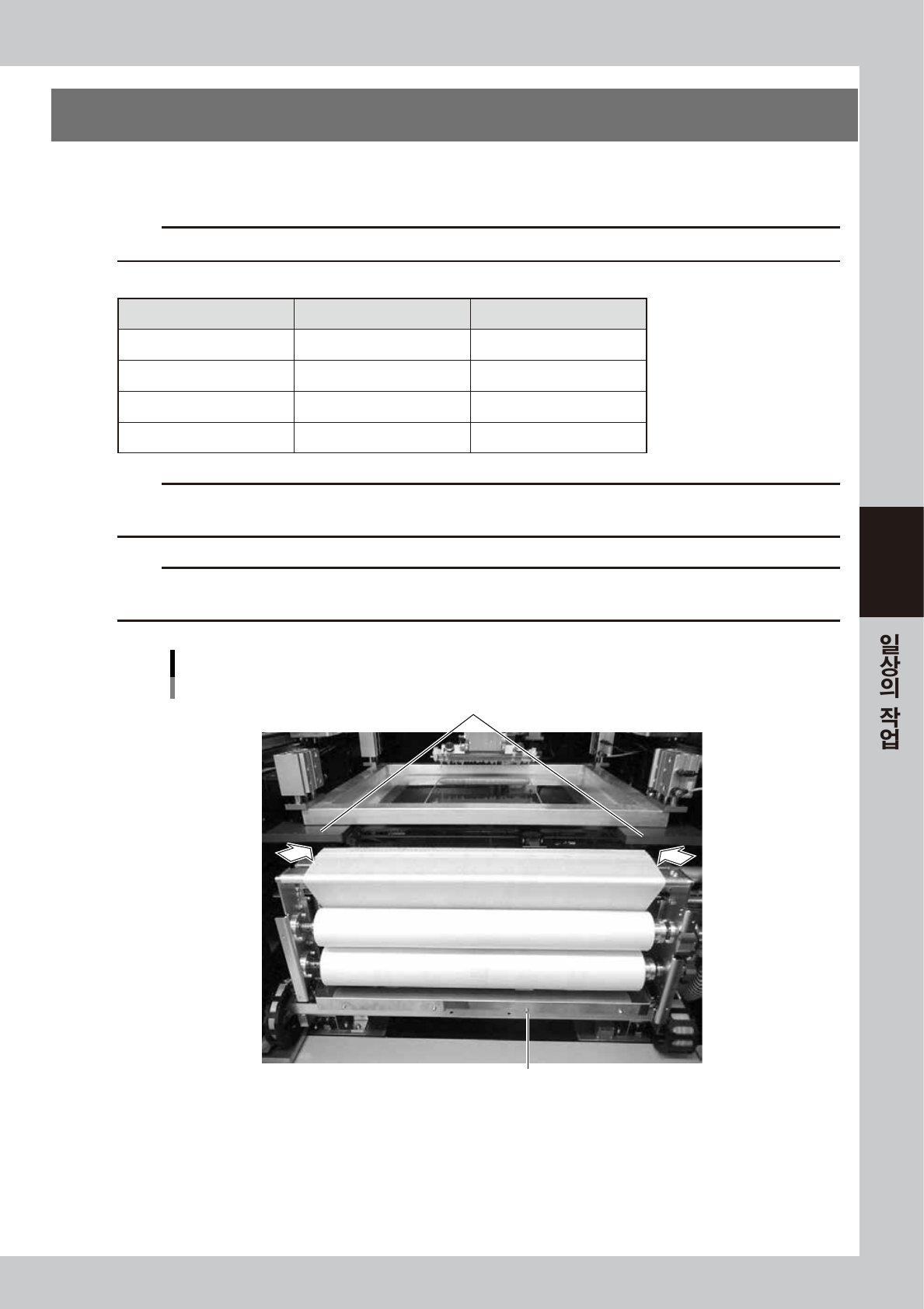

클리닝 유닛을 수동으로 이동시킬 때에는 , 핸들을 잡고 마스크 플레이트와의 틈새 ( 아래 그림의 화살표 위치 ) 에 손이 끼이지 않
도록 주의해 주십시오 .
클리닝 유닛
마스크 플레이트
클리닝 유닛
674 02-N1- 0 0
4-8
4
5.1 같은 롤 사이즈를 사용할 경우
e
1
비상정지 버튼을 누른후 , 정면 패널을
오픈합니다 .
2
와인딩 축의 사용종료 거즈 롤을 탈거
합니다 .
사용종료한 거즈 롤을 왼쪽으로 밀면서 , 와인딩
축 ( 하부 ) 으로부터 탈거합니다 . 이 때 , 롤 심지
의 우측단에 끼워져 있는 축 홀더도 같이 빼 주십
시오 .
3
상부 롤 축에 남아 있는 롤 심지를
와인딩 축에 바꿔끼웁니다 .
상부의 빈 롤 심지를 왼쪽으로 밀고 , 심지의 오른
쪽에 끼워넣은 축 홀더채로 탈거해서 , 와인딩 축
( 하부 ) 에 끼웁니다 .
4
새로운 거즈 롤 심지에 축 홀더를 끼웁
니다 .
사용 종료한 거즈 롤 심지의 우측단에 끼워져 있는
축 홀더를 빼고 , 새로운 거즈 롤 심지의 우측단에
끼워넣습니다 .
67403-N1-00
n
주의
축 홀더를 새로운 거즈 롤 심지에 끼워 넣을 때 , 거즈 롤의 공
급 회전방향에 주의해 주십시오 .
5

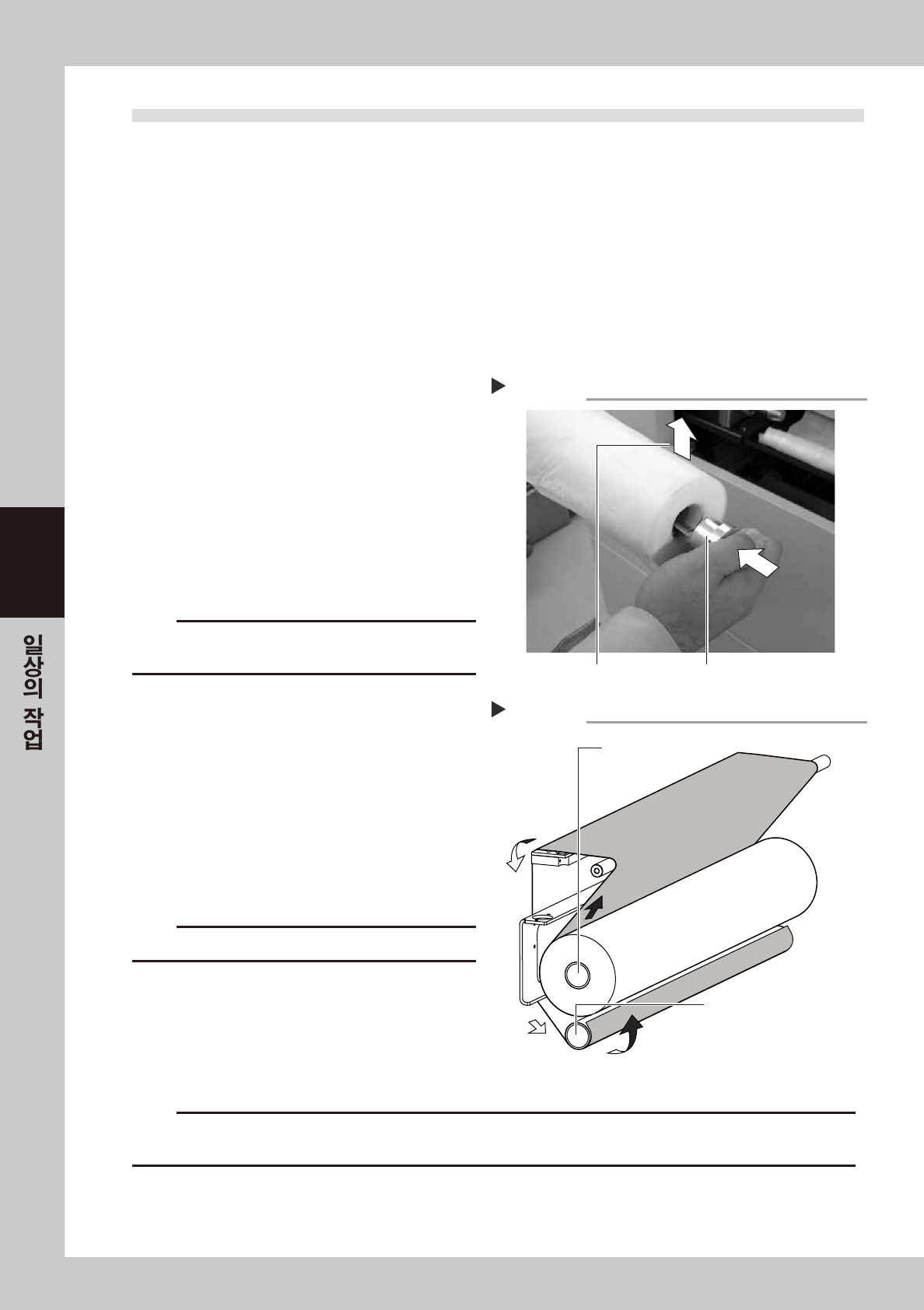

새로운 거즈 롤을 상부 롤 축에 끼웁
니다 .
거즈 롤을 왼쪽으로 밀면서 , 상부 롤 축에 끼워 주
십시오 . 축 홀더의 가이드가 확실하게 끼워져 있
는지 확인해 주십시오 .
6
거즈 롤을 가이드에 통과시킵니다 .
좌우의 평행을 유지하면서 , 우측 그림과 같이 거
즈 롤을 가이드에 통과시켜 주십시오 .
674 0 4 -N1- 00
c
주의
거즈 롤의 이면 ( 뒷면 ) 은 사용하지 마십시오 .
7
새로운 거즈 롤의 선단을 와인딩 축에
끼운 롤 심지에 고정시킵니다 .
거즈 롤의 감김이 원활하게 되도록 접착 테이프 등
을 사용해서 고정시키고 , 와인딩 축을 2~3 번 회
전시켜서 거즈 롤을 감아 주십시오 .
c
주의
반드시 거즈 롤을 팽팽하게 감아 주십시오 . 거즈 롤이 헐렁한 상태에서 운전을 하면 , 장비의 일부와 접촉해서 파손될 우려가
있습니다 .
8
정면 패널을 닫고 , 비상정지를 해제합니다 .
축 홀더 끼우기
Step 4
축 홀더
거즈 롤 공급회전 방향
거즈 롤의 세팅방법
Step 6
와인딩 축(감는 축)
새로운 거즈 롤
