3.2 기판반송

YCP10 에서는 , 메인 스톱퍼를 사용하지 않는 "서보 반송 " 을 채용하고 있습니다. 메인 스톱퍼를 사용하는 반송

방법과는 달리, 센서의 반응과 서보 모터의 회전량에 의해 기판 (PCB) 의 정지위치가 결정되므로 ,

반송속도 , 기판의 재질 , 표면처리 , 형상과 중량 등에 영향을 받아서 , 정지위치가 불규칙할 가능성이 있습니다.

특히 , 이면실장 기판 등의 경우, 이 불규칙량에 따라서는 , 기판 고정시의 푸쉬업 부자재에 의해 기판이 치들리

는 현상이 우려됩니다. 따라서, 기판의 정지위치를 안정화 시키는 기능을 강화해서 , 안정화뿐만 아니라, 반송

택타임을 고속화시키는 기능도 겸비하고 있으므로 , 기판반송에 병용해서 사용해 주십시오 .

주의

생산전에는 , 충분히 반송확인을 실행하고 , 기판의 치들림이나 낙하 여부를 확인해 주십시오 .

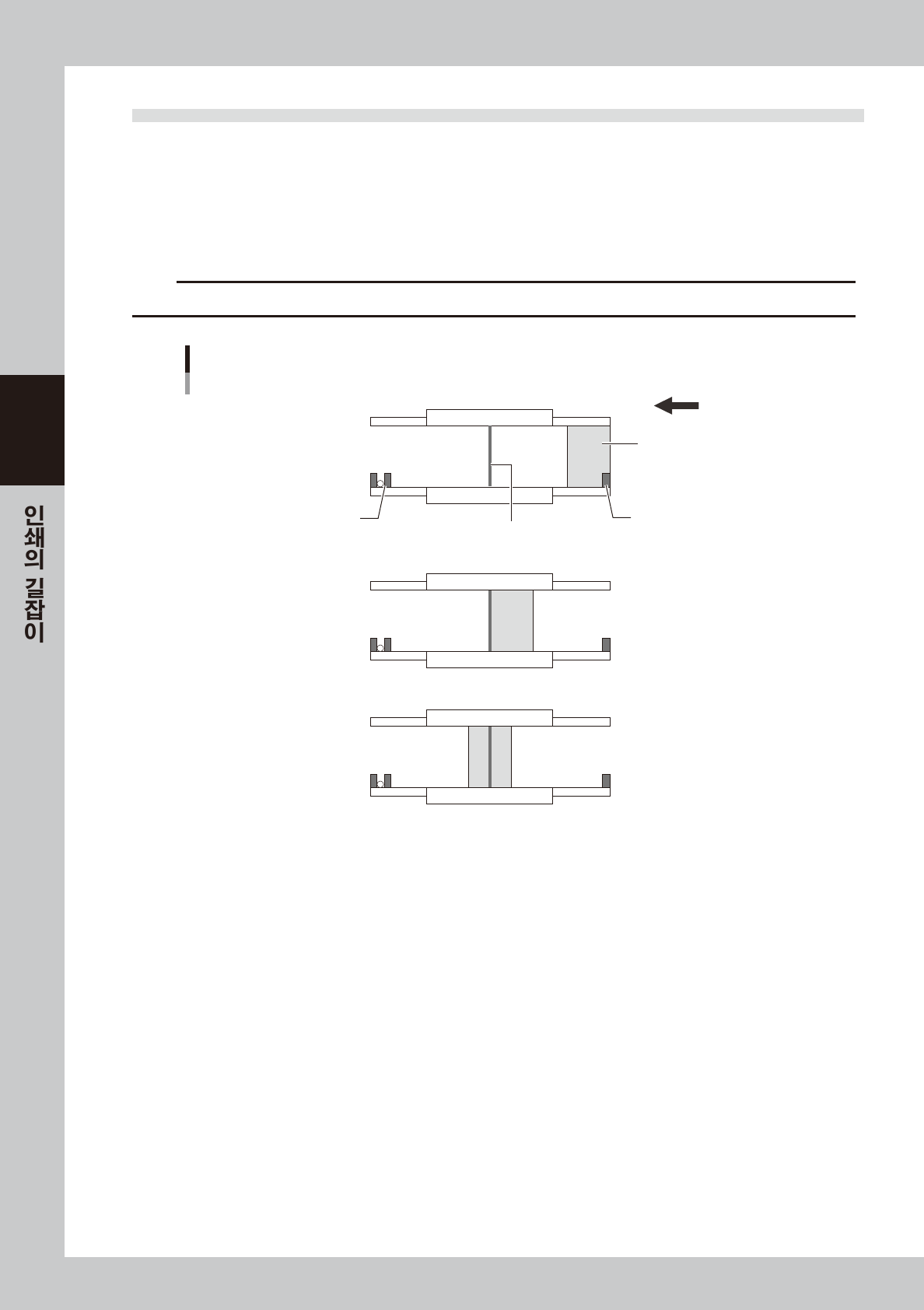

서보 반송에 의한 기판반송

■ 반송시작

■ 기판반출

■ 반송완료

출구센서

입구센서

기판

인쇄위치 센서

반송방향(우→좌)

67301-N1- 0 0

3.2.1 반송위치 확인

█

기능

기판용 카메라에 의해 임의의 마크를 인식시켜서 , 고정전에 반송위치의 틀어짐을 보정하는 역할을 합니다 .

이는 , 기판고정의 위치결정 정밀도를 높힐 수가 있습니다 .

█

설정방법

[ 인쇄 ]-「기판」탭의「p. 반송위치 확인」을「한다」로 설정하고 , 관련 파라미터 값을 설정합니다 .

( 각 파라미터의 설정에 관해서는 , 제 5 장「3.1 기판마크와 파라미터의 설정」을 참조해 주십시오 .)

3-9

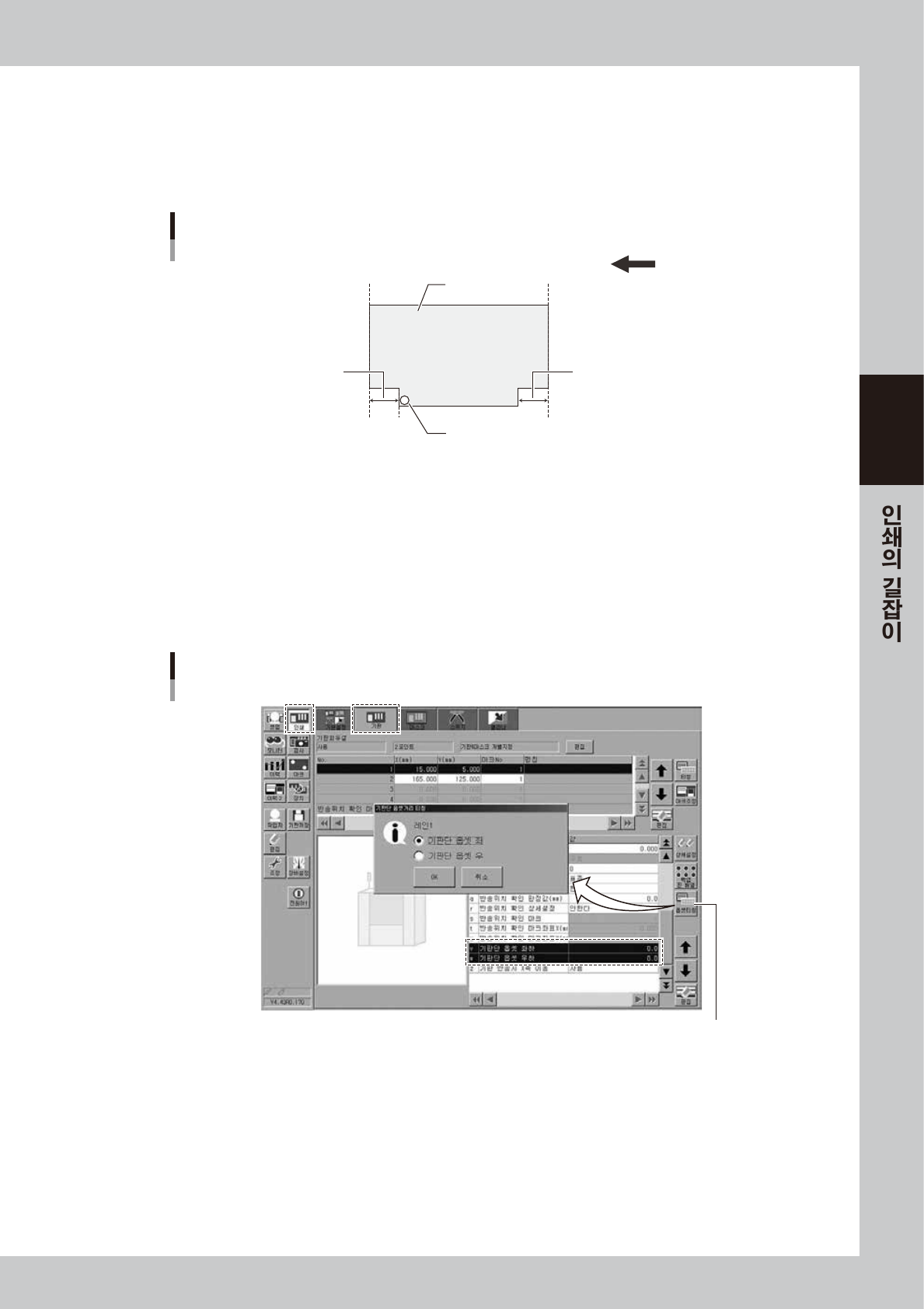

3.2.2 기판단 옵셋

█

기능

기판의 결흠과 엣지의 형상에 있어서 기판검출 센서가 반응하는 위치의 틀어짐을 설정하고 , 기판의 정지위치를 옵셋하는

역할을 합니다 .

기판단 옵셋

반송방향(우→좌)

기판단

기판

센서검출 위치

기판단

기판단 옵셋 기판단 옵셋

6730 2-N1-0 0

█

설정방법

[ 인쇄 ]-「기판」탭의「v. 기판단 옵셋 좌하」또는「w. 기판단 옵셋 우하」에「옵셋티칭」버튼으로 티칭 입력합니다 .

초기값은 0.0 이며 , 사용하지 않을 경우는 , 초기값대로 해 둡니다 .

티칭방법은 다음과 같습니다 .

1. [ 인쇄 ]-「기판」탭의 [ 옵셋티칭 ] 버튼을 누릅니다 .

2. 티칭할 기판단을 선택하는 대화창이 표시되므로 , 선택하고 [OK] 버튼을 누릅니다 .

기판단 옵셋

[옵셋티칭] 버튼

68306-N1-00

3-10

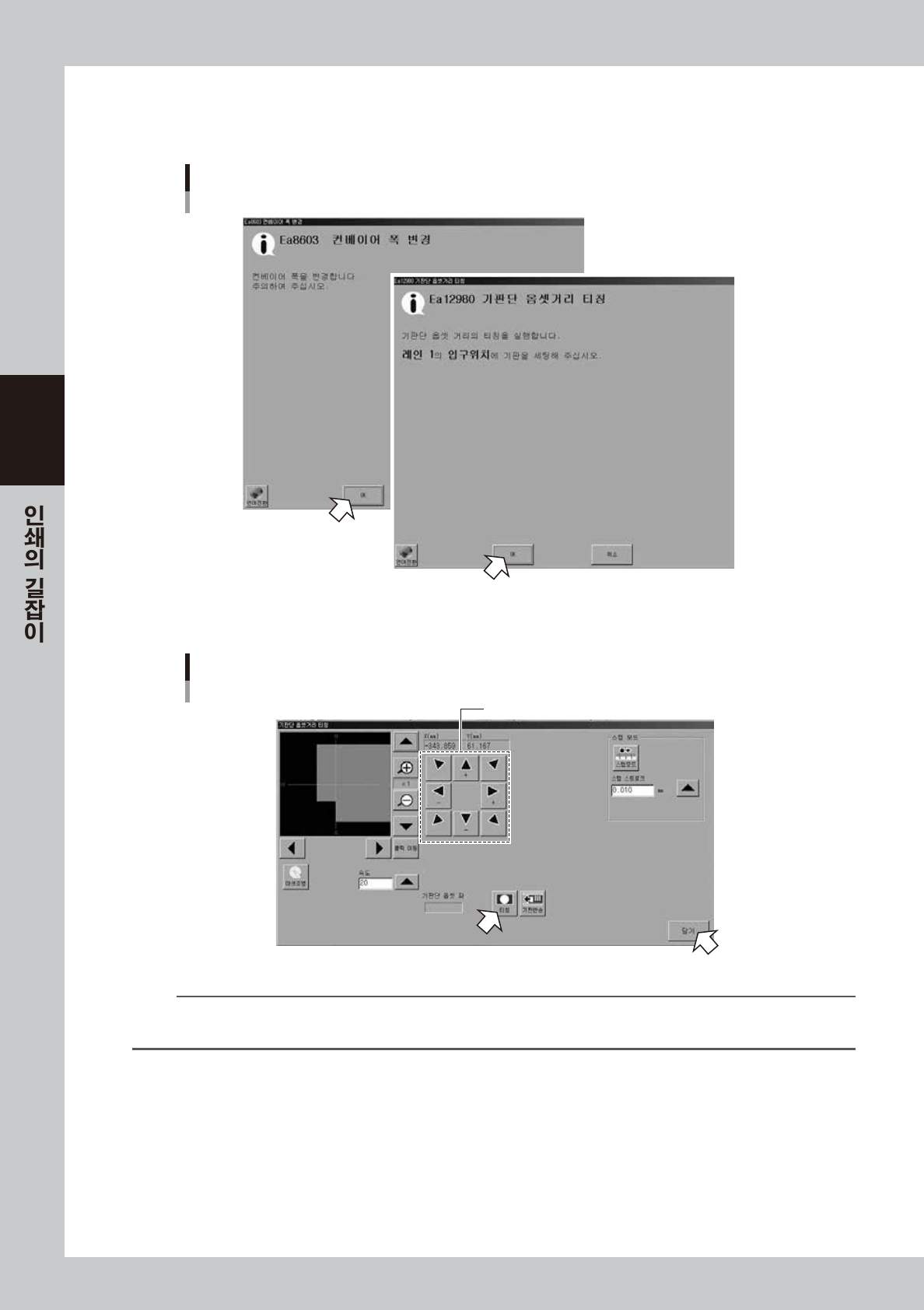

3. 메시지가 표시되므로 , 지시에 따라서 기판을 반입구에 세팅하고 , [OK] 버튼을 누릅니다 .

기판을 기판고정 위치까지 반송한 후 , 카메라가 기판검지 센서가 반응을 시작한 위치로 이동하고 티칭화면이 표시됩니

다.

기판단 옵셋

메시지 화면

68307-N1-0 0

4. 기판단이 화면의 중심에 표시되도록 화살표 버튼을 조작하고 , [ 티칭 ] 버튼을 눌러 주십시오 .

기판단 옵셋

티칭 화면

기판단이 중심에 표시되도록 조작한다

68308-N1- 00

참고

[ 기판반송] 버튼을 누르면 , 기판을 입구 또는 출구로 이동시켜서 재차 검지센서까지 반송합니다.

티칭을 다시 할 경우나, 티칭한 값을 재확인 할 경우는 , 이 버튼을 눌러서 다시 조작해 주십시오 .
