4-30 4 ● 모 니터 ： 보정 인식 실행 한 모 든 기 판의 피 듀 셜 마크 , 모 든 로컬 피듀셜 마크 , 모든 마 스크 피 듀셜 마크의 고정 어 긋남을 포 함한 인 식결 과와 틀어 짐 성 분을 확 인 할 수 있 습니 다 . [모니터] ー 「보정」탭 화면 6 84 2 0 -N 1- 0 0
4-29
4

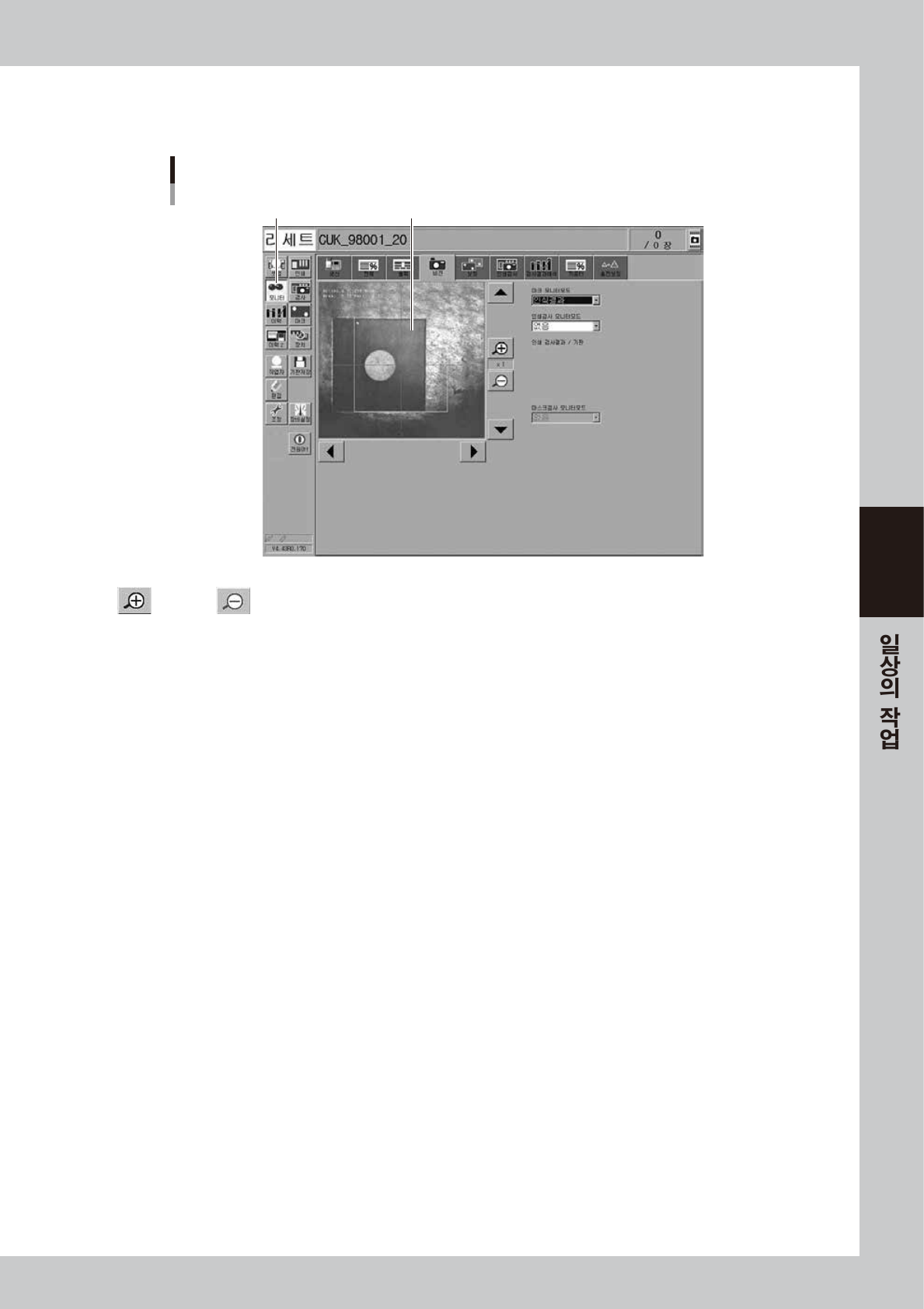

● 모니터：비젼
자동 운전중 , 기판마크 등을 인식했을 때의 인식화면을 표시합니다 .
[모니터] ー「비젼」탭 화면
[모니터] 버튼 마크 등의 인식화면이 표시된다
68419 -N1-0 0
（확대）, （축소）버튼
[+]（확대）버튼을 누르면 인식화상을 1 에서 16 배까지 확대할 수 있습니다 . 또한
[–
]（축소）버튼을 누르면 1/16 까지 화
상이 축소됩니다 .
마크 모니터모드
마크 인식시의 모니터상의 표시모드를 설정합니다 . 설정된 항목에 따라 화상에 인식결과나 숫자 , ２치화상 등이 표시됩니
다 . 이 모니터모드는 운전중에도 변경 가능합니다 .
「없음」 카메라로 촬영한 화상이 표시됩니다 . 인식결과 등의 숫자는 표시되지 않습니다 .
「인식결과」 검출한 마크의 중심위치 좌표（화소）등이 표시됩니다 .
「２치화상」 카메라로 촬영한 화상을 2 치화상 결과화상이 표시됩니다 .
「다치화상」 카메라로 촬영한 화상을 화상처리한 후의 다치화상이 표시됩니다 .
「추적결과」 마크는 대략 주의를 １바퀴 도는 선이 그려집니다 .
「기준원」 검출된 마크의 중심에서 설정데이터 직경의 마크가 그려집니다 .（특정 인식모드만 가능）
「내외접원」 검출된 마크의 중심에서 내접되는 원과 외접되는 원이 그려집니다 .（특정 인식모드만 가능）
「오차화상」 오차화상이 표시됩니다 .（특정 인식모드만 가능）
「개별데이터」 복수의 물체가 검출된 경우 개별데이터가 표시됩니다 .（특정 인식모드만 가능）
인쇄검사 모니터모드
옵션의 솔더인쇄 검사기능을 겸비한 경우 검사결과나 검사범위 등은 표시할 수 있습니다 . 자세한 내용은 별책 「인쇄검사
사용자 매뉴얼」을 참조해 주십시오 .
4-30
4

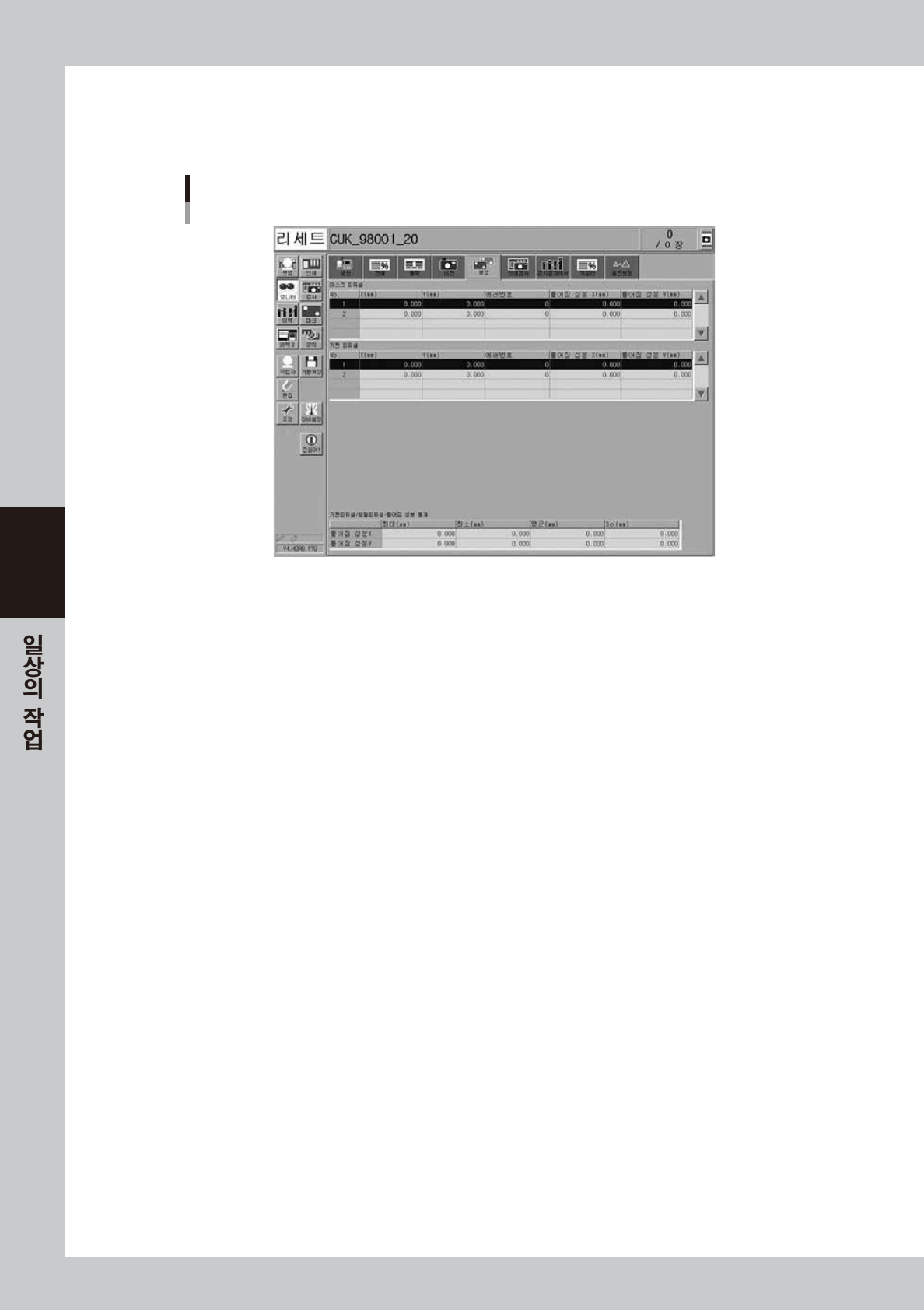

● 모니터：보정
인식 실행한 모든 기판의 피듀셜 마크 , 모든 로컬 피듀셜 마크 , 모든 마스크 피듀셜 마크의 고정 어긋남을 포함한 인식결
과와 틀어짐 성분을 확인할 수 있습니다 .
[모니터] ー「보정」탭 화면
68420-N1-00
4-31
4
● 모니터：카운터
[모니터] ー「카운터」탭 화면
68421-N1-00
전체 생산 수량카운터
생산한 전체 기판 장수입니다 .（기판데이터를 전환해도 리세트되지 않습니다 .） [ 편집 ] 버튼으로 카운트를 시작할 수치를
변경할 수 있습니다 .
솔더공급 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가「인쇄」-「스퀴지」탭 화면의「솔더공급간격（장）」에 도달하면 솔더공급
을 위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
건식 자동클리닝 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가 「인쇄」 - 「클리너」탭 화면의 「건식자동간격（장）」에 도달하면 건식
자동클리닝을 실시합니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
습식 자동클리닝 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가 「인쇄」-「클리너」 탭 화면의 「 습식자동간격（장）」에 도달하면 습식
자동클리닝을 실시합니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
수동 클리닝 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가「인쇄」-「클리너」탭 화면의「수동간격（장）」에 달하면 수동클리닝을
위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
상세설정 1~4 자동클리닝 카운터
[ 인쇄 ]-「클리너」「상세설정」화면의「기판수량관리 1」~「기판수량관리 4」탭에서 설정한 클리닝 조건에 따라 클리닝을
실행하며 카운트됩니다 . [ 편집 ] 버튼으로 카운트를 시작하는수치를 변경할 수가 있습니다 .
육안 기판검사 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가 「인쇄」-「기판」-「상세설정」의「육안 기판검사 간격（장）」에 도달
하면 육안검사를 위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
육안 마스크검사 카운터
기판이 인쇄될 때마다 카운트되고 그 카운트가「인쇄」-「마스크」-「상세설정」의「육안 마스크검사 간격（장）」에 도달
하면 육안검사를 위해 장비가 일시정지됩니다 . [ 편집 ] 버튼으로 카운트를 시작할 수치를 변경할 수 있습니다 .
[ 리세트 ] 버튼
「카운터」탭 화면의 모든 정보를 리세트합니다 .
