1. YCP10 본체

설치 완료한 YCP10 본체는 다음 그림과 같은 외관으로 되어 있습니다 . 각부에 관한 상세한 내용은 이후의 페이

지에 설명되어 있습니다 .

YCP10 본체

정면

표시등

조작・입력부

메인 스위치

상부도어 (안전커버)

엣지 클램프용

압력 레귤레이터

압력 표시계

클리너 부압

압력 표시계

메인 압력 표시계

정면 하부 패널

정면 하부 패널 도어

컨베이어 유니트

(인쇄 테이블 하부)

인쇄부

(스퀴지 헤드, 인쇄 테이블)

버저

정면 우측 하부 패널

정면 패널

용제 보틀

손 진입방지 셔터

67100-N1-00

■ 표시등

현재 장비의 상태를 녹 / 황 / 적색 또는 녹 / 백 / 청색으로 표시합니다 .( 두 가지 패턴에서 색을 선택 )

상태 예 녹색 적/백 황/청

워밍업 , 자동운전중 점등 ..... .....

비상정지시 , 안전커버 스위치 동작 ..... 점등 .....

시스템계열 에러발생시

버저 ON

•

오버 커런트

•

2 차 리미트오버

..... 점등 .....

운전 , 기판 데이터계열 에러발생시

버저 ON

•

에러 정지

•

인터록에 의한 정지상태

..... ..... 점등

부자재 사용불능 상태

솔더

..... ..... 점등

■

버저

장비의 이상이나 에러 발생 등을 버저로 알립니다 .( 버저에 부착된 링을 좌우로 돌려서 음량을 조절할 수 있습니다 .)

■

상부 도어 ( 안전커버 )

이 커버를 열면 비상정지와 같은 상태로 되며 , 장비의 동작이 멈춥니다 . 가동중에는 커버를 닫은 상태로 해 주십시오 .

■

메인 스위치

장비의 전원을 ON/OFF 하기 위한 스위치입니다 . 오른쪽으로 돌리면 전원이 ON 됩니다 .

주의

전원을 다시 켤 경우에는 , 약 2 초 이상 기다린 후에 켜 주십시오 .

1-2

■

엣지 클램프용 압력 레귤레이터 , 압력 표시계 ( 본체내부 좌측 )

엣지 클램프에 공급되고 있는 에어압의 표시와 조정을 합니다 . 상세한 설명은 , 부록의「1.1.2 엣지 클램프용 에어압」을

참조해 주십시오 .

■

손진입 방지 셔터

운전 중의 안전대책으로서 손 진입을 방지하는 셔터입니다 . 또한 , 기판의 오반입을 방지하는 효과도 있습니다 .

■

컨베이어 유니트

인쇄 테이블의 하부에 , 컨베이어 유니트가 장착되어 있습니다 . 상세한 설명은 , 후술의「4. 컨베이어 유니트」를 참조해 주

십시오 .

■

인쇄부

스퀴지 헤드와 인쇄 테이블로 구성되어 있습니다 . 상세한 설명은 , 후술의「3. 인쇄부」를 참조해 주십시오 .

■

메인 압력 표시계

장비에 공급되고 있는 에어압을 표시합니다 . 상세한 설명은 , 부록의「1.1 에어압 조정부」를 참조해 주십시오 .

■

클리너 부압 압력 표시계

클리너의 에어압력 ( 부압 ) 이 표시됩니다 .

■

정면 패널

내부에 클리닝 유니트와 컨베이어 유니트 , 비젼 카메라 유니트가 장착되어 있습니다 .

상세한 설명은 , 후술의「4. 컨베이어 유니트」,「5. 클리닝부」,「6. 비젼 카메라 유니트」를 참조해 주십시오 .

■

클리닝 유니트 ( 정면 패널 내부 ), 클리닝용 용제 보틀 ( 정면 좌측 하부 )

인쇄 마스크에 부착한 솔더를 거즈롤로 닦아냅니다 . 상세한 설명은 , 후술의「5. 클리닝부」를 참조해 주십시오 .

■

흡인 블로어 유니트 ( 정면하부 패널 내부 )

인쇄 마스크에 부착한 솔더를 흡인합니다 . 상세한 설명은 , 후술의「5.2 흡인 블로어 유니트」를 참조해 주십시오 .

■

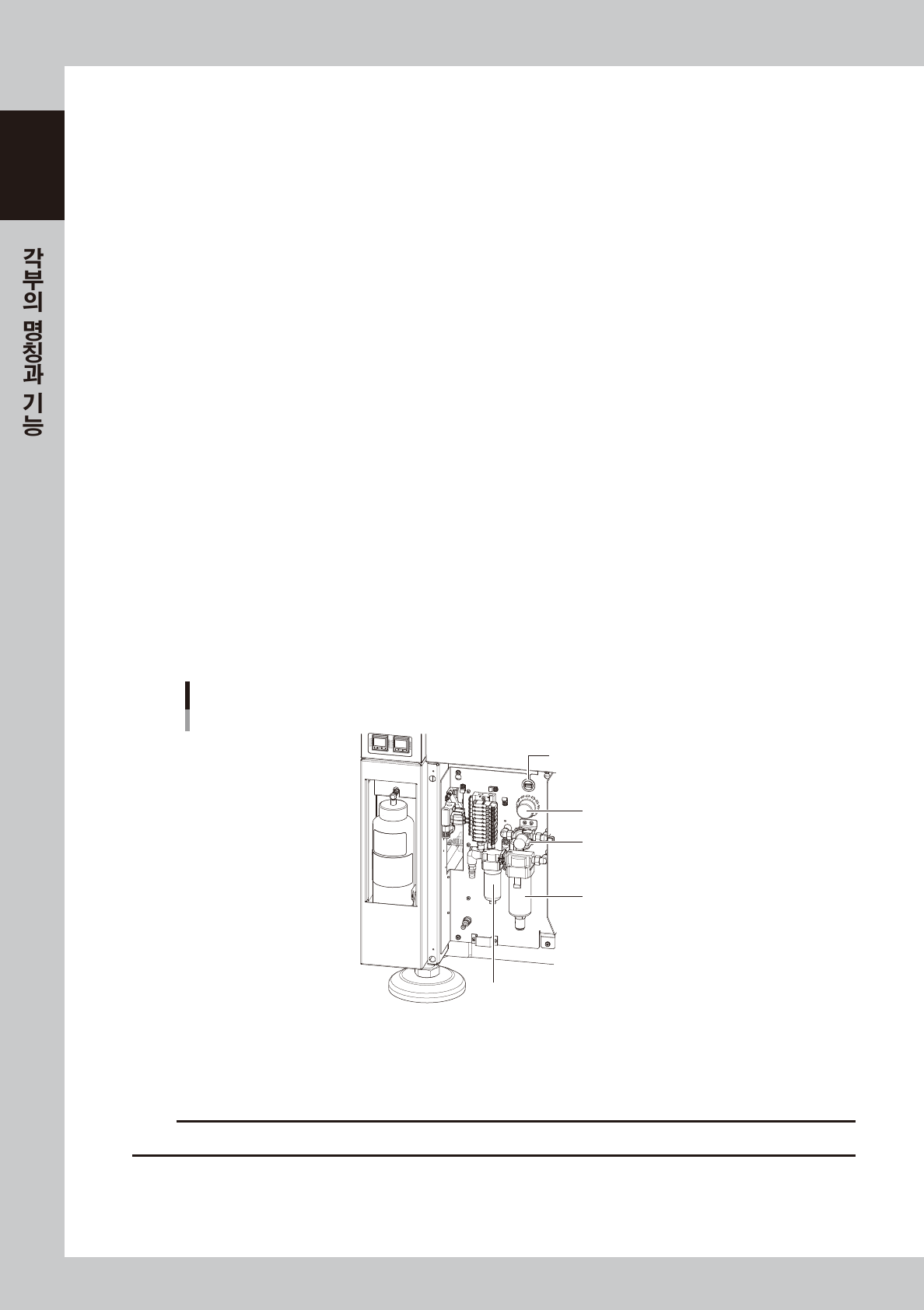

정면 하부 패널 , 정면 하부 패널 도어

패널 내부 우측에 인버터 및 흡인 블로어 유니트가 있습니다 .

도어를 열면 메인 에어 압력 레귤레이터 , 에어 공급 / 배출 스위치 , USB 포트 , 오일 미스트 필터 , 에어 미스트 필터가 있

습니다 . 가동중에는 반드시 닫은 상태로 해 주십시오 .

에어공급/배출 스위치

오일 미스트 필터

에어 미스트 필터

메인 압력 레귤레이터

USB 포트

하부 패널 도어 내부

67101-N1- 0 0

■

USB 메모리용 포트 ( 정면 하부 패널 , 도어 내부 )

장비 본체에 저장한 기판 (PCB) 데이터 등을 USB 메모리에 백업할 때 사용합니다 . USB 메모리를 삽입해서 조작할 때에

는 , 반드시 이 도어를 닫아 주십시오 .

주의

옵션인 키보드의 USB 단자는 여기에 접속하지 말아 주십시오 .

■

메인 압력 레귤레이터 , 에어 공급 / 배출 스위치

장비에 공급되어 있는 에어압의 표시와 조정을 합니다 . 상세한 설명은 , 부록의「1.1 에어압 조정부」를 참조해 주십시오 .

1-3

■

정면 우측 하부 패널

패널 내부에 , 각 유니트의 브레이커와 전원 접속단자가 있습니다 . 가동중에는 닫아 주십시오 .

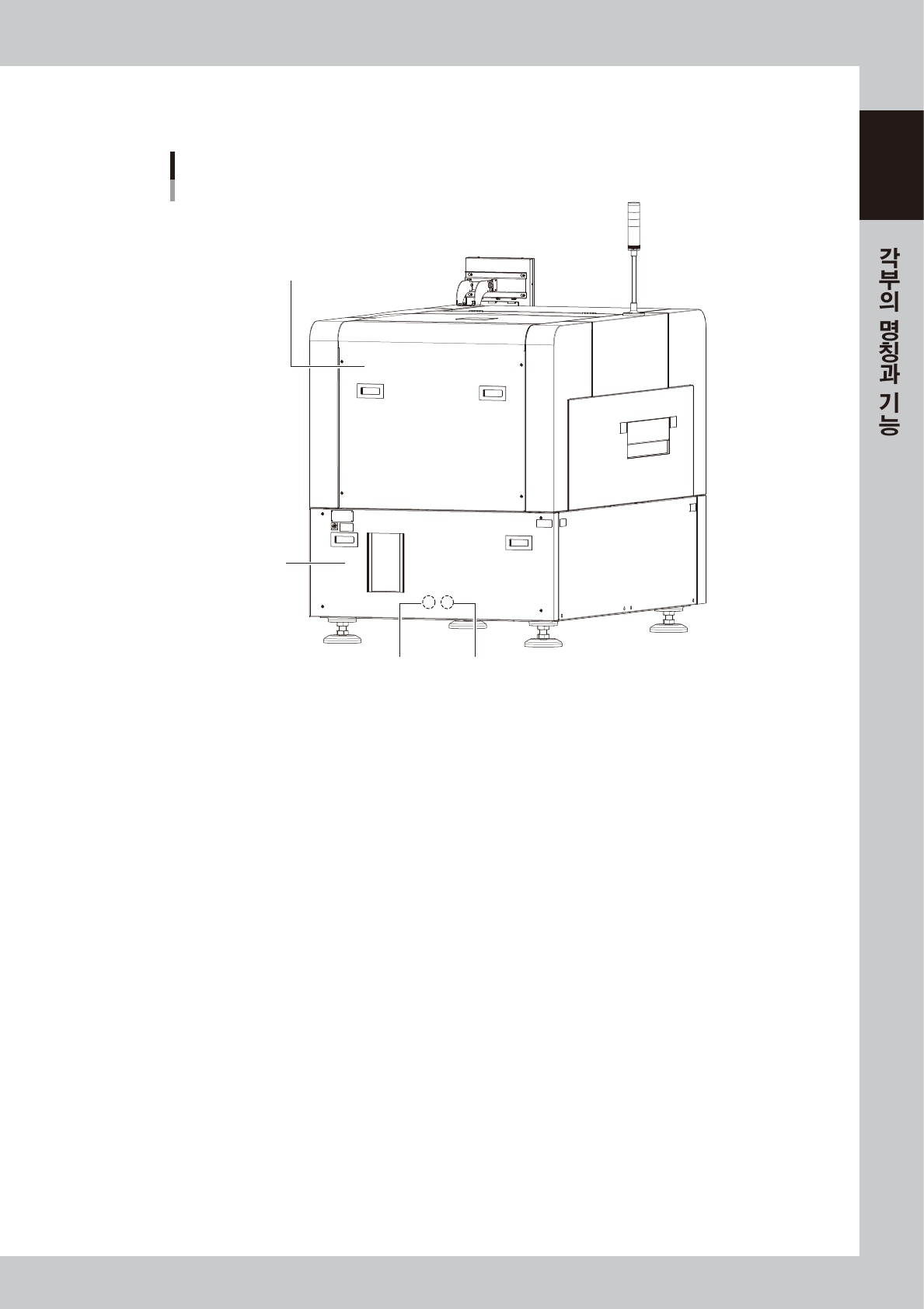

장비 본체

배면

배면 커버

배면 하부 패널

Previous Interface Next Interface

67102-N1-00

■

배면 커버

이 커버를 열면 비상정지와 같은 상태로 되며 , 장비의 동작이 멈춥니다 . 가동중에는 커버를 닫은 상태로 해 주십시오 .

■

배면 하부 패널

패널 내부에 , 시스템 메인보드를 시작해서 , 전원보드 , 서보 제어보드 , 비젼보드 등이 있습니다 . 가동중에는 닫은 상태로

해 주십시오 .

■

기기간 접속 커넥터 ( 배면 하부 패널 내부 )

상류측과 하류측 장비를 접속하기 위한 커넥터입니다 . 상세한 설명은 , 부록의「1.3 기기간 입출력 커넥터」를 참조해 주십

시오 .
