4-9 4 5 .2 롤 사이즈를 변 경 할 경우 셋 업 전 환 등 으로 롤 사이 즈 를 변 경 할 경 우는 , 전 용 의 클리 너 폭 변 경 유 닛 ( 옵 션 ) 을 사 용 할 필 요가 있 습 니 다 . █ 클 리너 폭 변경 유 닛 부품번 호 부품명칭 비고 KHT -M36C0-00X RO LL UNIT 53 0 축 홀더 2 세 트 , 롤 심지 , 플레이트 (530 ｍｍ用 ) KHT -M36C…
4-8
4
5.1 같은 롤 사이즈를 사용할 경우
e
1
비상정지 버튼을 누른후 , 정면 패널을
오픈합니다 .
2
와인딩 축의 사용종료 거즈 롤을 탈거
합니다 .
사용종료한 거즈 롤을 왼쪽으로 밀면서 , 와인딩
축 ( 하부 ) 으로부터 탈거합니다 . 이 때 , 롤 심지
의 우측단에 끼워져 있는 축 홀더도 같이 빼 주십
시오 .
3
상부 롤 축에 남아 있는 롤 심지를
와인딩 축에 바꿔끼웁니다 .
상부의 빈 롤 심지를 왼쪽으로 밀고 , 심지의 오른
쪽에 끼워넣은 축 홀더채로 탈거해서 , 와인딩 축
( 하부 ) 에 끼웁니다 .
4
새로운 거즈 롤 심지에 축 홀더를 끼웁
니다 .
사용 종료한 거즈 롤 심지의 우측단에 끼워져 있는
축 홀더를 빼고 , 새로운 거즈 롤 심지의 우측단에
끼워넣습니다 .
67403-N1-00
n
주의
축 홀더를 새로운 거즈 롤 심지에 끼워 넣을 때 , 거즈 롤의 공
급 회전방향에 주의해 주십시오 .
5
새로운 거즈 롤을 상부 롤 축에 끼웁
니다 .
거즈 롤을 왼쪽으로 밀면서 , 상부 롤 축에 끼워 주
십시오 . 축 홀더의 가이드가 확실하게 끼워져 있
는지 확인해 주십시오 .
6
거즈 롤을 가이드에 통과시킵니다 .
좌우의 평행을 유지하면서 , 우측 그림과 같이 거
즈 롤을 가이드에 통과시켜 주십시오 .
674 0 4 -N1- 00
c
주의
거즈 롤의 이면 ( 뒷면 ) 은 사용하지 마십시오 .
7
새로운 거즈 롤의 선단을 와인딩 축에
끼운 롤 심지에 고정시킵니다 .
거즈 롤의 감김이 원활하게 되도록 접착 테이프 등
을 사용해서 고정시키고 , 와인딩 축을 2~3 번 회
전시켜서 거즈 롤을 감아 주십시오 .
c
주의
반드시 거즈 롤을 팽팽하게 감아 주십시오 . 거즈 롤이 헐렁한 상태에서 운전을 하면 , 장비의 일부와 접촉해서 파손될 우려가
있습니다 .
8
정면 패널을 닫고 , 비상정지를 해제합니다 .

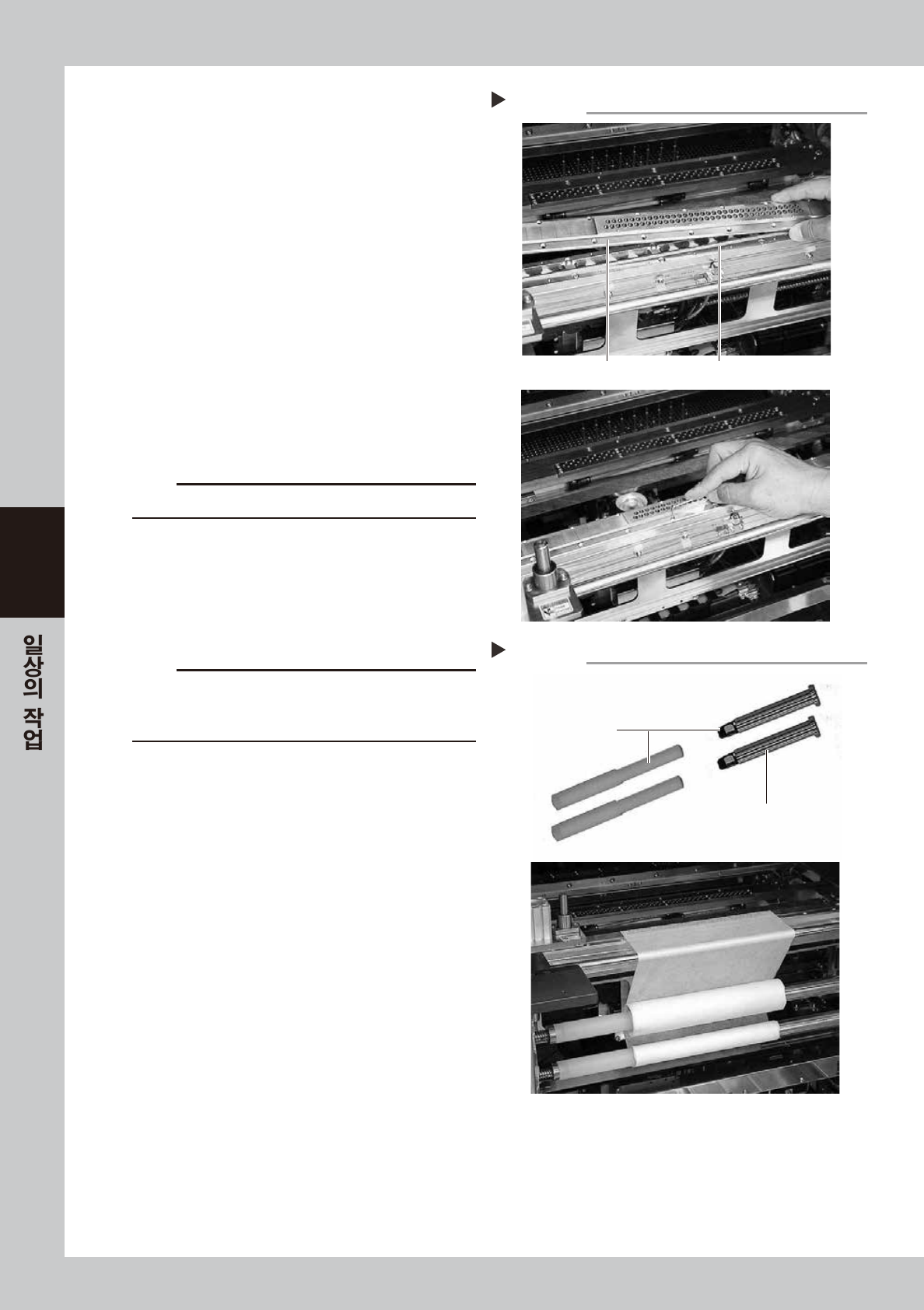

축 홀더 끼우기
Step 4
축 홀더
거즈 롤 공급회전 방향
거즈 롤의 세팅방법
Step 6
와인딩 축(감는 축)
새로운 거즈 롤
4-9
4
5.2 롤 사이즈를 변경할 경우
셋업전환 등으로 롤 사이즈를 변경할 경우는, 전용의 클리너 폭 변경 유닛( 옵션 ) 을 사용할 필요가 있습니다.
█
클리너 폭 변경 유닛
부품번호 부품명칭 비고
KHT-M36C0-00X ROLL UNIT 530 축 홀더 2 세트 , 롤 심지 , 플레이트 (530 ｍｍ用 )
KHT-M36C0-A0X ROLL UNIT 440 축 홀더 2 세트 , 롤 심지 , 플레이트 (440 ｍｍ用 )
KHT-M36C0-B0X ROLL UNIT 360 축 홀더 2 세트 , 롤 심지 , 플레이트 (360 ｍｍ用 )
KHT-M36C0-C0X ROLL UNIT 260 축 홀더 2 세트 , 롤 심지 , 플레이트 (260 ｍｍ用 )
e
1
비상정지 버튼을 누른후 , 정면 패널을
오픈합니다 .
2
롤 페이퍼를 자릅니다 .
와인딩 쪽 ( 하부 ) 롤을 빼서 롤 페이퍼를 잘라 주
십시오 .
67405-N1-00
3
공급쪽 ( 상부 ) 의 롤도 탈거합니다 .
공급쪽 롤도 와인딩 쪽 롤과 같은 식으로 탈거해
서 , 전부 제거해 주십시오 .
4
플레이트를 탈착합니다 .
클리닝용 용제의 분출구인 플레이트를 육각렌치를
사용해서 탈착해 주십시오 .
674 0 6 -N1- 0 0
c
주의
플레이트를 교환하지 않고 다른 사이즈의 롤을 사용하면 ,
용제가 유출되거나 , 클리닝 효과가 저하될 경우가 있습니다 .
반드시 적정한 사이즈로 교환해 주십시오 .

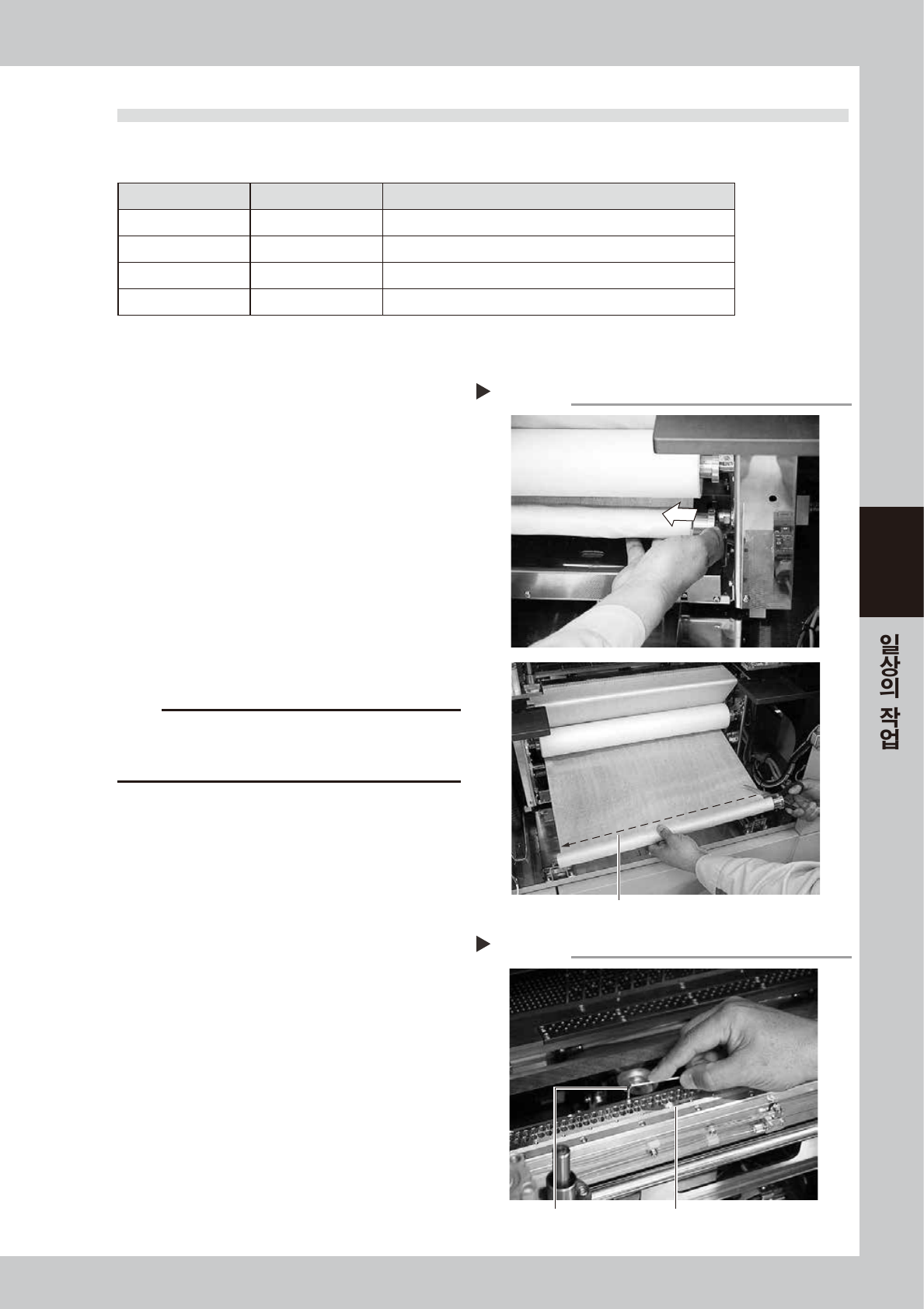

롤 페이퍼의 탈거
Step 2
자른다
플레이트의 탈착
Step 4
플레이트
육각렌치
4-10
4
5
교환할 플레이트를 장착합니다 .
차회에 사용할 롤 페이퍼 폭에 맞는 플레이트를
장착해 주십시오 .
67407-N1-00
6
공급쪽 ( 상부 ) 의 롤에 축 홀더를 장착
합니다 .
롤 페이퍼의 방향에 주의해서 양 사이드에 축 홀
더를 끼워주십시오 .
7
와인딩 쪽 ( 하부 ) 의 롤을 장착합니다 .
공급쪽과 같은 식으로 롤 심지에 축 홀더를 끼우고
세팅위치에 장착해 주십시오 .
674 08-N1- 0 0
8
거즈 롤을 가이드에 통과시킵니다 .
좌우의 평행을 유지하면서 , 거즈 롤을 가이드에
통과시켜 주십시오 .
c
주의
거즈 롤의 이면 ( 뒷면 ) 은 사용하지 마십시오 .
9
새로운 거즈 롤의 선단을 와인딩 축에
끼운 롤 심지에 고정시킵니다 .
거즈 롤의 감김이 원활하게 되도록 접착 테이프 등
을 사용해서 고정시키고 , 와인딩 축을 2~3 번 회
전시켜서 거즈 롤을 감아 주십시오 .
c
주의
반드시 거즈 롤을 팽팽하게 감아 주십시오 . 거즈 롤이 헐렁한
상태에서 운전을 하면 , 장비의 일부와 접촉해서 파손될 우려
가 있습니다 .
0
정면 패널을 닫고 , 비상정지를 해제해
주십시오 .
플레이트의 장착
Step 5
플레이트(교환용) 용제가 고이는 부분
어댑터(축 홀더)의 장착
Step 7
구동측 롤 어댑터(축 홀더)
이 부분을 롤의 심지에
끼운다
