3-9
3
3.2.2 기판단 옵셋
█
기능
기판의 결흠과 엣지의 형상에 있어서 기판검출 센서가 반응하는 위치의 틀어짐을 설정하고 , 기판의 정지위치를 옵셋하는
역할을 합니다 .
기판단 옵셋
반송방향(우→좌)
기판단
기판
센서검출 위치
기판단
기판단 옵셋 기판단 옵셋
6730 2-N1-0 0
█
설정방법
[ 인쇄 ]-「기판」탭의「v. 기판단 옵셋 좌하」또는「w. 기판단 옵셋 우하」에「옵셋티칭」버튼으로 티칭 입력합니다 .
초기값은 0.0 이며 , 사용하지 않을 경우는 , 초기값대로 해 둡니다 .
티칭방법은 다음과 같습니다 .
1. [ 인쇄 ]-「기판」탭의 [ 옵셋티칭 ] 버튼을 누릅니다 .
2. 티칭할 기판단을 선택하는 대화창이 표시되므로 , 선택하고 [OK] 버튼을 누릅니다 .

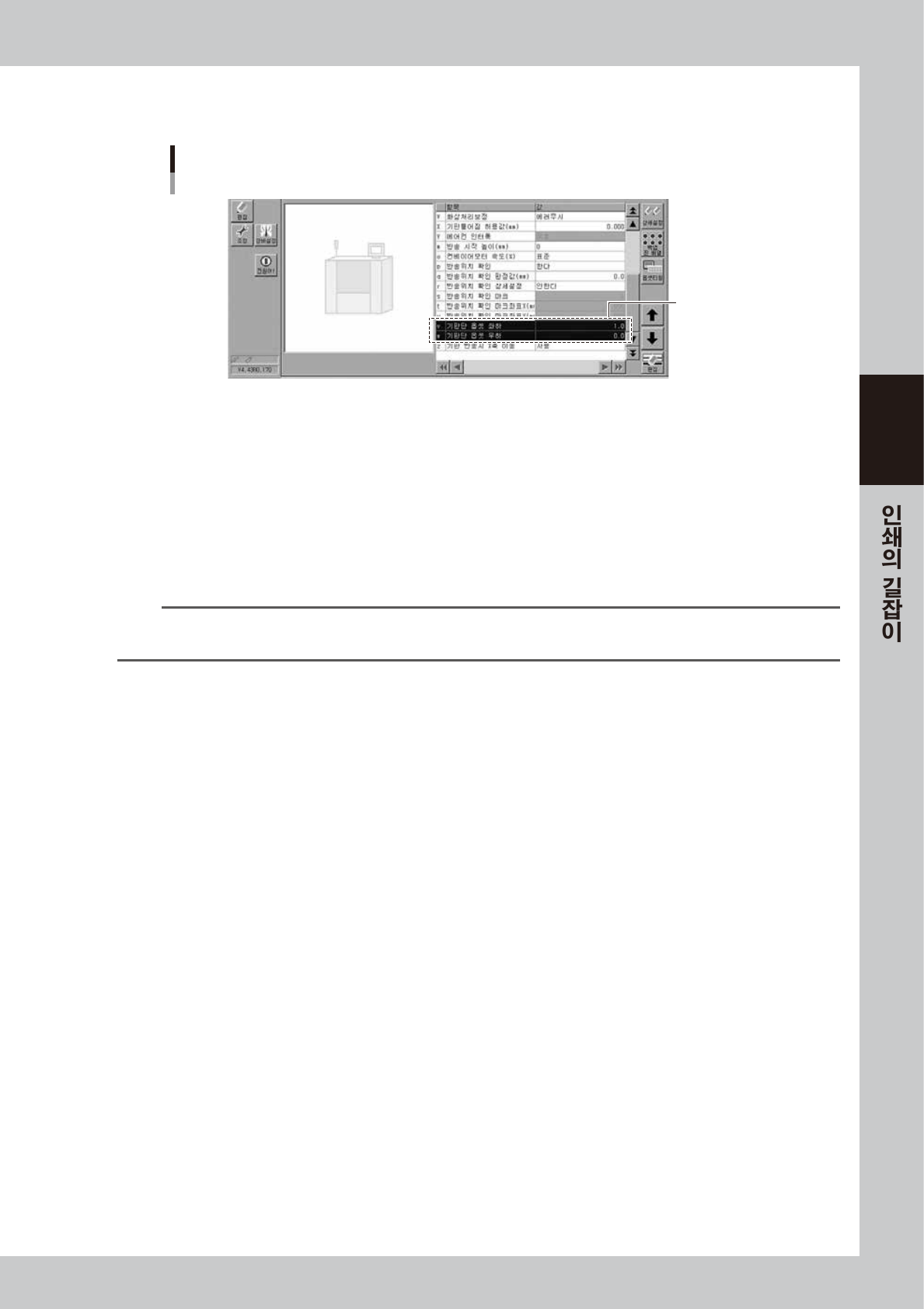

기판단 옵셋
[옵셋티칭] 버튼
[옵셋티칭] 버튼
68306-N1-00
3-10
3
3. 메시지가 표시되므로 , 지시에 따라서 기판을 반입구에 세팅하고 , [OK] 버튼을 누릅니다 .
기판을 기판고정 위치까지 반송한 후 , 카메라가 기판검지 센서가 반응을 시작한 위치로 이동하고 티칭화면이 표시됩니
다.
기판단 옵셋
메시지 화면
68307-N1-0 0
4. 기판단이 화면의 중심에 표시되도록 화살표 버튼을 조작하고 , [ 티칭 ] 버튼을 눌러 주십시오 .
기판단 옵셋
티칭 화면
기판단이 중심에 표시되도록 조작한다
68308-N1- 00
참고
[ 기판반송] 버튼을 누르면 , 기판을 입구 또는 출구로 이동시켜서 재차 검지센서까지 반송합니다.
티칭을 다시 할 경우나, 티칭한 값을 재확인 할 경우는 , 이 버튼을 눌러서 다시 조작해 주십시오 .
3-11
3
5. [ 닫기] 버튼을 눌러서 티칭화면을 닫으면, 이전화면으로 되돌아 가서 「v. 기판단 옵셋 좌하」 또는 「w. 기판단 옵셋 우하」
에 티칭한 값이 설정됩니다 .
티칭 완료
「v 기판단 옵셋 좌하」의 예
값이 입력된다
68309-N1- 00
3.2.3 컨베이어 모터 ( 기판반송 ) 속도
█
기능
컨베이어 모터 ( 기판반송 ) 속도를 변경하는 역할을 합니다 .
█
설정방법
[ 인쇄 ]-「기판」탭의「o. 컨베이어모터 속도」를 설정합니다 .
「장비설정」에 설정되어 있는 데이터를 기준으로 해서 , 속도를 올릴 경우는 +10%~+50% 까지 , 속도를 내릴 경우는 ,
-10%~-90% 까지 10% 단위로 설정할 수 있습니다 .
n
요점
• 택타임을 올릴 경우는 , 속도를 올려 주십시오 .
• 기판의 정지위치를 안정화시킬 경우는 , 속도를 낮춰 주십시오 .
