1.4 커서티칭
커서티칭이란 , 비젼 모니터상에 임의의 크기로 티칭 윈도우을 표시하고 그 중심위치를 구하는 방법입니다.
보통 티칭보다 정확한 좌표를 구할 때 사용합니다. 단 대상물이 비젼화면 안에 들어가지 않을 경우에는 사용할
수 없습니다 .
1
[ 티칭 ] 버튼을 눌러서「티칭」화면을 표시합니다 .
참고
기판상의 좌표를 티칭할 경우 기판이 고정되어 있지 않을 때는 확인 대화창이 열리므로 그 지시에 따라 기판을 컨베이어상에 반입•
고정해 주십시오 . 또한 마스크상의 좌표를 티칭할 때는 마스크를 인쇄위치에 클램프 해 주십시오 .
2
티칭유니트를 목표위치로 이동합니다 .
포인트 티칭의 Step2~6 과 같은 방법으로 실행해 주십시오 .
3
조명레벨을 조정합니다 .
비젼화면에 목표물이 선명하게 비치지 않을 경우는 [ 마크조명 ] 버튼을 누르고 포인트 티칭과 같은 요령
으로 조명레벨을 조정해 주십시오 .
4
「커서」탭을 누릅니다 .
비젼화면에 커서티칭을 하기 위한 윈도우 ( 빨간 테두리 ) 가 표시됩니다 .

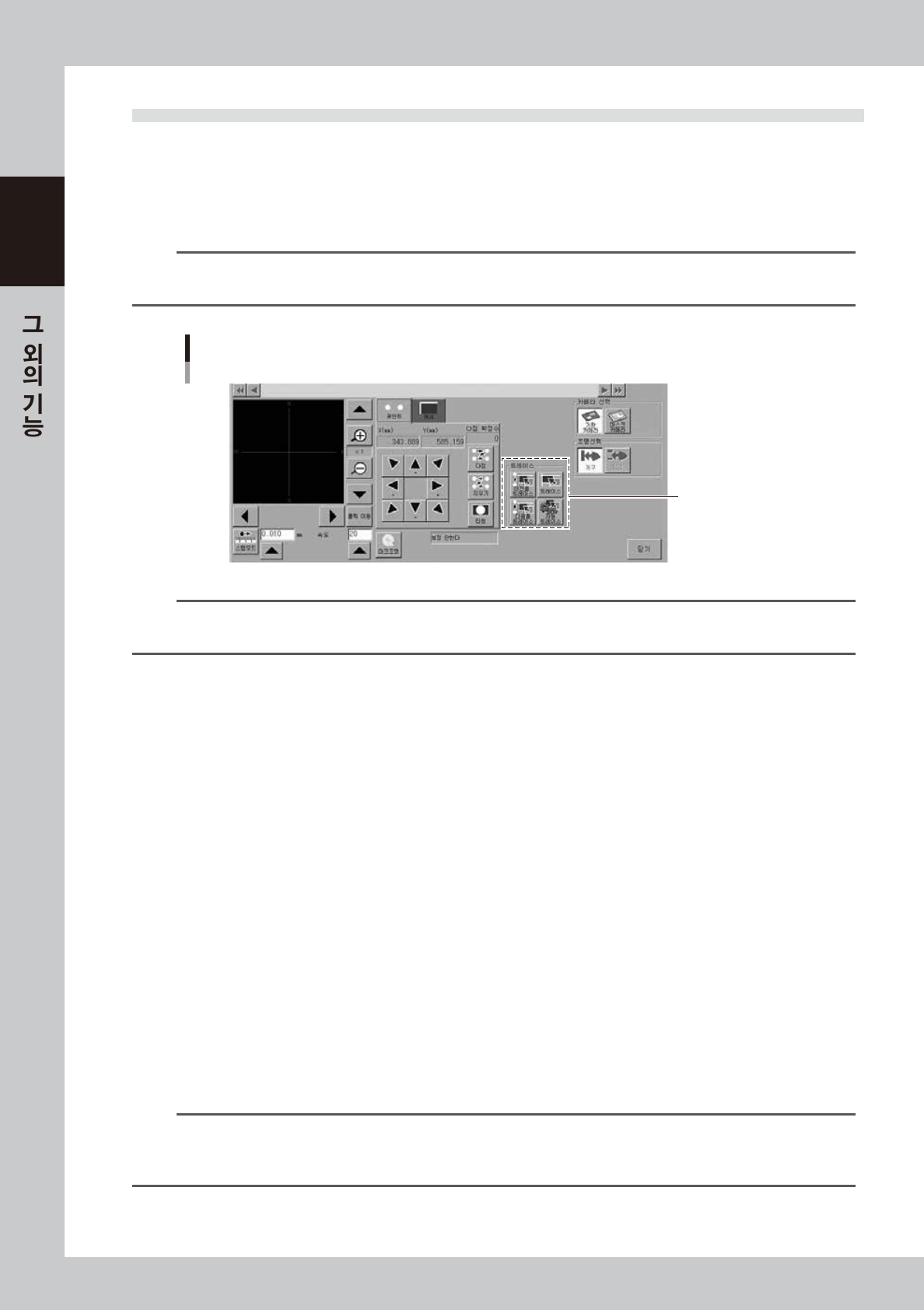

「티칭」화면
「커서」탭
커서티칭 윈도우（빨간 테두리）
68706-N1-00
7-7
7
5
티칭 모니터의 사이즈를 조정합니다 .
「커서」탭 상의 버튼을 사용해서 , 윈도우 사이즈를 조정한 다음 , 대상물 전체를 윈도우로 둘러쌉니다 .
각 버튼의 기능은 아래와 같습니다 .
[ 좌상이동 ] 버튼
윈도우 좌측 상단의 각을 정지점으로 해서 화살표키로 윈도우를 확대
•
축소할 수 있습니다 .
[ 우하이동 ] 버튼
윈도우 우측 하단의 각을 정지점으로 해서 화살표키로 윈도우를 확대
•
축소할 수 있습니다 .
[ 전체이동 ] 버튼
윈도우 전체가 이동합니다 .
[ 티칭 ] 버튼
티칭을 실행합니다 .
[ 화살표 ] 버튼
[ 좌측상단 이동 ] [ 우측하단 이동 ] [ 전체이동 ] 버튼에 따른 움직임으로 윈도우의 사이즈나 위치를 변경
합니다 .
[1 Pixel/10 Pixel] 버튼
윈도우의 사이즈나 위치를 변경할 때의 이동량을 전환합니다 .
[좌상이동][우하이동] [전체이동]
정지점
윈도우 전체가 이동한다
패턴
패턴 전체를
윈도우로 둘러싼다
윈도우의 사이즈 조정과 이동
67700-N1-00
참고
마우스 포인터를 비젼 화면상의 티칭 윈도우에 두면 포인터의 형상이 바뀌고 마우스를 드래그하면서 윈도우의 사이즈나 위치를 간
단하게 변경할 수 있습니다.
6
[ 티칭 ] 버튼을 누릅니다 .
티칭 윈도우의 중심위치의 좌표가 입력됩니다 .
7-8
7
1.5 트레이스
트레이스 기능이란 , 카메라 등의 티칭 유니트를 목적위치에 자동적으로 이동하는 기능입니다. 주로 입력된 XY
좌표를 확인하거나 솔더의 인쇄상태나 마스크 개구의 검사를 할 때 사용합니다.
1
[ 티칭 ] 버튼을 누르고「티칭 ( 트레이스 )」화면을 표시합니다 .
「티칭」화면과 같은 화면이 표시됩니다 .
참고
기판상의 좌표를 트레이스할 경우 기판이 고정되어 있지 않을 때는 확인 대화창이 표시되므로 , 그 지시에 따라 기판을 컨베이어상
에 반입•고정해 주십시오 . 또한 마스크상의 좌표를 트레이스 할 경우는 마스크를 인쇄위치에 클램프 해 주십시오 .
「티칭 (트레이스)」화면
[트레이스] 버튼
68707-N1- 00
참고
스탭모드나 속도 설정은 무효이므로 어떤 수치라도 상관없습니다. （트레이스의 이동속도는 고정되어 있으므로 , 변경할 수 없습니
다 .）
2
트레이스할 데이터를 선택합니다 .
「티칭 ( 트레이스 )」화면의 상단 데이터 행에 커서를 맞추고 선택하십시오 .
3
안전을 확인합니다 .
트레이스를 실행하면 티칭유니트가 이동합니다 . 가동 범위내에 신체의 일부 등이 없음을 확인해 주십시
오.
4
[ 트레이스 ] 버튼을 누릅니다 .
트레이스가 실행되고 트레이스된 위치가 화면에 표시됩니다 . 필요에 따라 아래의 버튼을 구분하여 사용
해 주십시오 .
[ 트레이스 ] 버튼
선택된 데이터 좌표에 트레이스합니다 .
[ 이전을 트레이스 ] 버튼
선택된 데이터 행의 이전 데이터 좌표에 트레이스합니다 .
[ 다음을 트레이스 ] 버튼
선택된 데이터 행의 그 다음 데이터 좌표에 트레이스합니다 .
[ 자동 트레이스 ] 버튼
선택된 데이터 행의 그 다음 데이터를 자동적으로 연속 트레이스합니다 .
참고
「육안 기판검사」탭이나「육안 마스크검사」탭의 [ 티칭 ] 버튼을 누르고 열린 「티칭 ( 트레이스 )」화면에서 검사좌표가 입력된 경우
는 [이전을 트레이스 ] [ 다음을 트레이스 ] [ 자동 트레이스 ] 버튼을 사용하면 쉽게 육안검사를 할 수 있습니다.
( 제 5 장「3.2 기판 데이터의 상세설정」「4.2 마스크 데이터의 상세설정」을 참조 .)
