5-7
5

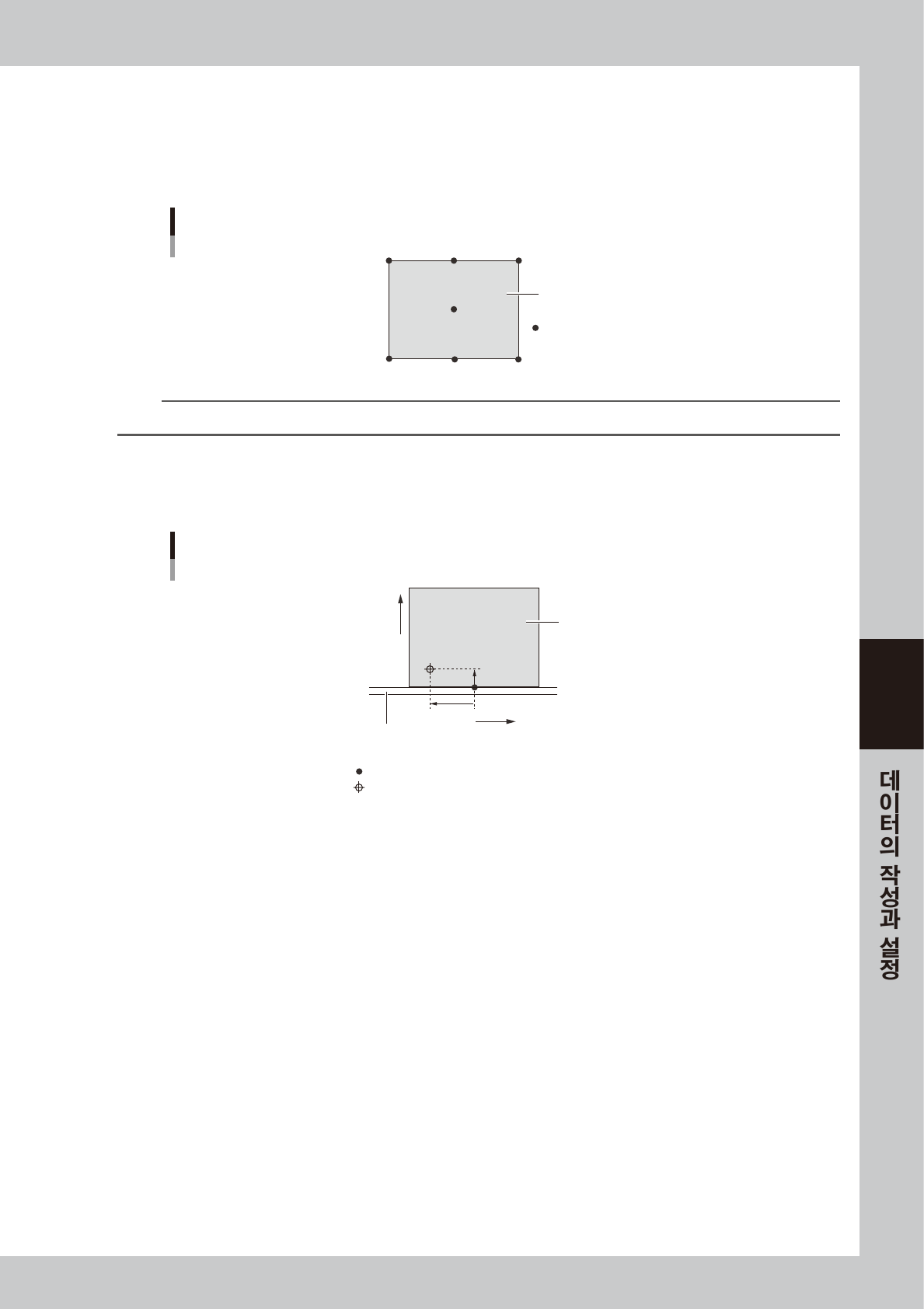

F. 기판 기준위치
기판상의 설정좌표를 기판의 어느 위치에서의 좌표로서 설정할지 선택합니다 .「기판중앙」,「기판 앞쪽중앙」,「기판 안쪽
중앙」,「기판 앞쪽좌측」,「기판 앞쪽우측」,「기판 안쪽좌측」,「기판 안쪽우측」중에서 선택해 주십시오 .
초기값은「기판 앞쪽좌측」이 기판의 기준위치로 되어 있습니다 . 또 , 기판상의 모든 좌표는 하기의「기판 기준위치」에서
의 좌표로 됩니다 .
기판 기준위치
기판 기준위치
기판
67502-N1- 00
참고
기판상의 설정좌표에는 「원점 XY」, 「기판 피듀셜」, 「검사좌표」가 있습니다 .
G,H. 원점 X, Y （mm）
기판 피듀셜 좌표의 원점이 「기판 기준위치」와 다를 경우「기판 기준위치」에 대한 기판원점의 XY 위치（mm）를 입력합
니다 .
기판 기준위치의 기판원점
-X
+X
+Y
+Y
고정측 (앞쪽)
컨베이어 레일
기판
기판좌표 기준위치（기판 전면중앙）
기판원점
67503-N1- 00
I. 공회전 타이머 （초）
일반적인 형상의 기판이면「1（초）」로 설정합니다 . 특수한 형상（홈 ( 노치 ), 중간 홀 등）의 기판은 컨베이어 출구센서가
기판반출을 잘못 인식할 수 있습니다 . 이 경우 공회전 타이머를 설정하면 기판검출 센서가 꺼진 후에도 설정된 타이머만
큼 컨베이어를 회전시켜서 기판반출을 완료할 수 있습니다 . 0~9 초의 수치를 입력해 주십시오 .
J. 기판흡착
옵션의 기판흡착 유니트를 장착한 장비에 한해서만 사용가능합니다 . 보통은 「미사용」으로 설정합니다 . 휘어진 기판 ,
얇은 기판 등을 인쇄할 때 「사용」으로 설정하면 기판의 아랫면을 흡착해서 고정할 수 있습니다 . 이 파라미터를 「사용」
으로 설정한 경우는 「흡착 타이머」와「기판흡착 시퀀스」도 설정해 주십시오 .
K. 흡착 타이머 （msec）
「기판흡착」파라미터를「사용」으로 했을 경우의 흡착시간（msec）을 설정합니다 . 푸쉬업의 상승이 완료되고 다음 동작
을 시작할 때까지의 정지시간입니다 . 옵션의 기판흡착 유니트를 장착한 장비만 유효합니다 .
L. 기판흡착 시퀀스
「기판흡착」 파라미터를 「사용」으로 설정했을 경우에만 유효합니다 . 기판의 흡착동작을 기판의「클램프 앞」「클램프 뒤」
에서 선택합니다 .
M. 엣지클램프
기판을 측면에서 고정하는 엣지 클램프의「사용」「미사용」을 선택합니다 .
O. 기판 플랩
기판의 틀을 위에서 누르는 기판플랩의「사용」「미사용」을 설정합니다 . 보통은「사용」으로 설정합니다 . 기판플랩을
사용하면 기판 고정시에 기판의 틀이 휘어오르는 것을 교정할 수 있습니다 .
5-8
5
Q. 기판 프레스 （옵션）
기판 전체가 휘어오르는 것을 교정하기 위한 기판 프레스의 「사용」「미사용」을 설정합니다 .（옵션의 기판프레스 유니트
를 장착한 장비만 사용 가능합니다 .）
R. 프레스 타이머 (msec)
옵션인 기판 프레스 유니트를 사용할 경우 그 작동시간을 설정합니다 .
기판 파라미터 (2)
68510-N1-0 0
S. 기판프레스 시퀀스
옵션인 기판 프레스 유니트를 사용할 경우 그 작동시작을 엣지 클램프의 「클램프 앞」으로 할지「클램프 뒤」로 할지를 설
정합니다 .
T. 푸쉬업 속도 （%）
푸쉬업 플레이트의 상승
•
하강속도를 퍼센트로 지정합니다 . 보통은 100 으로 적당합니다만 , 면 받침 지그나 백업핀이 기
판에 닿을 때의 충격을 완화시킬 때는 수치를 내려 주십시오 .
U. 인쇄실행
「실행」을 선택하면 일반적인 인쇄운전을 합니다 .「스킵」을 선택하면 스퀴지 헤드에 인쇄압력을 가하지 않고 운전을 합
니다 .
V. 화상처리 보정
기판 피듀셜마크 인식시의 처리방법을 지정합니다 . 보통은「보정일반」으로 합니다 . 이 경우 마크인식 에러가 발생하게 되
면 장비는 에러정지됩니다 . 「에러무시」를 선택하면 마크인식 에러가 발생하여도 에러정지되지 않고 운전은 계속됩니다 .
X. 기판틀어짐 허용값
기판피듀셜 마크인식 위치 , 로컬피듀셜 마크인식 위치에서 체크할 기판의 변형 ( 틀어짐 ) 성분의 허용치를 설정합니다 .
허용치에 「0.00」이 입력된 경우는 틀어짐 체크는 실행되지 않습니다 . 자동 운전중에 기판피듀셜 마크 또는 로컬피듀셜
마크를 인식해서 얻은 변형 성분 계산치가 여기에서 설정한 허용치를 넘으면 에러 메시지가 표시되고 장비가 정지됩니다 .
에러메시지 화면을 닫은 후 , 그대로 기판을 인쇄할지 , 혹은 인쇄하지 않고 기판을 반출할지를 표시되는 대화창에 따라 선
택할 수 있습니다 .
기판틀어짐 허용값 초과
68511-N1- 00
Y. 에어컨 인터록 ( 옵션 )
옵션의 온도조정 유니트를 사용한 경우 이상온도 검출시 인터락 기능을「유효」로 할지 「무효」로 할지를 설정합니다 .
m. 반송시작 높이 (mm)
실장 종료후 , 컨베이어 출구로의 기판반송은 푸쉬업 유니트 하강후에 시작됩니다 . 이미 기판뒷면에 부품이 탑재되어 있는
경우는 , 푸쉬업 유니트가 충분히 하강하지 않으면 부품과 유니트가 간섭할 우려가 있습니다 . 이 파라미터에 의해 기판종
류별로 푸쉬업 유니트의 하강 높이를 지정할 수 있습니다 . 이면 실장완료 부품의 높이나 기판의 휘어짐 등에 의해 몇 mm
하강시킬 것인지 5~50mm 의 수치로 입력하여 주십시오 .
0mm 로 설정한 경우는 , 최대 하강높이까지 하강합니다 .
5-9
5
o. 컨베이어모터 속도 (%)
컨베이어 모터 ( 기판반송 ) 속도를 설정합니다 . 장비설정에 설정되어 있는 데이터를 표준으로 하여 + 측으로 50%, - 측으
로 90% 까지 10% 단위로 설정할 수 있습니다 .
p. 반송위치 확인
반송위치 확인 여부를 설정합니다 . 보통「한다」로 설정합니다 .
「한다」로 설정되어 있을 경우 , 반송된 기판이 고정되기 전에 피듀셜 카메라로 첫번재 피듀셜 마크를 인식하고 기판의
위치를 확인하는 동작을 실행합니다 .
q. 반송위치 확인 판정값 (mm)
반송위치 확인을 실행할 때 , 기판 위치의 수정 여부를 판정하는 값을 입력합니다 . 0.0~5.0mm 까지 입력할 수 있습니다 .
마크의 위치가 여기에서 설정한 범위에서 벗어나면 마크가 틀어진 만큼 기판을 이동시킵니다 .
( 이 파라미터는 ,「p: 반송위치 확인」을「한다」로 설정한 경우에 유효합니다 .)
r. 반송위치 확인 상세설정
피듀셜 마크 , 또는 첫번째 마크와는 다른 마크를 반송위치 확인에 사용할 경우에 설정합니다 . 보통「안한다」로 설정합니
다 . ( 이 파라미터는 ,「p: 반송위치 확인」을「한다」로 설정한 경우에 유효합니다 .)
s. 반송위치 확인 마크
반송위치 확인 상세설정에서 사용하는 마크의 번호를 입력합니다 . 입력 가능한 수치는 0~128 입니다 .
반송위치 확인에서 사용하는 마크는 , 마크조정을 실행해서 인식상태를 확인하고 , 마크 정보에 등록해 둘 필요가 있습니
다 .( 이 파라미터는 ,「r: 반송위치 확인 상세설정」을「한다」로 설정한 경우에 유효합니다 .)
t. 반송위치 확인 마크좌표 X(mm)
반송위치 확인 마크의 X 좌표를 입력합니다 .
( 이 파라미터는 ,「r: 반송위치 확인 상세설정」을「한다」로 설정한 경우에 유효합니다 .)
u. 반송위치 확인 마크좌표 Y(mm)
반송위치 확인 마크의 Y 좌표를 입력합니다 .
( 이 파라미터는 ,「r: 반송위치 확인 상세설정」을「한다」로 설정한 경우에 유효합니다 .)
v. 기판단 옵셋 좌하 , w. 기판단 옵셋 우하
기판의 형상에 따라 기판단을 기판검출 센서가 검지할 수 없을 경우 , 기판단에서 센서 검지 위치까지의 거리를 [ 티칭 ]
버튼으로 티칭입력합니다 .
초기값은 0.0 입니다 . 사용하지 않을 경우는 초기값대로 해 둡니다 .
기판단 옵셋의 설정에 관해서는 , 제 3 장「3.2.2 기판단 옵셋」을 참조해 주십시오 .
기판단 옵셋
반송방향(우→좌)
기판단
기판
센서 검지 위치
기판단
v w
6752 8-N1-0 0
z. 기판 반송시 X 축 이동
상하류측 장비가 기판을 주고 받을 때에 인쇄 테이블 (X 축 ) 을 이동시킴으로써 , 이동에 따르는 타임로스를 최소화는 기능
입니다 .
사용 : 상하류측 장비가 기판을 주고 받을때에 X 축 ( 인쇄 테이블 ) 을 이동시켜서 기판을 반송합니다 .
미사용 : 상하류측 장비가 기판을 주고 받을때에 X 축 ( 인쇄 테이블 ) 은 이동하지 않습니다 . 택타임을
경감시키기 위해서는 ,「미사용」을 선택해 주십시오 .
c
주의
기판 반송시 X 축 이동은 , 기판 사이즈 X 가 100.0mm 이상의 경우에만 유효합니다 .
기판 사이즈 X 가 100.0mm 미만의 경우는 , 설정에 관계없이「사용」동작을 실행합니다 .
