6-27
6
3.2.2 이력 유틸리티
이력 유틸리티에서는 , 외부 미디어에 이력정보를 일괄로 저장하거나 , 이력정보를 일괄로 클리어/ 리세트할 수 있
습니다 .
「셋업」-[이력 ] 버튼을 눌러서「이력 유틸리티」를 표시합니다.

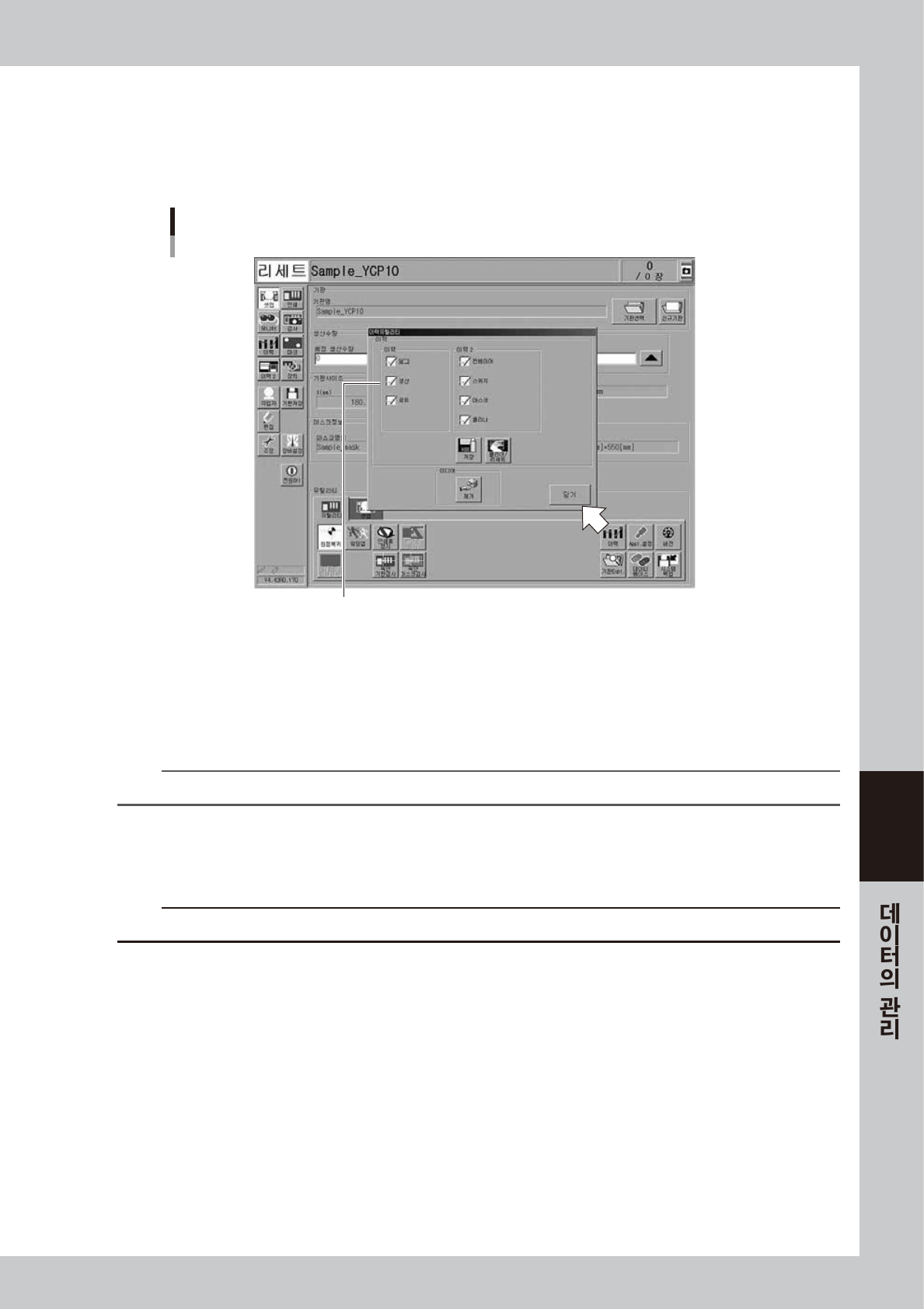

이력 유틸리티
필요한 항목에 체크한다
68634 -N1- 0 0
일괄로 저장할 경우
1. 저장할 항목의 체크박스에 체크해서 [ 저장 ] 버튼을 누릅니다 .
2. 미디어의 선택화면이 표시되므로 , 확인하고 [OK] 버튼을 누릅니다 .
3. 저장확인 대화창이 표시되므로 [ 예 ] 버튼을 눌러서 실행합니다 .
4. 저장완료 대화창이 표시되므로 , [OK] 버튼을 눌러서 화면을 닫습니다 .
참고
외부 미디어에는,「My History」라는 폴더명으로 저장됩니다.
일괄로 클리어 / 리세트할 경우
1. 삭제할 항목 ( 이력 ) 이나 세팅할 항목 ( 이력 2) 의 체크박스에 체크하고 [ 클리어 / 리세트 ] 버튼을 클릭합니다 .
2. 확인 대화창이 표시되므로 , [ 예 ] 버튼을 눌러서 실행합니다 .
c
주의
삭제한 데이터는 복구할 수 없으므로 , 주의해 주십시오 .
제 7 장 그 외의 기능
목차
1. 티칭과 트레이스 7-1
1.1 [ 티칭 ] 버튼 7-1
1.2 「티칭」화면 7-2
1.3 포인트 티칭 7-3
1.4 커서티칭 7-6
1.5 트레이스 7-8
2. 패턴매칭 7-9
2.1 패턴등록 7-10
2.2 패턴매칭의 사용방법 7-14
3. 백업 핀 배열 7-15
4. 수동 조작 7-16
4.1 「축 이동」화면 7-17
4.2 [ 장치 ]-「컨베이어」탭 화면 7-19
4.3 [ 장치 ]-「마스크」탭 화면 7-20
4.4 [ 장치 ]-「스퀴지」탭 화면 7-21
4.5 [ 장치 ]-「클리너」탭 화면 7-22
4.6 [ 장치 ]-「I/O」탭 화면 7-23
7-1
7
1. 티칭과 트레이스
1.1 [ 티칭 ] 버튼
티칭이란 , 카메라 등의 티칭 유니트를 사용해서 XY 좌표값을 구하는 기능입니다. 티칭을 실행하기 위해서는
조작화면의 [ 티칭 ] 버튼을 누르고 「티칭」화면을 표시합니다. [ 티칭 ] 버튼은 다음의 5 군데에 있으므로
목적에 따라 선택해 주십시오 .
1. [ 인쇄 ]-「기본설정」탭 화면
기판상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
2. [ 인쇄 ]-「기판」탭 화면
기판상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
3. 「육안 기판검사 좌표」대화창
이 대화창은 [ 인쇄 ]
–
「기판」탭 화면의 [ 상세설정 ] 버튼을 누르면 표시됩니다 . 기판의 검사좌표의 티칭이나 트레이스를
실행할 수 있습니다 .
4. [ 인쇄 ]-「마스크」탭 화면
마스크상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
5. 「육안 마스크검사 좌표」대화창
이 대화창은 [ 인쇄 ]
–
「마스크」탭 화면의 [ 상세설정 ] 버튼을 누르면 표시됩니다 . 마스크 검사좌표의 티칭이나 트레이스
를 실행할 수 있습니다 .

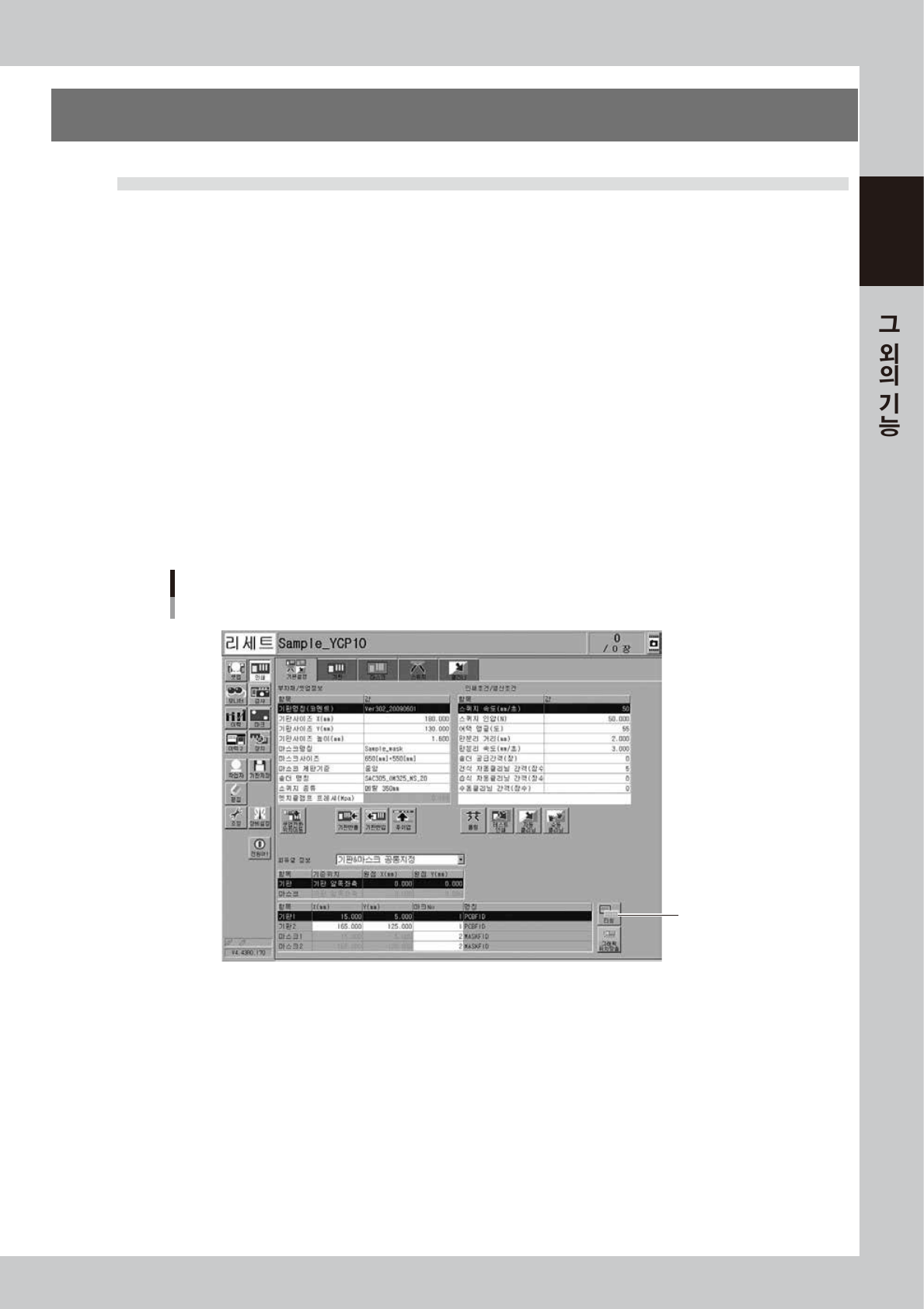

[티칭] 버튼
「기본설정」탭의 예
[티칭] 버튼
68700-N1-00
