● M 사이즈 매트릭스 플레이트 ( 옵션 )
기존의 L 사이즈 매트릭스 플레이트의 경우는 , 2 장을 사용해서 운용해 왔으나 , M 사이즈 (L330xW250mm) 기판을 생산
할 경우는 , 옵션인 M 사이즈 매트릭스 플레이트 1 장으로 운용할 수가 있으므로 , M 사이즈 기판에 대해 셋업이 용이해 집
니다 . 다음과 같이 M 사이즈 매트릭스 플레이트를 장착하는 방법에 대해서 설명합니다 .
c
주의
장비의 푸쉬업 플레이트가 구 타입의 경우는 , M 사이즈 매트릭스 플레이트를 장착할 수가 없습니다 . 타입을 구별하는 방법은 ,
푸쉬업 플레이트의 중심선이 M 사이즈 매트릭스 플레이트와 일치하면 신 타입입니다 . ( 아래그림 참조 )
M 사이즈 매트릭스 플레이트
L : 330mm
대응 기판사이즈 ： 330x250mm (M 사이즈)
W : 245mm
67118-N7-0 0
█
장착방법
푸쉬업 플레이트의 중심선에 매트릭스 플레이트의 중심선을 맞추면서 , 푸쉬업 플레이트의 앞쪽 측면에 단차가 없도록
맞춰서 장착합니다 .
매트릭스 플레이트의 장착
푸쉬업 플레이트의 측면 푸쉬업 플레이트의 중심선
매트릭스 플레이트의 중심선
<장착 전> <장착 후>
장비 정면
M사이즈 (옵션)
67119 - N1- 00
1-15
1
5. 클리닝부
5.1 클리닝 유니트
장비의 정면과 배면의 패널을 열면 , 내부에 클리닝 유닛이 탑재되어 있습니다 . 인쇄마스크의 개구부에 부착된
솔더나 뒷면에 묻어 들어간 솔더를 거즈 롤로 닦아냅니다 . 클리닝은 「자동」과「수동」, 그리고 용제를 사용하는
「습식」과 사용하지 않는「건식」을 선택할 수 있습니다 .
클리닝 유닛과 용제 보틀
12
67112-N1- 00
1. 거즈 롤
마스크의 뒷면에 흘러 들어간 솔더나 Flux 를 닦아냅니다 . 거즈 롤의 교환방법에 대해서는 제 4 장「5. 클리닝용 거즈 롤의
교환」을 참조 하십시오 .
2. 용제 보틀 ( 본체 좌측 하부 )
클리너 거즈에 용제를 스며들게 해서 , 솔더를 녹이면서 마스크의 클리닝을 할 때 사용합니다 . 보틀 캡의 커넥터를 본체의
커넥터에 확실하게 끼워서 사용해 주십시오 .
w
경고
클리닝용 용제에는 이소프로필 알코올 또는 에틸알코올 이외에는 사용하지 마십시오 . 다른 용제를 사용하면 인화할 우려가 있
습니다 .
w
경고
아세톤은 절대로 사용하지 마십시오 . 용제튜브나 클리닝 장치를 열화시켜서 세정액이 샐 우려가 있습니다 . 또한 사용한 클리
닝용 알코올은 반복해서 사용하지 마십시오 .
w
경고
이소프로필 알코올을 사용할 경우는 취급에 주의 하십시오 . 장기간 흡입하면 인체에 해를 끼칠 가능성이 있습니다 .
1-16
1

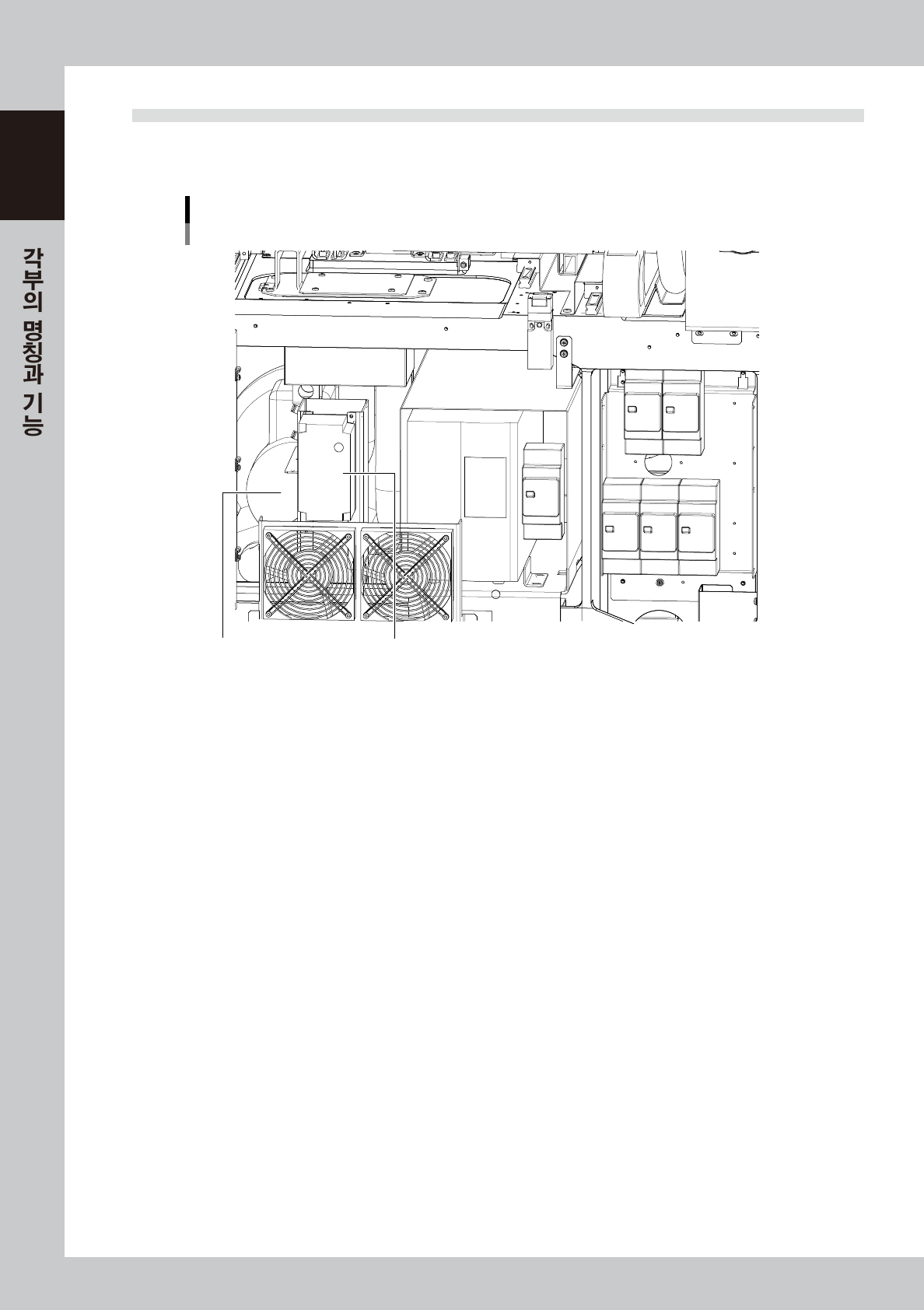

5.2 흡인 블로어 유니트
YCP10 은 , 장비 본체의 정면하부 패널 내부에 흡인 블로어 유니트가 내장되어 있습니다.
자동 클리닝시, 마스크의 개구부에 부착한 솔더와 뒷면에 흘러 들어간 솔더를 흡인합니다.
흡인 블로어 유니트
흡인 블로어 유니트 인버터
67113 -N1- 00
