제 1 장 각 부 의 명칭 과 기능 이 장 에서 는 , 장비의 외 관과 각 부 의 명 칭 • 기 능에 대해서 설명 합 니 다 . 각부 의 위치 나 동작 을 충분히 이해 한 후 , 본 장 비 를 조작해 주십시 오 . 목차 1 . Y CP1 0 본체 1 - 1 2. 조작 • 입 력 부 1- 4 2. 1 오 퍼레이션 패 널 버튼 1 -5 2.2 오 퍼레이션 디 스플 레이 1 - 6 2.3 키보 드…

iii

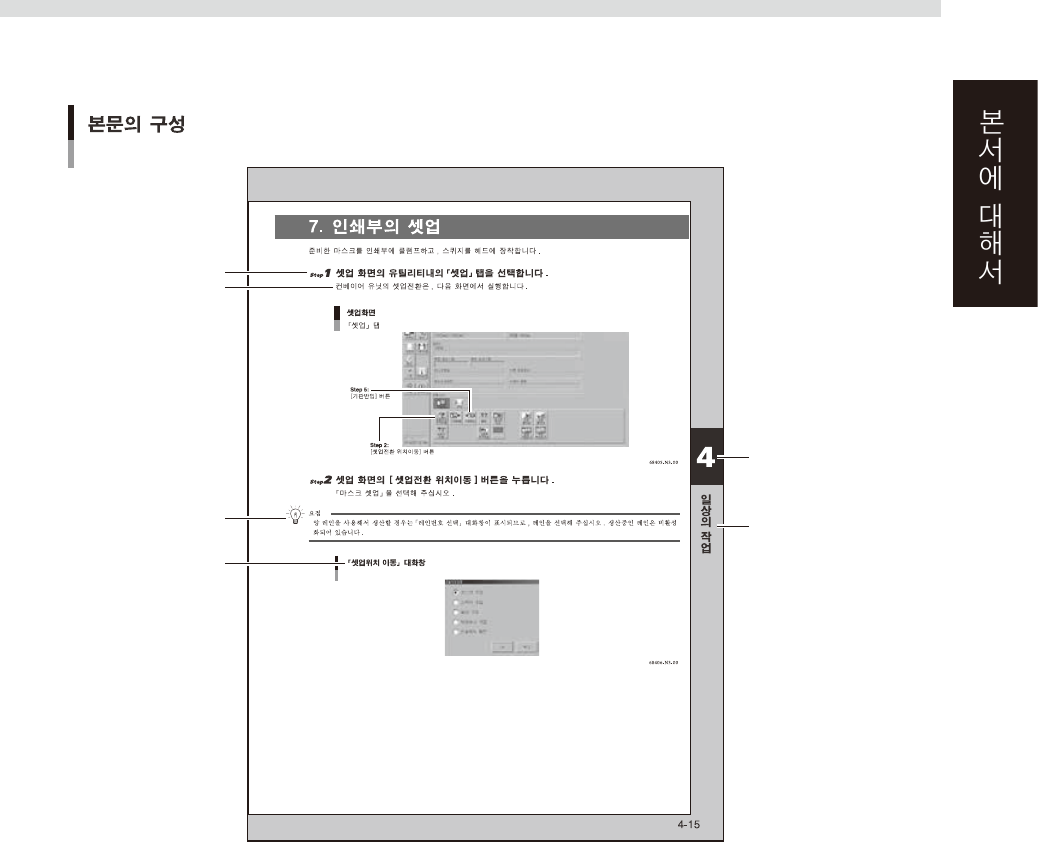

1.3 페이지의 구성

본서의 대표적인 페이지 구성을 다음과 같이 표시합니다 .

일러스트, 표

타이틀

장 타이틀

요점, 주의, 경고문

장 번호

스텝보충

스텝

67000-N1-00

■ 스텝

조작의 순서를 설명합니다 .

■ 스텝보충

스텝의 상세내용을 설명합니다 .

■ 일러스트 / 표 타이틀

일러스트와 표의 타이틀을 왼쪽 위에 표시합니다 .

■ 요점 , 주의 , 경고문

「안전의 길잡이」에서 상세하게 설명하고 있습니다 .

제 1 장 각부의 명칭과 기능

이 장에서는 , 장비의 외관과 각 부의 명칭

•

기능에 대해서 설명합니다 . 각부의 위치나 동작을 충분히

이해한 후 , 본 장비를 조작해 주십시오 .

1. YCP10 본체 1-1

2. 조작

•

입력부 1-4

2.1 오퍼레이션 패널 버튼 1-5

2.2 오퍼레이션 디스플레이 1-6

2.3 키보드 ( 옵션 ) 1-6

3. 인쇄부 1-7

3.1 스퀴지 헤드와 인쇄 테이블 1-7

3.2 3S 스퀴지 1-8

3.3 더블 스퀴지 ( 옵션 ) 1-9

4. 컨베이어 유니트 1-10

4.1 기판 고정부 ( 기판 테이블 ) 1-10

4.2 기판 서포트 1-11

5. 클리닝부 1-15

5.1 클리닝 유니트 1-15

5.2 흡인 블로어 유니트 1-16

6. 비젼 카메라 유니트 1-17

7. 서보제어 축 구성 1-18

1-1

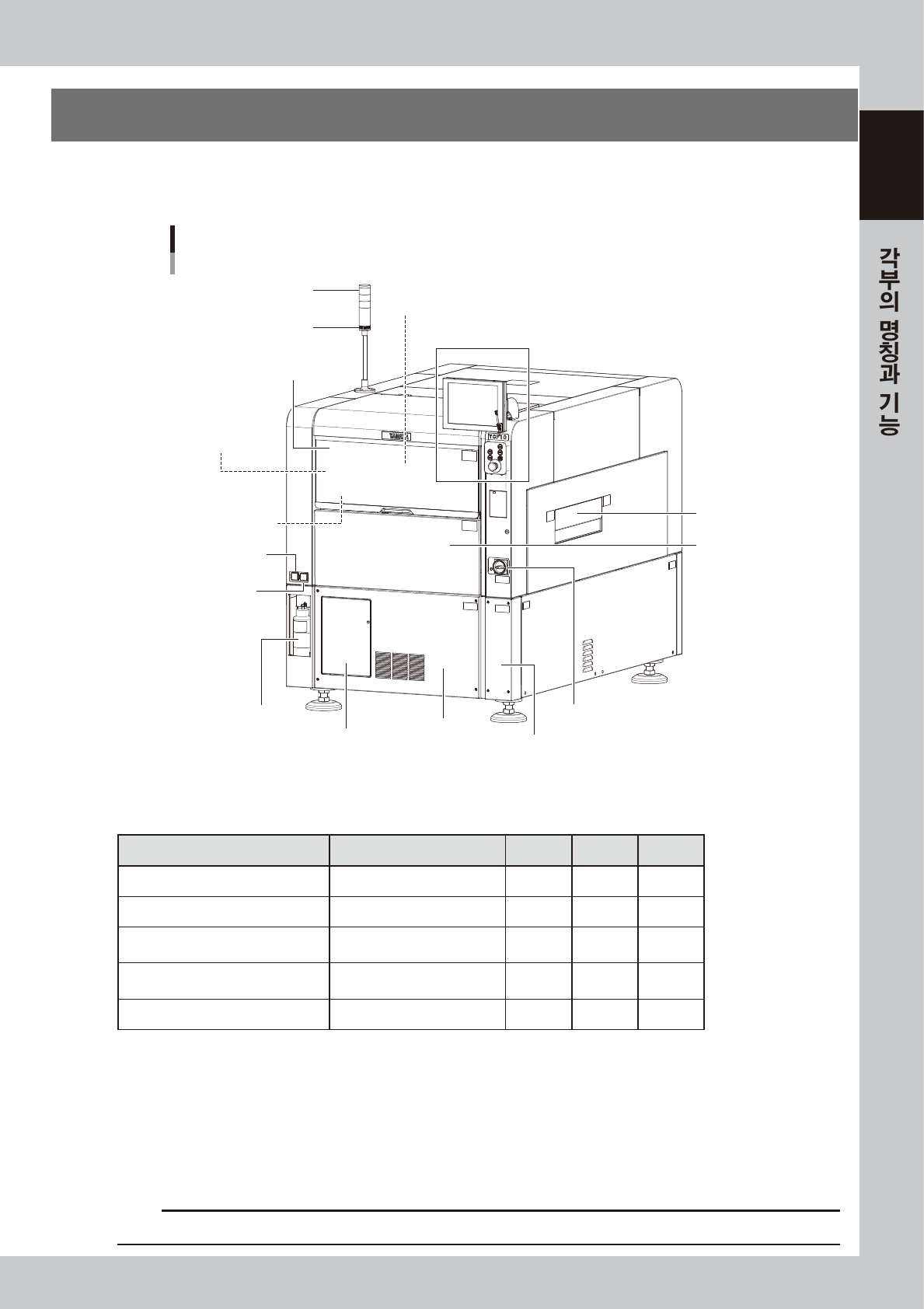

1. YCP10 본체

설치 완료한 YCP10 본체는 다음 그림과 같은 외관으로 되어 있습니다 . 각부에 관한 상세한 내용은 이후의 페이

지에 설명되어 있습니다 .

YCP10 본체

정면

표시등

조작・입력부

메인 스위치

상부도어 (안전커버)

엣지 클램프용

압력 레귤레이터

압력 표시계

클리너 부압

압력 표시계

메인 압력 표시계

정면 하부 패널

정면 하부 패널 도어

컨베이어 유니트

(인쇄 테이블 하부)

인쇄부

(스퀴지 헤드, 인쇄 테이블)

버저

정면 우측 하부 패널

정면 패널

용제 보틀

손 진입방지 셔터

67100-N1-00

■ 표시등

현재 장비의 상태를 녹 / 황 / 적색 또는 녹 / 백 / 청색으로 표시합니다 .( 두 가지 패턴에서 색을 선택 )

상태 예 녹색 적/백 황/청

워밍업 , 자동운전중 점등 ..... .....

비상정지시 , 안전커버 스위치 동작 ..... 점등 .....

시스템계열 에러발생시

버저 ON

•

오버 커런트

•

2 차 리미트오버

..... 점등 .....

운전 , 기판 데이터계열 에러발생시

버저 ON

•

에러 정지

•

인터록에 의한 정지상태

..... ..... 점등

부자재 사용불능 상태

솔더

..... ..... 점등

■

버저

장비의 이상이나 에러 발생 등을 버저로 알립니다 .( 버저에 부착된 링을 좌우로 돌려서 음량을 조절할 수 있습니다 .)

■

상부 도어 ( 안전커버 )

이 커버를 열면 비상정지와 같은 상태로 되며 , 장비의 동작이 멈춥니다 . 가동중에는 커버를 닫은 상태로 해 주십시오 .

■

메인 스위치

장비의 전원을 ON/OFF 하기 위한 스위치입니다 . 오른쪽으로 돌리면 전원이 ON 됩니다 .

주의

전원을 다시 켤 경우에는 , 약 2 초 이상 기다린 후에 켜 주십시오 .
