2-8
• •
2
2.3.1 벨트 TypeA
1
컨베이어폭을작업하기수월한폭으로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을눌러서컨베이어폭
변경대화창을표시합니다 .
2.「변경후의컨베이어폭」란에육각렌치가들어
갈정도의수치를입력하고[OK] 버튼을누릅
니다 . 컨베이어가지정된폭으로변경됩니다 .
58202-N1- 0 0
e
2
비상정지버튼을누르고 ,상부도어를
오픈합니다 .
작업을안전하게실행하기위해서 ,반드시장비를
비상정지상태로해주십시오 .
3
마스크가이드플레이트를탈착합니다 .
육각렌치 (3mm) 로마스크가이드플레이트를고
정하고있는볼트 (4 개 ) 를분리하고 ,좌우에있
는마스크가이드플레이트를탈착합니다 .
57216 -N1-10
4
벨트의텐션을느슨하게합니다 .
1.벨트를느슨하게하기전에 ,텐셔너의현재위
치를마커펜으로마킹해둡니다 .
2.빠지지않을정도로육각렌치 (4mm,5mm) 로
텐션고정볼트를풀어주십시오 .
5
텐셔너를임시로고정합니다 .
텐션을강하게할경우는 ,텐셔너고정볼트의체
결위치를우측그림의검은색화살표방향으로 ,
텐션을약하게할경우는 ,흰색화살표방향으로
슬라이드시켜서임시로고정해둡니다 .
57221-N1-10
6
측정SPAN 을계측합니다 .
스케일로우측그림과같이SPAN( 풀리간의거
리 ) 을계측해주십시오 .
57226-N 1- 00
컨베이어 폭의 변경
Step 1
Step 3
마스크 가이드 플레이트의 탈착
볼트
마스크 가이드 플레이트
Step 4, 5
육각렌치(4mm)
육각렌치(5mm)
컨베이어 벨트
텐셔너(풀리)
텐셔너 고정볼트
마킹
컨베이어 반송벨트의 텐션조정
측정 SPAN의 계측
측정 SPAN
텐셔너
설정 SPAN
Step 6
2-9
• •
2
7
설정SPAN값을조회합니다 .
계측한측정SPAN 값을우측의표를참조해서설
정SPAN 을조회합니다 .
57227-N1- 00
8
SPAN 값을입력합니다 .
텐션조절기의SPAN 란에조회한수치를입력해
주십시오 .
텐션 조절기 측정값
WEGHT ： 1.3 g/m
WIDTH ： 6 mm
SPAN ： ( 조회한 수치 )
9
벨트의텐션을측정합니다 .
텐션조절기로우측그림의텐션측정위치에서텐
션을측정합니다 .
텐션 규정값 ： 12.5 〜 19 N
57228-N1- 0 0
n
요점
텐션의 측정 및 조정을 할 때에는 , 반드시 텐션 조절기를 사
용해 주십시오 .
0
텐셔너의위치를조정합니다 .
1.벨트의텐션측정결과를바탕으로 ,텐셔너의
위치를변경해서 ,규정값에들어갈때까지
Step5
～
Step9 의조정을반복합니다 .
2.벨트의텐션이적정한규정값으로되면 ,텐셔
너의고정볼트를완전히체결합니다 .
57229-N1-00
c
주의
텐셔너 ( 풀리 )고정볼트의체결토르크는5.5N
・
m 입니다 .
너무심하게조이지않도록주의해주십시오 .
q
벨트의장착상태를확인합니다 .
1. 비상정지를해제합니다 .
2. [ 장치 ]-「컨베이어」탭의[ 기판반입 ],
[ 기판반출 ] 버튼으로기판을반송시켜서동작
상태를확인해주십시오 .
3. 모터풀리의슬립및벨트의회전이불규칙하
거나 ,늘어짐이심할경우는 ,텐셔너 ( 풀리 )
의위치를조정하고 ,재차기판을반송시켜서
확인해주십시오 .
w
마스크가이드플레이트를원상태로
장착합니다 .
육각렌치 (3mm) 로마스크가이드플레이트를컨
베이어에장착합니다 .( 볼트4 개 )
측정SPAN 설정SPAN 측정SPAN 설정SPAN
설정SPAN의 학인
Step 7
129
128
127
126
125
124
123
122
121
120
119
118
117
116
115
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
114
113
112
111
110
109
108
107
106
105
104
103
102
101
100
89
88
87
86
85
84
83
82
81
80
79
78
77
76
75
Step 9
텐션 규정값 ：12.5󲷱19 N
텐션 측정위치
텐션 측정위치
Step 10
텐셔너의 고정볼트
텐션을 강하게
텐션을 약하게
육각렌치(4mm)
육각렌치(5mm)
텐셔너의 위치를 조정
2-10
• •
2
2.3.2 벨트 TypeB
1
텐션을조정할준비를합니다 .
전술의[ 벨트TypeA] 의Step1 에서Step3 을
참조해서 ,마스크가이드플레이트를탈착하는작
업을실시합니다 .
2
벨트의텐션을느슨하게합니다 .
1.벨트를느슨하게하기전에 ,텐셔너의현재위
치를마커펜으로마킹해둡니다 .
2.빠지지않을정도로육각렌치 (4mm,5mm) 로
텐션고정볼트를풀어주십시오 .
57231-N1- 0 0
3
텐션조정플레이트를임시
고정합니다 .
텐션을강하게할경우는 ,텐션조정플레이트의
체결위치를우측그림의검은색화살표방향으
로 ,약하게할경우에는흰색화살표방향으로
슬라이드시켜서가볍게고정해둡니다 .
57232-N1- 00
4
벨트의텐션을측정합니다 .
텐션조절기로우측그림의텐션측정위치에서텐
션을측정합니다 .
텐션 규정값 ： 24 〜 34N (256 〜 305Hz)
57233-N1-00
5
벨트의텐션을조정합니다 .
벨트의텐션측정결과를바탕으로 ,텐션조정플
레이트의위치를변경해서적정범위내에들어갈
때까지조정해주십시오 .
n
요점
텐션의 측정 및 조정을 할 때에는 , 반드시 텐션 조절기를 사
용해 주십시오 .
6
고정볼트를체결합니다 .
벨트의텐션이적정범위내에들면 ,텐션조정플
레이트의고정볼트를완전히체결해주십시오 .
7
벨트의장착상태를확인합니다 .
[2.3.1벨트TypeA] 의Step11 과Step12 를참
조해서컨베이어의동작상태를확인하고,마스
크가이드플레이트를원상태로장착해주십시오 .

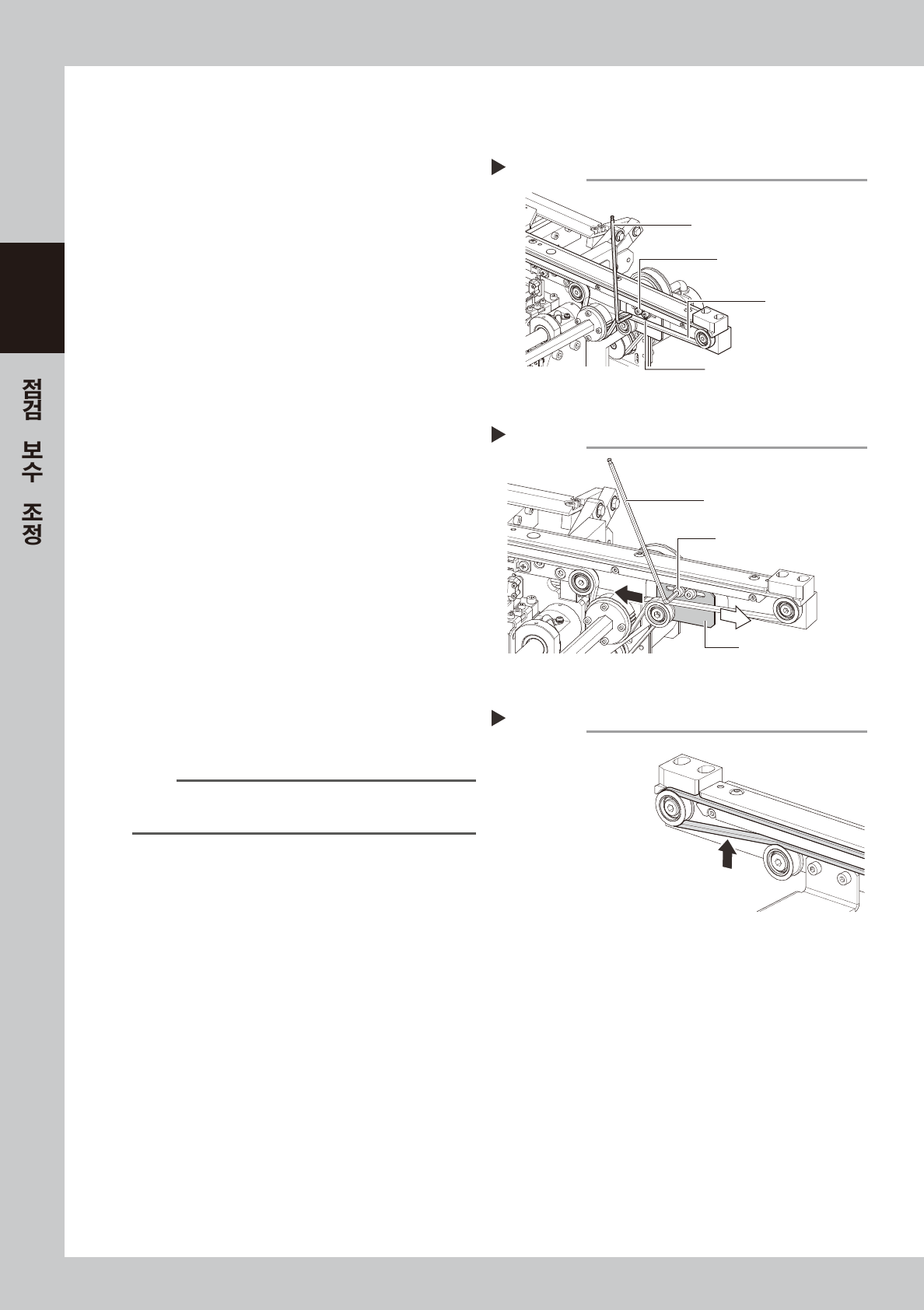

Step 2
벨트의 텐션을 느슨하게
텐션 조정 플레이트 고정볼트
육각렌치(3mm)
컨베이어 반송벨트
마킹
Step 3
텐션 조정 플레이트의 임시 고정
텐션 조정 플레이트 고정볼트
텐션 조정 플레이트
육각렌치(3mm)
Step 4
WEGHT ：2.5 g/m
WIDTH ：6 mm
SPAN ：78 mm
텐션 조절기 설정값
24󲷱34N (256󲷱305Hz)
측정위치
텐션 규정값
텐션 측정 (출구 측)
