3-13
3

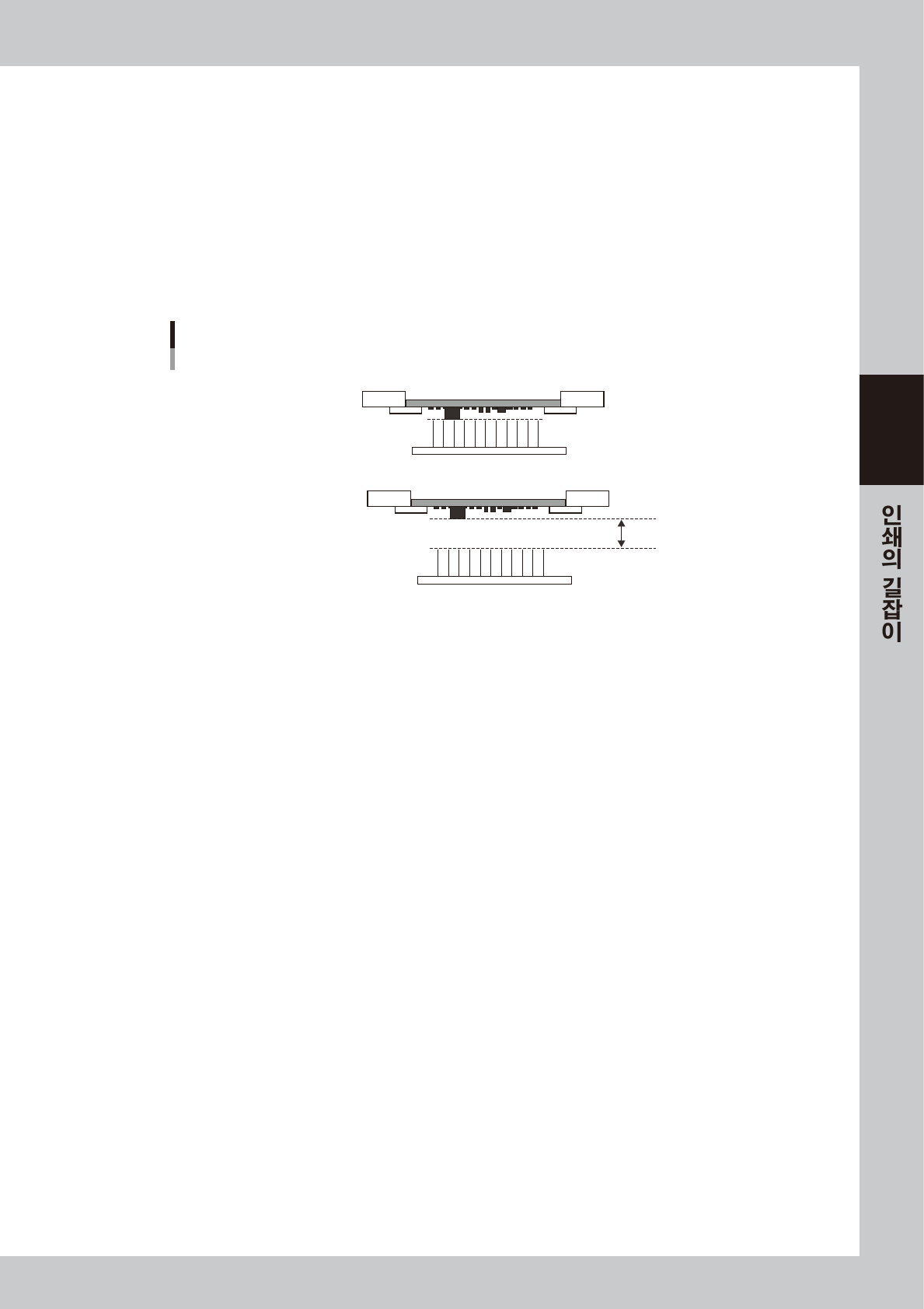

3.2.5 반송시작 높이
█
기능
이면실장 부품이나 그외의 돌출부분 , 기판의 휘어짐 등의 높이를 설정함으로써 , 기판고정 해제시의 푸쉬업 높이를 설정할
수가 있습니다 .
█
설정방법
[ 인쇄 ]-「기판」탭의「m. 반송 시작 높이」를 설정합니다 .
이면실장 완료 부품의 높이와 기판의 휘어짐을 고려해서 몇 mm 하강시킬 것인지를 0~50mm 의 수치를 입력해 주십시오 .
0mm 로 설정한 경우는 , 최대하강 높이까지 하강합니다 .
초기값은 0mm 입니다 .
반송 시작 높이
여기를 설정
기판 고정시
기판고정 해제시
6730 4 -N1- 0 0
3-14
3
3.3 기판 & 마스크 마크인식 ( 마크위치 )
█
기능
기판과 마스크의 피듀셜 마크의 위치좌표입니다 .
이 마크위치에 카메라가 이동해서 , 인식하여 기판과 마스크의 위치를 맞춥니다 .
█
설정방법
기판과 마스크의 CAD 데이터로부터 정확한 좌표를 입력합니다 .

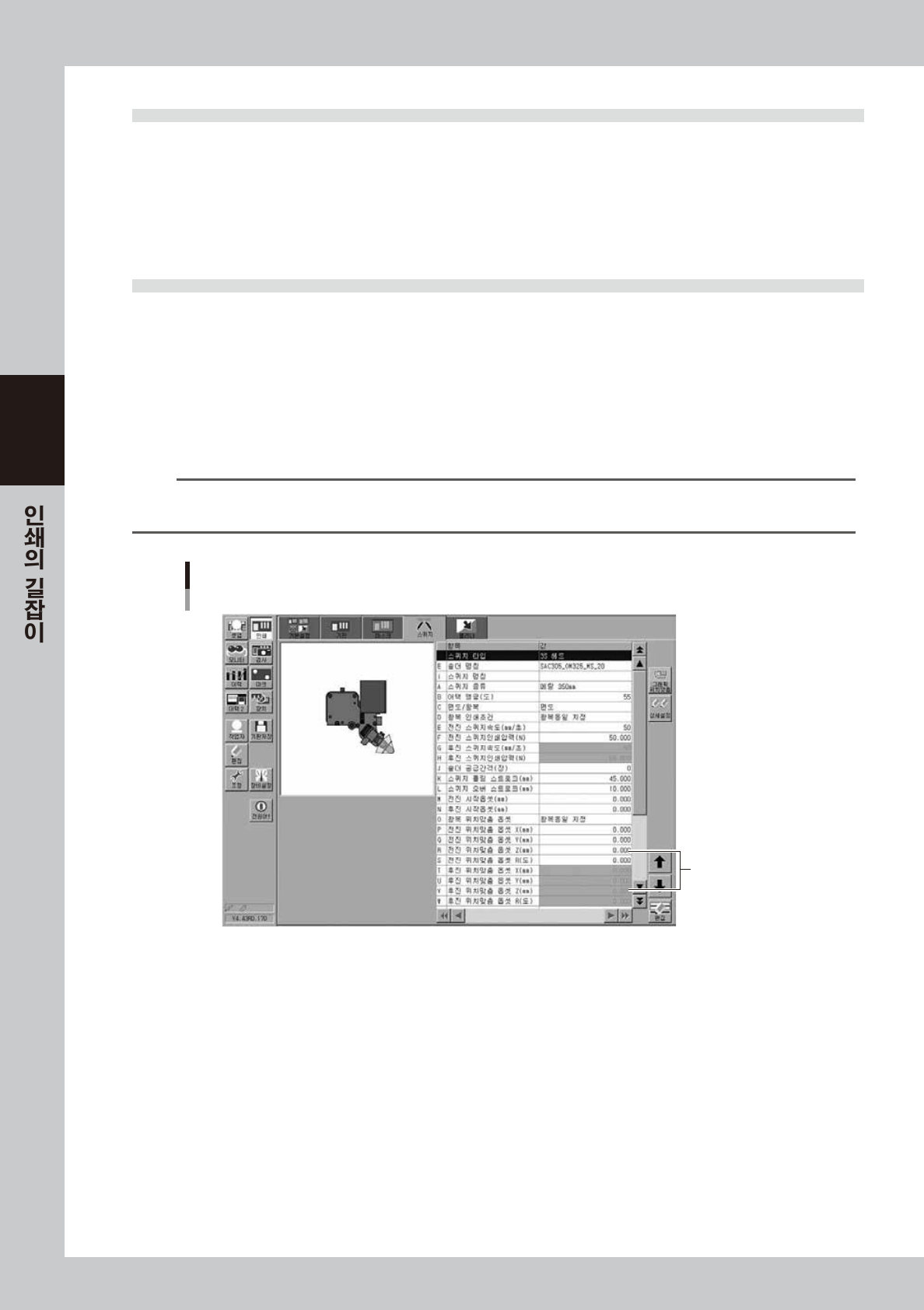

3.4 위치맞춤 옵셋
█
기능
기판 및 마스크는 보통 CAD 데이터로 형성되어 있으므로 , 각각의 마크인식을 실행하면 기판의 패턴과 마스크의 개구부가
일치하도록 되어 있습니다 . 그러나 , 기판이 늘어나거나 어떠한 원인으로 인해 틀어짐이 발생할 경우 , 이 틀어짐을 보정하
기 위한 옵셋값입니다 .
█
설정방법
옵셋값은 X, Y, Z, R 방향을 설정할 수 있습니다 .
X, Y, R 방향의 설정은「기본설정」탭 내의「그래픽 위치맞춤」버튼을 눌러서 실행해 주십시오 .
n
요점
Z 방향에 관해서는 , 그래픽 위치맞춤으로 실행할 수가 없습니다. 롤링 테스트 실행시에 마스크와 기판의 밀착정도를 확인하고「스퀴
지」탭 내에「전진 / 후진 위치맞춤 옵셋 Z」의 항목에 직접 입력하여 주십시오 .
위치맞춤 Z
여기에 입력한다
68310-N1-0 0
3-15
3
3.5 스퀴징 ( 롤링 )
3.5.1 스퀴지 속도
█
기능
스퀴지의 이동속도 파라미터입니다 .
█
설정범위와 초기값
1~200mm/sec 의 범위에서 설정할 수 있습니다 . 초기값은 50mm/sec 입니다 .
█
설정방법
롤링 상태를 보고 마스크상에서 솔더가 미끄러지지 않는 속도로 설정합니다 .
속도를 빠르게 하면 솔더 충전량은 적어지고 , 속도를 느리게 하면 충전량은 많아집니다 .
마스크상의 솔더의 롤링 부족 ( 소납 ) 등이 발생할 경우는 속도를 낮춥니다 .
3.5.2 스퀴지 인압
█
기능
스퀴지의 인쇄압력 파라미터입니다 .
█
설정범위와 초기값
1~200N 의 범위에서 설정할 수 있습니다 . 초기값은 50N 입니다 .
█
설정방법
마스크상의 스크레이핑 상태에 맞춰서 설정합니다 .
인쇄압력이 너무 높으면 특히 우레탄 스퀴지의 경우 , 패임이 발생해서 솔더 충전량이 적어집니다 . 또 , 인쇄압력이 너무 낮
으면 우레탄 / 메탈 스퀴지 모두 스크레이핑 불량이 발생해서 과납이나 납 빠짐 불량 등이 발생합니다 .
n
요점
솔더 스크레이핑은「스퀴지 속도」와「스퀴지 인압」의 양쪽에서 조정합니다.
3.5.3 어택 앵글 ( 도 )
어택 앵글
솔더
어택 앵글
기판
마스크
55°(초기값)
67305-N1-00
█
기능
어택 앵글 ( 스퀴지와 마스크 사이의 각도 ) 파라미터입니다 .
█
설정범위와 초기값
45~65 도의 범위에서 설정할 수 있습니다 . 초기값은 55 도 입니다 .
█
설정방법
앵글 ( 각도 ) 을 크게하면 솔더 충전량은 적어지고 , 앵글을 작게하면 충전량은 많아집니다 .
어택 앵글에 관해서
특별한 경우 ( 다음과 같은 예 ) 를 제외하고는 초기값으로 사용해 주십시오 .
•
솔더의 점성도 대책을 위해 , 점성도가 높을 경우에는 어택앵글을 크게하고 , 점성도가 낮을 경우에는 , 어택 앵글을 작게
할 경우 .
•
고속으로 인쇄할 때 , 충전량 조정을 할 경우 .
•
메탈 스퀴지 사용시 , 충전량의 미세조정을 할 경우 .
•
충전압력이 필요할 때 , 어택 앵들을 작게해서 , 충전압력을 크게할 경우 .
