3-4 3 2 .1 . 3 Z 축 Z축의 급유개소 볼스크류 볼스크류 구리스 건 ： 손으로 도포 ： 573 03 - N1- 0 0 급유 부 위 급유 개소 주기 작업 방법 Z 축 볼스 크류 4 매월 손으 로 도 포
3-3
3
2.1.2 Y 축

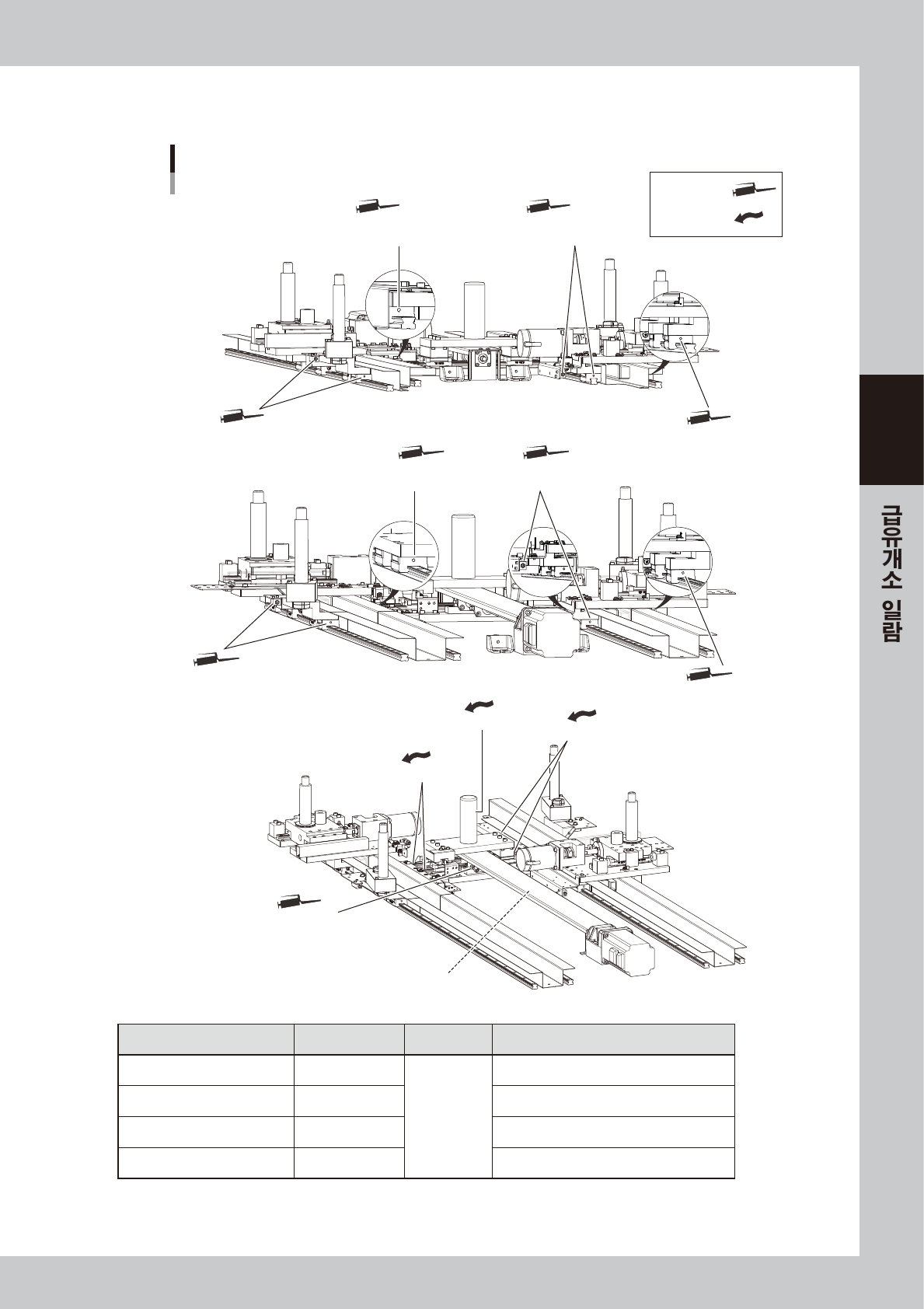

Y축의 급유개소
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
Y축 가이드부
구리스 니플
Y축 샤프트
X방향 가이드
X방향 가이드
Y축 볼스크류
구리스 건 ：
손으로 도포 ：
57302-N1-00
급유 부위 급유 개소 주기 작업 방법
Y 축 가이드 12
매월
구리스 건
Y 축 볼스크류 1 구리스 건
Y 축 샤프트 1 손으로 도포
X 방향 가이드 4 손으로 도포
3-4
3

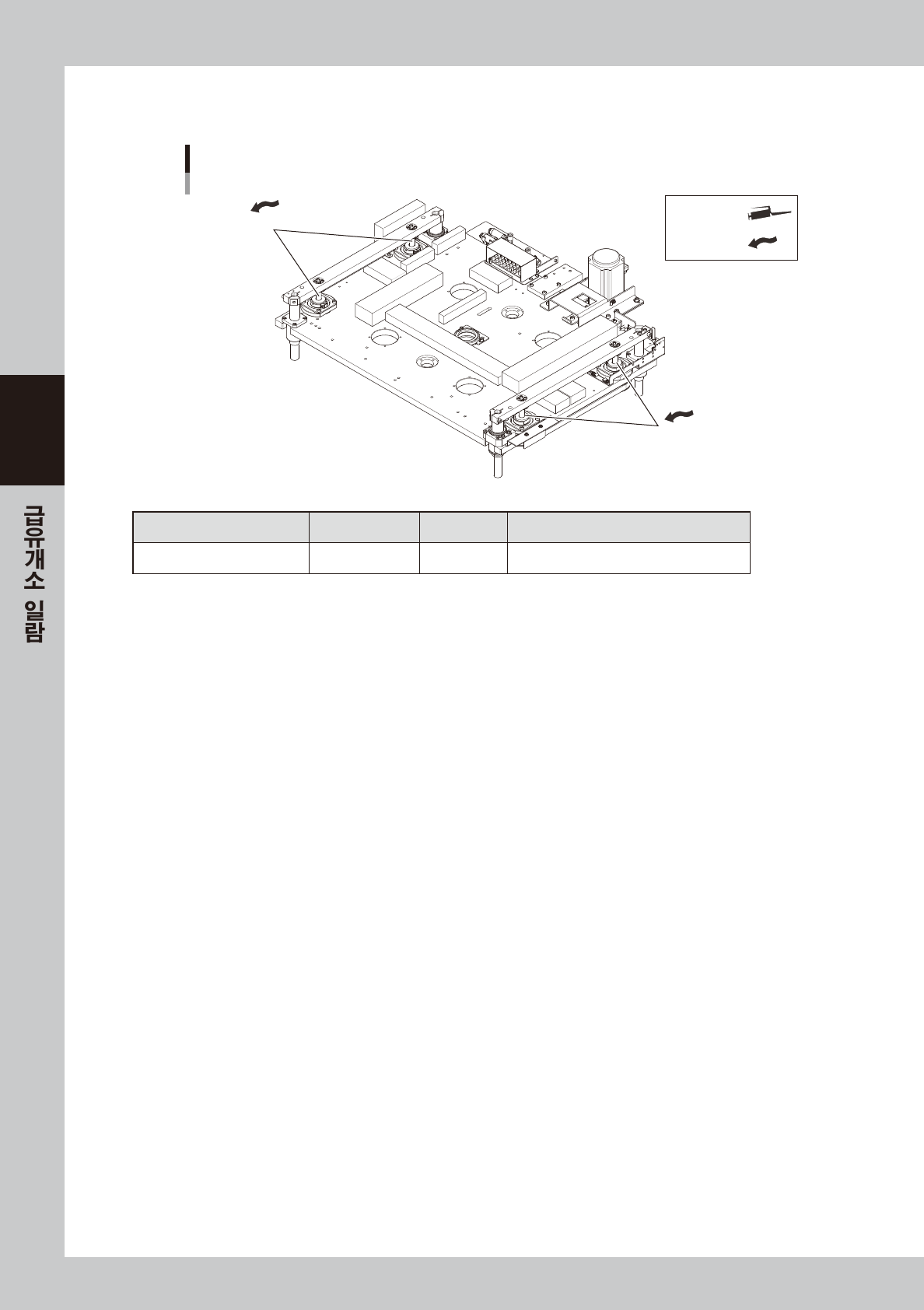

2.1.3 Z 축
Z축의 급유개소
볼스크류
볼스크류
구리스 건 ：
손으로 도포 ：
57303 -N1-00
급유 부위 급유 개소 주기 작업 방법
Z 축 볼스크류 4 매월 손으로 도포
3-5
3

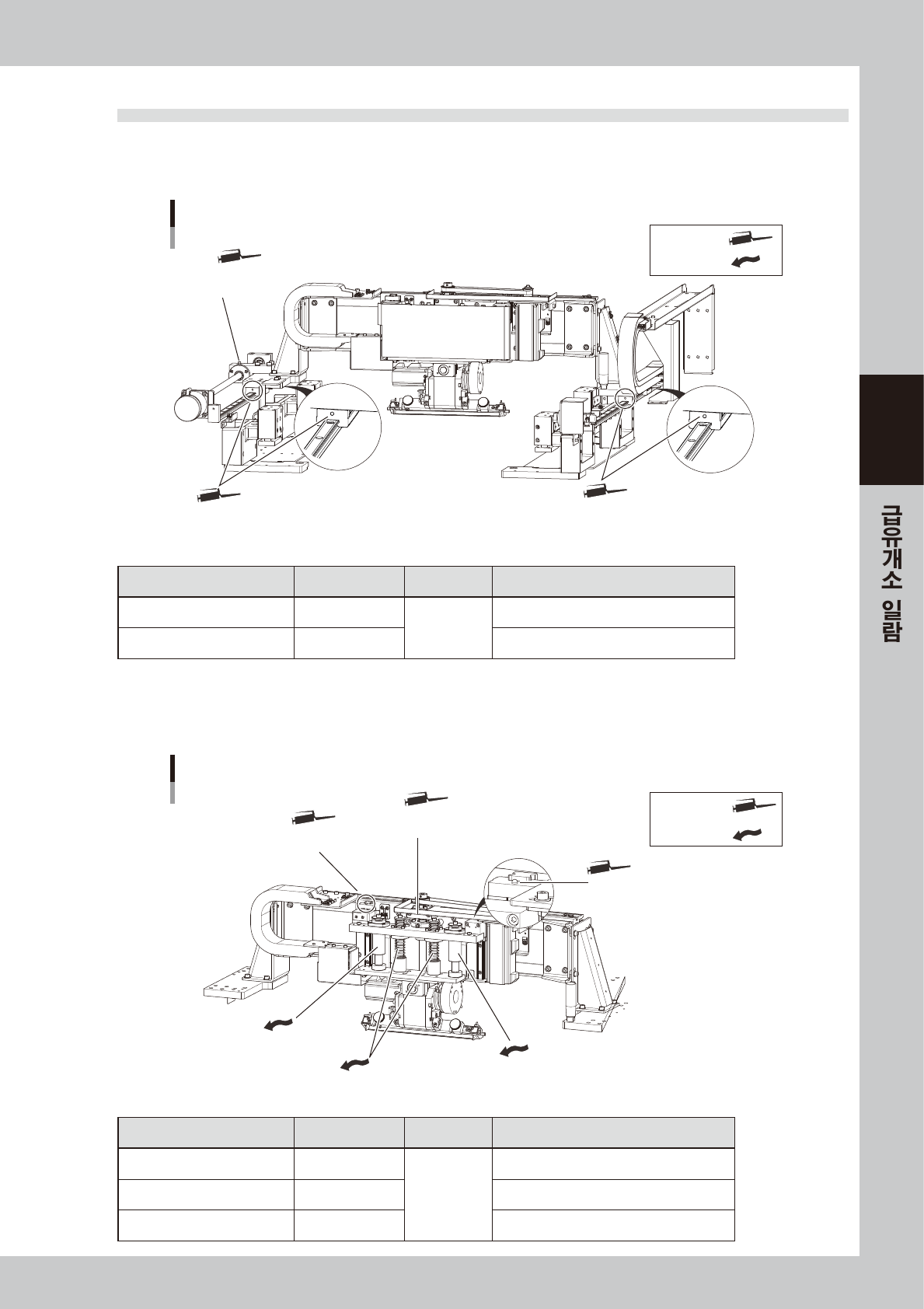

2.2 인쇄헤드부
2.2.1 SY 축
SY축의 급유개소
SY축 가이드부
구리스 니플
SY축 가이드부
구리스 니플
SY축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
57304-N1-00
급유 부위 급유 개소 주기 작업 방법
SY 축 가이드 4
매월
구리스 건
SY 축 볼스크류 1 구리스 건
2.2.2 SZ 축
SZ축의 급유개소
가이드 샤프트
가이드 샤프트
SZ축 가이드부
구리스 니플
SZ축 가이드부
구리스 니플
스프링
SZ축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
57305 -N1- 00
급유 부위 급유 개소 주기 작업 방법
SZ 축 가이드 2
매월
구리스 건
SZ 축 볼스크류 1 구리스 건
가이드 샤프트 , 스프링 4 손으로 도포
