제 3 장 인쇄의 길 잡이 양호한 인쇄 를 실 행 하 기 위한 데이 터 의 설정 과 셋 업 작 업에 대해서 설명 합 니 다 . 또한 , 인쇄 트러블 의 증 상에서 발생원 인이 되 는 조 건 과의 관계 를 설명 합 니 다 . 「제 4 장 일상의 작 업 」 을 실행 하기 전 에 본 장을 읽어 주십시 오 . 목차 1 . 인쇄조건 추 출의 흐 름 3- 1 2. 각 데이터 및 조건 의 설정 3- 2 …
2-14
2
3.2 각종버튼과 입력박스
조작 화면상에는 각종버튼 , 선택탭 , 입력박스가 사용되고 있습니다.

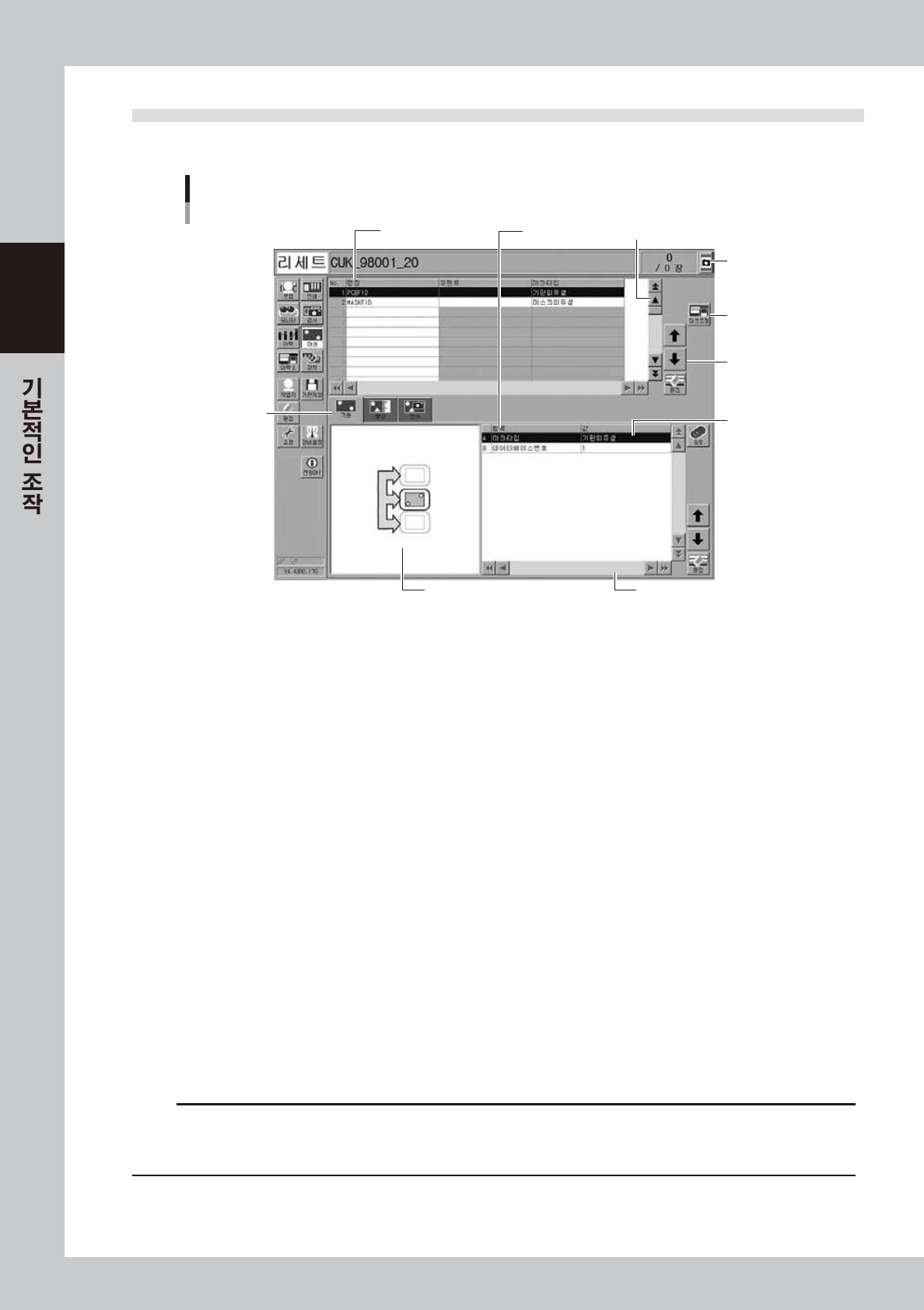

조작화면 예
마크 화면
파라미터 리스트데이터No.리스트
1
1
2
3
4
5
6
7
68207-N1-10
1. 스크롤바 & 버튼（세로 , 가로 )
데이터 No. 리스트와 파라미터 리스트에 미처 다 표시되지 않은 항목을 보고자 할 때 사용합니다 .
2. 조작버튼
목적에 따라서 다음의 조작화면과 박스가 표시됩니다 .
3. 행이동 버튼
데이터 No. 리스트와 파라미터 리스트내의 커서행을 상하로 이동시킵니다 .
4. 파라미터 입력란
파라미터의 선택과 입력을 실행합니다 . 키보드 조작시에는 더블클릭하면 편집이 가능합니다 .
터치패널로 조작할 때에는 , 화면 우측 하단의 [ 편집 ] 버튼을 눌러서 편집 대화창을 표시해서 입력합니다 .
5. 선택탭
이 탭을 선택하면 파라미터 입력화면의 전환이 가능합니다 .
6. 보조화면
파라미터의 입력에 도움이 되는 정보를 일러스트 등으로 표시합니다 . 파라미터 리스트와 보조 화면내의 알파벳은 서로 대
응하고 있습니다 .
7. 캡처 버튼
표시되어 있는 화면을 캡처합니다 . 캡처 데이터는 , D:\ScreenShot 내에 날짜 파일로 저장됩니다 .
장비의 전원을 OFF 하면 , D:\ScreenShot 내에 날짜 파일의 캡쳐 데이터는 자동적으로 소거됩니다 .
USB 메모리를 삽입하고 , [ 시스템 백업 ] 버튼을 누르면 , USB 직하에 ScreenShot 폴더가 작성되어 , 장비에 저장된
캡처 데이터를 취득할 수가 있습니다 . (JPG 형식 , 폴더 사이즈는 최대 약 10MB)
c
주의
•
USB 메모리에 데이터를 저장할 때에는 , 반드시 폐사 지정의 USB 메모리를 사용해 주십시오 .
•
「셋업」화면의 [Appl. 설정 ]-「정보」-[ 화면캡처 ] 에서 임의의 저장처로 설정한 경우 , 시스템 백업을 실행해도 USB
메모리에 캡처 데이터는 저장되지 않습니다 .
제 3 장 인쇄의 길잡이
양호한 인쇄를 실행하기 위한 데이터의 설정과 셋업 작업에 대해서 설명합니다 . 또한 , 인쇄 트러블의
증상에서 발생원인이 되는 조건과의 관계를 설명합니다 .
「제 4 장 일상의 작업」을 실행하기 전에 본 장을 읽어 주십시오 .
목차
1. 인쇄조건 추출의 흐름 3-1
2. 각 데이터 및 조건의 설정 3-2
2.1 부자재
•
셋업정보 3-2
2.2 위치맞춤 옵셋 설정 3-4
2.3 롤링 3-5
2.4 인쇄조건
•
생산조건 3-6
3. 각 설정항목의 상세 3-7
3.1 기판고정 3-7
3.1.1 엣지클램프 프레셔 3-7
3.1.2 백업 지그 3-7
3.2 기판반송 3-8
3.2.1 반송위치 확인 3-8
3.2.2 기판단 옵셋 3-9
3.2.3 컨베이어 모터 ( 기판반송 ) 속도 3-11
3.2.4 기판 반송시 X 축 이동 3-12
3.2.5 반송시작 높이 3-13
3.3 기판 & 마스크 마크인식 ( 마크위치 ) 3-14
3.4 위치맞춤 옵셋 3-14
3.5 스퀴징 ( 롤링 ) 3-15
3.5.1 스퀴지 속도 3-15
3.5.2 스퀴지 인압 3-15
3.5.3 어택 앵글 ( 도 ) 3-15
3.6 솔더 공급간격 3-16
3.7 판 분리 3-16
3.7.1 판분리의 속도 3-16
3.7.2 판분리의 거리 3-16
3.8 클리닝 3-17
3.8.1 클리닝 간격 3-17
3.8.2 반복 횟수 3-17
3.8.3 클리닝 스피드 3-17
