A-6
A
1.3.2 NEXTINTERFACE
하기의 1~3 의 조건이 갖추어진 경우에 , 기판반출을 시작합니다.
1.본체가기판반출가능한상태（BAOUT:ON）
2.하류측장비에서기판반입신호를입력한상태（BUSYIN[N0100320]:ON）
3.하류측장비에서자동운전신호를입력한상태（LRIN[N0100323]:ON）
n
요점
ㆍ 기판 반출중에 하류측 장비의 자동 운전중 신호（LR IN）가 OFF 한 경우는 기판의 반출을 일시 정지합니다 .
ㆍ 반출중인 기판이 본체의 출구센서를 통과했다고 판단되었을 경우, BA OUT 을 OFF 합니다.
ㆍ BUSY IN 과 BA OUT 의 양쪽이 OFF 된 시점에서 반출을 종료합니다 .
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0100320)
+24V
+24V
UR OUT(T01000E6)
LR IN
(N0100323)
+24V
LS IN
(N0100324)
BA OUT
(T01000E5)
반입중 출력
반출요구 입력
자동 운전중 입력
자동 운전중 출력
장비간 기판대기 출력
I/O BOARD
GND GND
14
11
12
7
4
8
3
1

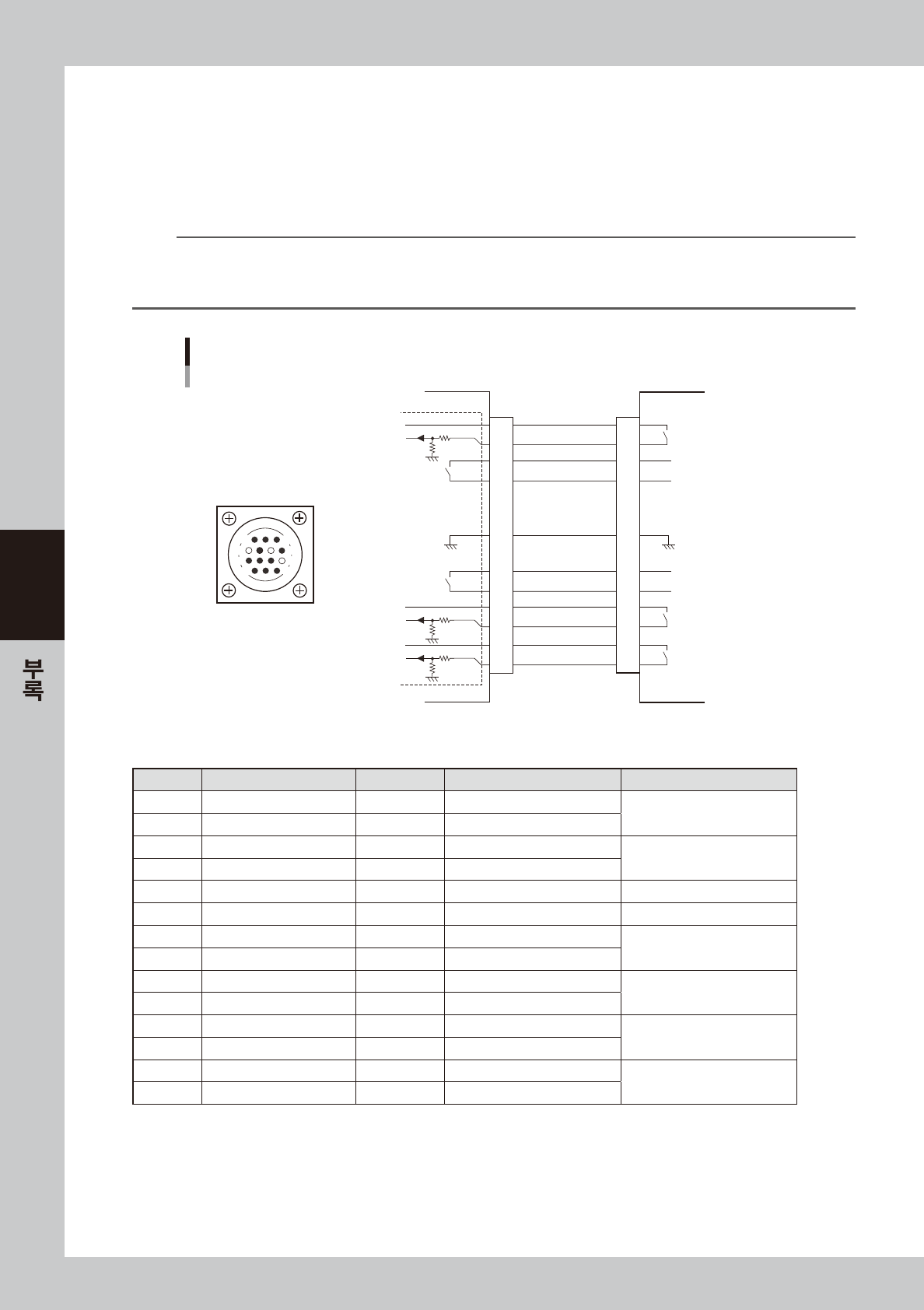

NEXT INTERFACE 회로
NEXT INTERFACE 커넥터
본체 NEXT INTERFACE
하류기
AMP 206043-1
(14-pin receptacle)
57A0 6- N1- 0 0
■ 기판반송 신호사양 (
NEXT INTERFACE)
PinNo. 신호명 어드레스 입출력사양 신호사양
1 +24V 입력공통 (+24V)
기판 반입중 신호입력
2 BUSY IN N0100320 전압입력
3 BA OUT T01000E5 릴레이 접점 출력
기판 반출요구 신호출력
4 BA OUT T01000E5 릴레이 접점 출력
5 더미핀 있음 오삽입 방지
6 비었음
7 GND
8 비었음
9 UR OUT T01000E6 릴레이 접점 출력
자동 운전중 신호출력
10 UR OUT T01000E6 릴레이 접점 출력
11 +24V 입력공통 (+24V)
자동 운전중 신호입력
12 LR IN N0100323 전압입력
13 +24V 입력공통 (+24V)
장비가 기판대기 신호입력
14 LS IN N0100324 전압입력
A-7
A

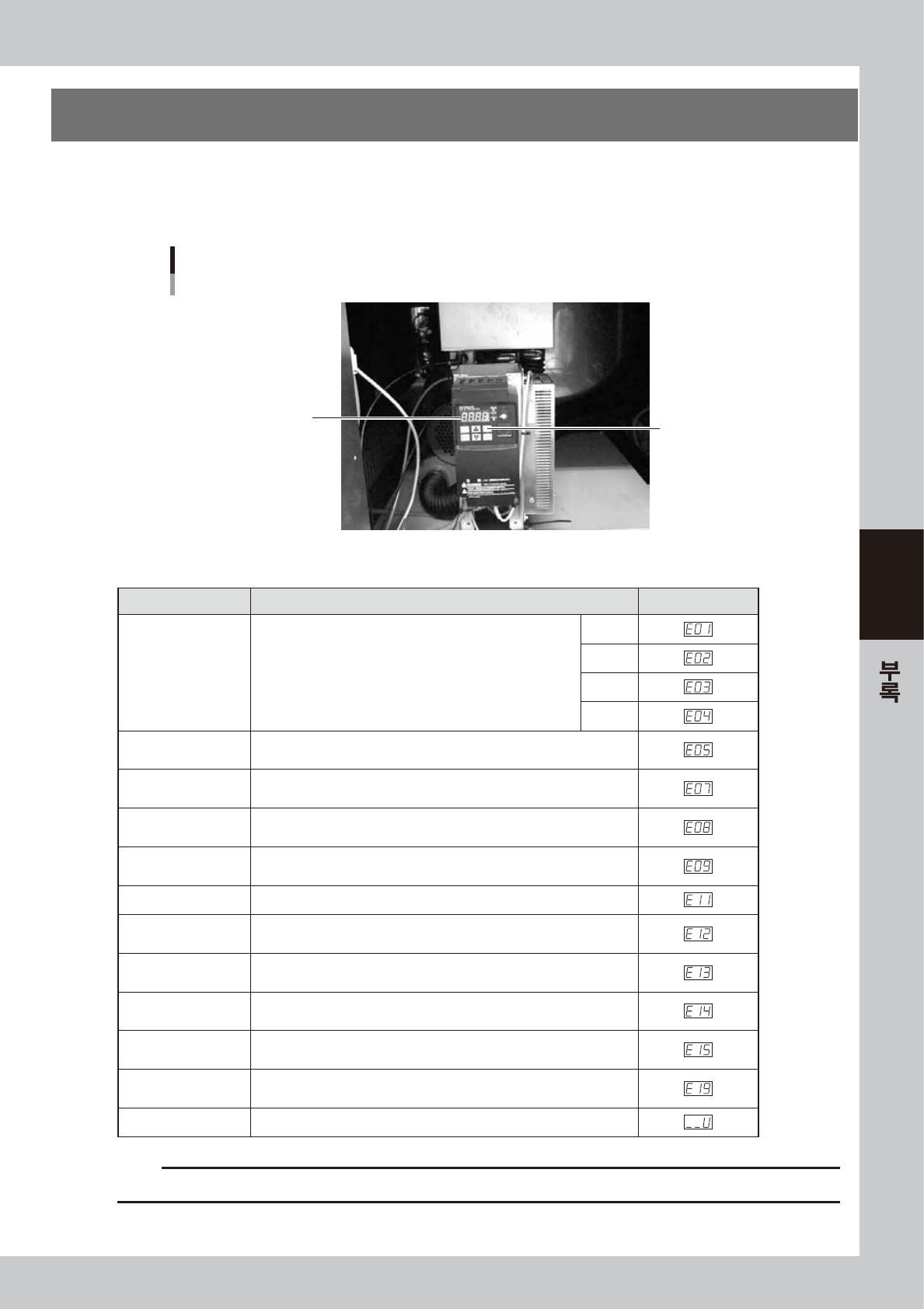

2.인버터 ( 흡인블로워유니트 )
YCP10본체에내장되어있는흡인블로워유니트에는인버터가사용됩니다 .인버터나흡인블로워모터에트러
블이발생하면 ,장비의조작화면에에러메시지가표시됩니다 .그럴경우 ,인버터표시패널의에러번호를확인
해서 ,폐사또는대리점으로연락해주십시오 .
인버터
본체 정면 하부패널 내부
인버터의 표시패널
리셋 버튼
57A0 7-N1- 0 0
■ 인버터의 에러표시
에러 내용 에러표시
과전류 보호
모터가 구속되거나 , 급감속하면 인버터에 큰 전류가 흘러서 고장
의 원인이 됩니다 . 이로 인해 전류보호 회로가 작동하여 인버터의
출력을 차단합니다 .
정속시
감속시
가속시
기타
과부하 보호
인버터의 출력전류를 검출하고 모터가 과부하로 된 경우는 , 인버터에 내장된
전자 써멀이 검지하여 인버터의 출력을 차단합니다 .
과전압 보호
모터에서의 회생에너지 및 수전 전압이 높은 경우 컨버터부의 전압이 규정
이상으로 상승하면 보호회로가 작동하여 인버터의 출력을 차단합니다 .
기억표시 에러
외래 노이즈 이상온도 상승 등의 원인으로 , 인버터에 내장된 EEPROM 에
이상이 발생했을때 출력을 차단합니다 .
부족전압 보호
인버터의 수전 전압이 내려가면 , 제어회로가 정상적인 기능을 못하게 되므로
수전 전압이 규정전압 이하로 내려가면 출력을 차단합니다 .
CPU 에러 내장 CPU 가 오동작 , 이상을 발생한 경우는 , 출력을 차단합니다 .
외부트립
외부장비 , 장치에 이상이 발생한 경우는 , 인버터가 그 신호를 읽고 출력을
차단합니다 . （외부 트립기능 선택시 )
USP 에러
인버터가 RUN 상태일 때 전원을 ON 으로 한 경우의 에러표시입니다 .
(USP 기능선택시 유효 )
지락 보호
전원 투입시 인버터의 출력부와 모터 사이에서의 지락을 검출해서 , 인버터를
보호합니다 .
수전 과전압 보호
수전 전압이 사양수치보다 높을 때 , 전원투입 100 초 후에 검출해서 출력을
차단합니다 .
온도이상
냉각팬의 정지 등으로 인해 주회로부 온도가 상승한 경우 인버터의 출력을
차단합니다 .
부족전압 대기중 인버터의 수전 전압이 내려가 출력을 차단하고 , 대기중인 상태를 나타냅니다 .
c
주의
트러블이나문제가발생했을경우는 ,폐사또는대리점으로연락해주십시오 .
