7-19
7

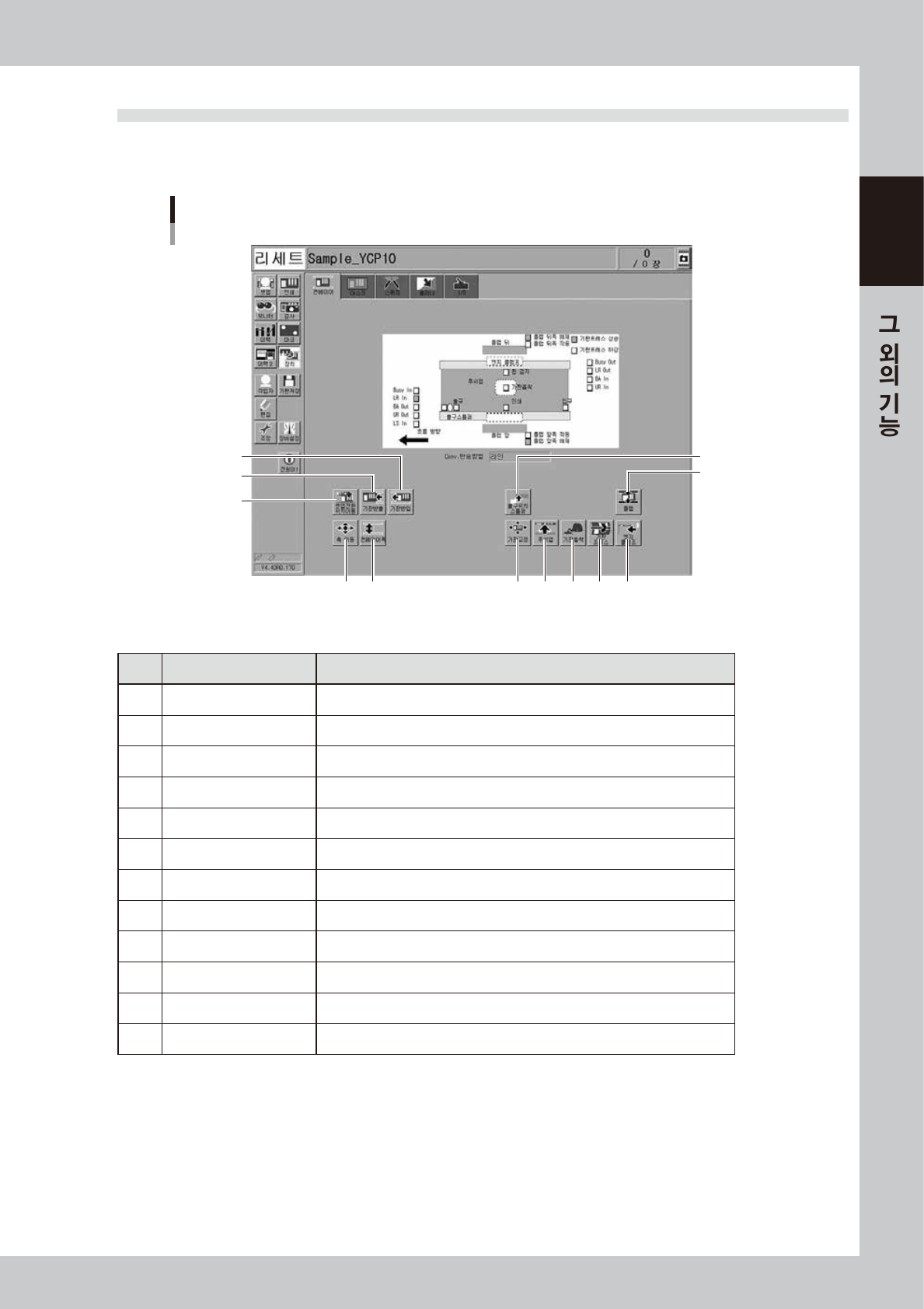

4.2 [ 장치 ]-「컨베이어」탭 화면
[ 장치 ]-「컨베이어」탭 화면에서는 컨베이어의 각 장치를 수동으로 조작할 수 있습니다. 또한 , 컨베이어 관련 센
서나 입출력 신호의 상태를 그래픽상에서 확인할 수도 있습니다. 화면상의 각 버튼의 기능에 대해 설명합니다.
「장치」-「컨베이어」탭 화면
3
4 5
8 9 10 11
12
6
7
2
1
68719-N1-0 0
■ 조작버튼
버튼명 기능
1 [ 셋업전환 위치이동 ] 버튼 기판테이블을 앞쪽으로 , 스퀴지 헤드를 안쪽으로 이동합니다 .
2 [ 기판반출 ] 버튼 기판을 기판 테이블에서 반출합니다 .
3 [ 기판반입 ] 버튼 기판을 기판 테이블에 반입합니다 .
4 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
5 [ 컨베이어 폭 ] 버튼 컨베이어 폭을 변경합니다 .
6 [ 출구위치 스톱퍼 ] 버튼 반출할 기판을 출구 위치에서 정지시킬 때 사용합니다 .
7 [ 플랩 ] 버튼 기판 플랩을 작동합니다 .
8 [ 기판고정 ] 버튼 각 기판고정 유니트가 작동해서 , 기판을 인쇄위치에 고정합니다 .
9 [ 푸쉬업 ] 버튼 푸쉬업 플레이트를 상하로 동작시킵니다 .
10 [ 기판흡착 ] 버튼 기판흡착 유니트를 ON/OFF 합니다 .( 옵션사양 )
11 [ 기판프레스 ] 버튼 기판프레스 유니트를 ON/OFF 합니다 .( 옵션사양 )
12 [ 엣지 클램프 ] 버튼 엣지 클램프를 ON/OFF 합니다 .
7-20
7
4.3 [ 장치 ]-「마스크」탭 화면
[ 장치 ]-「마스크」탭 화면에서는 마스크 클램프 등을 수동으로 조작할 수 있습니다. 또한 마스크 센서의 상태를
그래픽상에서 확인할 수도 있습니다. 화면상의 각 버튼의 기능에 대해 설명합니다.
「장치」-「마스크」탭 화면
1
2 3
68720 -N1- 0 0
■ 조작버튼
버튼명 기능
1 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
2 [ 마스크 흡착 ] 버튼 마스크 흡착 유니트를 ON/OFF 합니다 .
3 [ 피듀셜 보정 ] 버튼 마스크 피듀셜 마크의 인식을 실행합니다 .
7-21
7
4.4 [ 장치 ]-「스퀴지」탭 화면
[ 장치 ]-「스퀴지」 탭 화면에서는 스퀴지 헤드를 수동조작 할 수 있습니다 . 또한 스퀴지 헤드의 센서상태를 그래픽상에서
확인할 수도 있습니다 . 화면상의 각 버튼의 기능에 대해 설명합니다 .
「장치」-「스퀴지」탭 화면
<3S 스퀴지>
<더블 스퀴지>
3
2
4
1
68721-N1-10
■ 조작버튼
버튼명 기능
1 [ 스퀴지 이동 ] 버튼 스퀴지를 탈착위치 ( 앞쪽 ) 또는 퇴피위치 ( 안쪽 ) 로 이동합니다 .
2 [ 축 이동 ] 버튼 「축 이동」 화면이 표시됩니다 .( 본 장 「4.1」 참조 )
3 [ 스퀴지 인쇄방향 ] 버튼 스퀴지 인쇄방향을 변경합니다 .
4
스퀴지 1 다운
스퀴지 2 다운
( 더블 스퀴지 사양에 한함 )
스퀴지 1 또는 스퀴지 2 를 위 아래로 움직입니다
참고
기판데이터를 읽은 후 , 또는 「RESET」버튼을 누른 후의 제일 처음 스퀴지 인쇄방향은 앞쪽에서 안쪽입니다.
그 후 인쇄방향은 번갈아서 전환됩니다.
