3-1
3
1. 인쇄조건 추출의 흐름
양호한 인쇄를 실행하기 위한 조건추출 ( 데이터의 설정 ) 및 셋업작업에 관해서 플로우 형식으로 다음과 같이 표
시합니다 .
•
조건 추출을 실행하기 전에 , 기본적인 데이터의 입력 및 셋업작업이 완료되어 있어야 합니다 .
•
조건 추출로 인한 파라미터의 변경 결과는 , 솔더 / 마스크 상태에 따라서 다소 차이가 있습니다 .
•
제일 처음에는 디폴트값으로 인쇄를 하고 , 그 결과에서 서서히 조건을 추출하는 방법을 권장합니다 .
인쇄조건 추출의 흐름
작업내용 설정항목 관련 트러블
셋업작업
기판데이터의 입력
・위치맞춤 옵셋 X, Y, R
・기판 사이즈
・마스크 정보
・스퀴지 종류
・엣지클램프 프레셔
・피듀셜 위치좌표
・백업지그 (푸쉬업 핀 /면 받침지그) 세팅
・기판 고정상태 확인
・마크정보의 확인
인쇄 틀어짐
과납
브릿지
인쇄 틀어짐
솔더 늘어짐 (꼬리)
솔더결함・마스크에 잔류솔더
과납・브릿지
소납
스크레이핑 불량
충전부족
・인쇄압력
・스퀴지 속도
・어택각도
・판분리 속도
・판분리 거리
・위치맞춤 옵셋 Z
・솔더공급 간격
솔더결함・마스크에 잔류솔더
과납・브릿지
・클리닝 간격
・반복 횟수
・클리닝 속도
위치맞춤 옵셋
클리닝 조건
인쇄상태 확인
그래픽 위치맞춤
테스트 인쇄
롤링
67300-N1-00
n
요점
작업 순서의 상세한 내용이나 파라미터의 내용에 관해서는 , 본 장의 각 항목을 참조해 주십시오 .
3-2
3
2. 각 데이터 및 조건의 설정
2.1 부자재
•

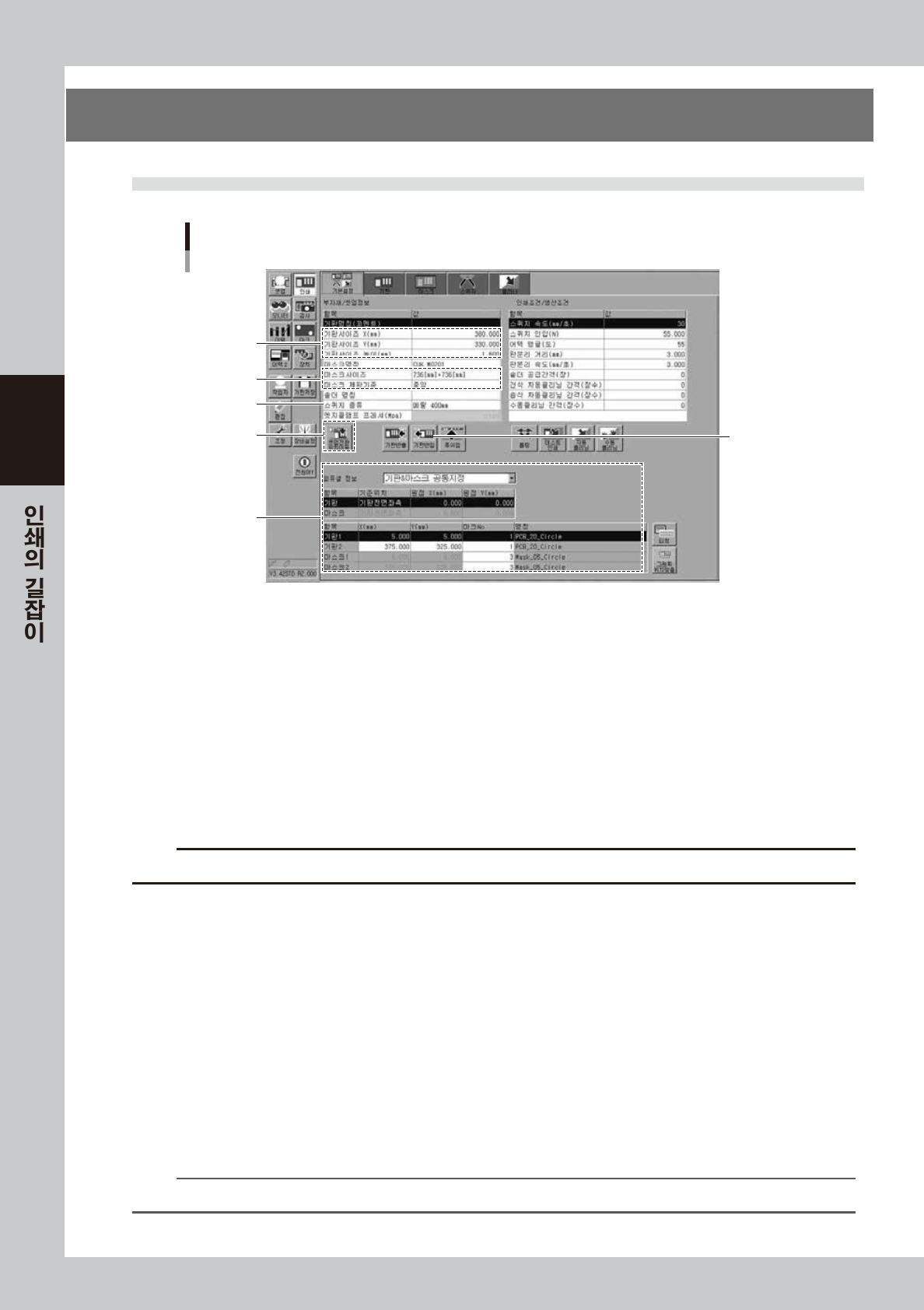

셋업정보
부자재・셋업정보
1
2
3
4
9
6
68300-N1-00
1
기판사이즈를 입력합니다 .
인쇄할 기판의 정확한 사이즈 (X, Y 높이 ) 를 입력합니다 .
X : 기판 고정위치가 설정됩니다 .
Y : 컨베이어 폭이 설정됩니다 .
높이 : 백업 높이가 설정됩니다 .
2
마스크 정보를 입력합니다 .
1. 사용할 마스크의 사이즈를 선택합니다 .
2. 마스크 제판기준 ( 마스크 가공시의 기준위치 ) 을 선택합니다 . ( 중앙 또는 앞쪽 )
c
주의
YCP10 에서는 , 마스크 제판기준을「안쪽」으로 설정할 수 없습니다 . 반드시「중앙」또는「앞쪽」중에서 선택해 주십시오 .
3
스퀴지 종류를 선택합니다 .
사용할 스퀴지의 종류와 사이즈를 선택합니다 . 각 스퀴지 타입에는 다음과 같은 특징이 있습니다 .
우레탄 스퀴지 : 인쇄압력이 너무 높으면 스퀴지가 변형되므로 , 패임이 발생한다 .
메탈 스퀴지 : 인쇄압력에 의해 스퀴지가 변형되지 않으므로 , 인쇄압력의 영향은 받지 않는다 .
4
백업 지그를 세팅합니다 .
1. [ 셋업전환 위치이동 ] 버튼을 누릅니다 . 셋업할 항목을 선택해 주십시오 .
2. 백업핀을 배치할 경우는 ,「반송확인 위치」를 선택합니다 . 셋업위치로 이동해서 컨베이어 폭이 기판
사이즈에 대응해서 자동적으로 변경됩니다 .
3. 매트릭스 플레이트채 셋업전환할 경우는 ,「백업유닛 셋업」을 선택합니다 . 셋업위치로 이동해서 컨베
이어 폭이 최대폭으로 되므로 , 매트릭스 플레이트를 탈착할 수가 있습니다 .
n
요점
매트릭스 플레이트를 탈착할 경우는 , 안전을 확인하고 양손으로 단단히 잡아서 똑바로 탈착해 주십시오 .
