1-4 1 2. 조 작 • 입력 부 본체 의 조 작 과 데 이터 의 입 력 에 사용하는 오퍼레 이션 패 널버 튼 , 오퍼 레 이션 디 스 플레 이 가 장착되 어 있 습니 다 . 이 들 의 기 능에 대해 서 설 명 합니다 . 조작 ・ 입력부 상부 도어 (안전 커버) 오퍼레이션 디스플레이 오퍼레이션 패널 버튼 6710 3 - N1- 0 0
1-3
1
■
정면 우측 하부 패널
패널 내부에 , 각 유니트의 브레이커와 전원 접속단자가 있습니다 . 가동중에는 닫아 주십시오 .
장비 본체
배면
배면 커버
배면 하부 패널
Previous Interface Next Interface
67102-N1-00
■
배면 커버
이 커버를 열면 비상정지와 같은 상태로 되며 , 장비의 동작이 멈춥니다 . 가동중에는 커버를 닫은 상태로 해 주십시오 .
■
배면 하부 패널
패널 내부에 , 시스템 메인보드를 시작해서 , 전원보드 , 서보 제어보드 , 비젼보드 등이 있습니다 . 가동중에는 닫은 상태로
해 주십시오 .
■
기기간 접속 커넥터 ( 배면 하부 패널 내부 )
상류측과 하류측 장비를 접속하기 위한 커넥터입니다 . 상세한 설명은 , 부록의「1.3 기기간 입출력 커넥터」를 참조해 주십
시오 .
1-4
1
2. 조작
•
입력부

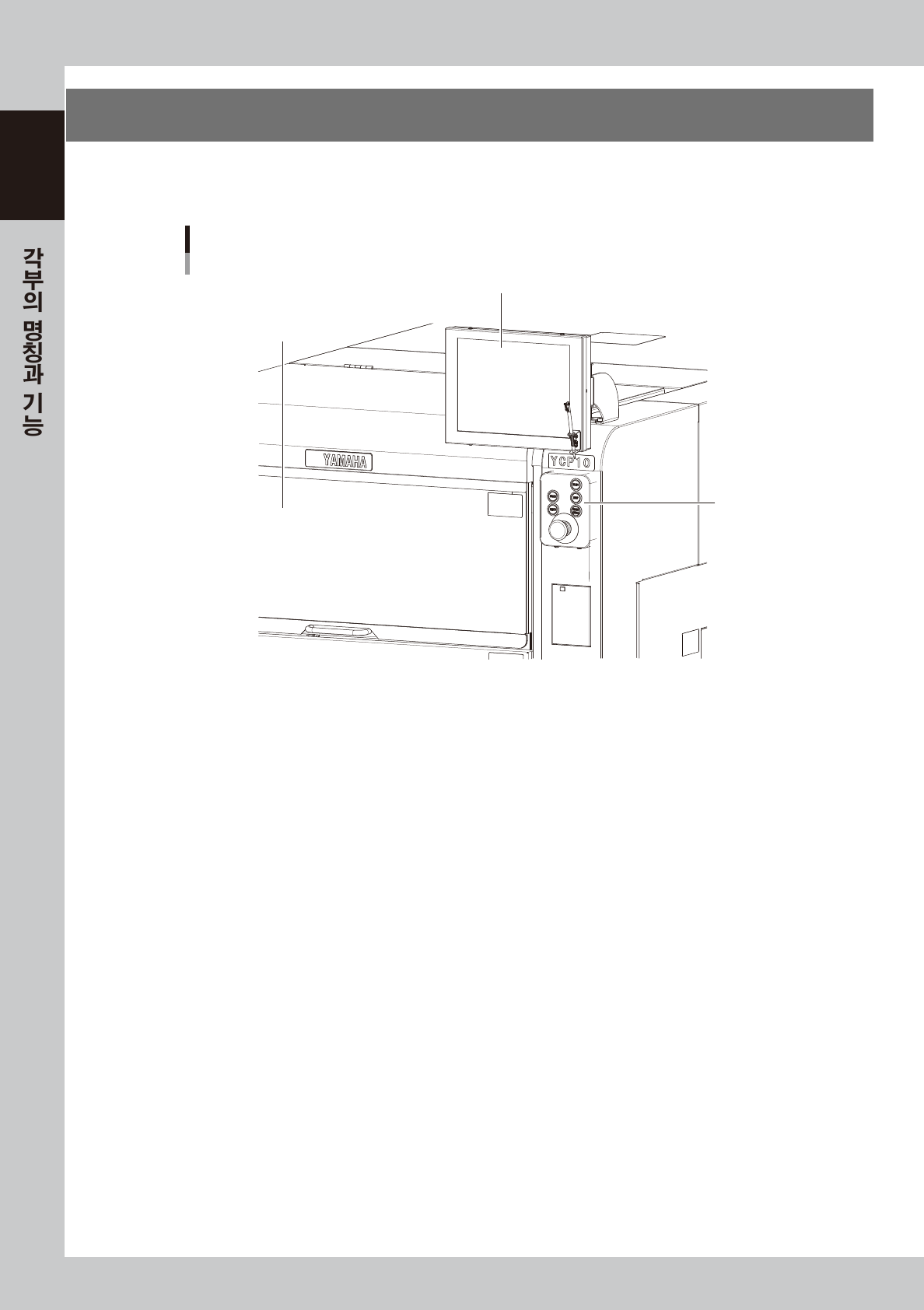

본체의 조작과 데이터의 입력에 사용하는 오퍼레이션 패널버튼 , 오퍼레이션 디스플레이가 장착되어 있습니다 .
이들의 기능에 대해서 설명합니다 .
조작・입력부
상부 도어 (안전 커버)
오퍼레이션 디스플레이
오퍼레이션
패널 버튼
67103-N1-00
1-5
1
2.1 오퍼레이션 패널 버튼

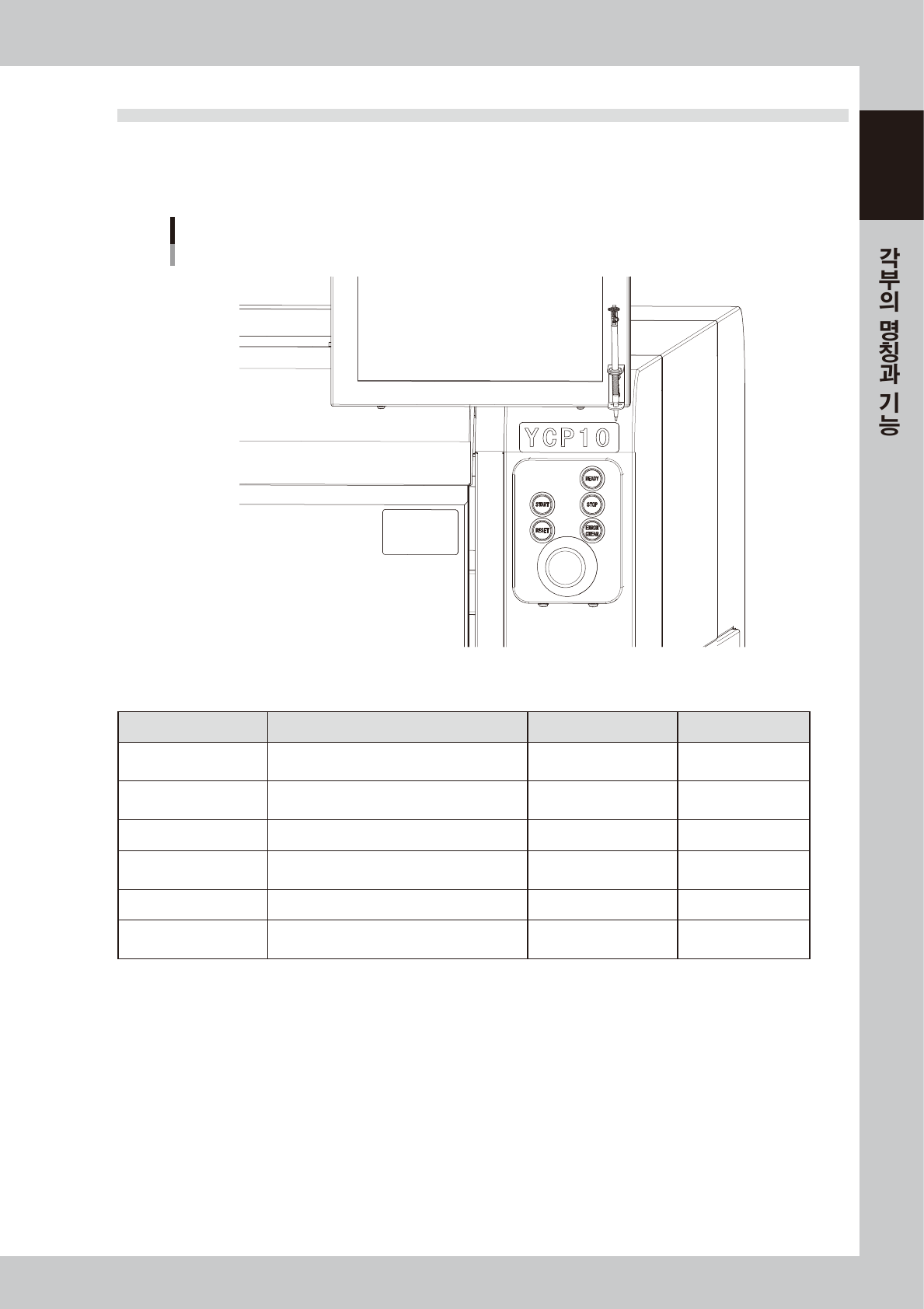

오퍼레이션 패널 버튼은, 본체의 정면에 배치되어 있으며, 본체를 조작할 때에 빈번히 사용하는 커멘드를
실행할 수 있습니다. 각 버튼은 ON 일때 점등합니다. ( 패널의 색은 , 표시등으로 지정한 색과 같은 색이
됩니다 .)
오퍼레이션 패널 버튼
6710 4 -N1- 0 0
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
READY 비상정지를 해제하고 , 서보 ON 합니다 .
ᆞSERVO OFF
( 모터동력 OFF)
ᆞSERVO ON
( 모터동력 ON)
RESET
운전을 정지하고 , 기판 (PCB) 생산 준비상태로
되돌립니다 .
ᆞ일반 운전시 , 정지시 ᆞ RESET 완료시
START ( 녹 ) 기판 (PCB) 데이터에 따라서 생산 운전을 합니다 . ᆞ정 지 시 ᆞ일반 운전시
STOP ( 적 / 백 )
운전을 중단합니다 .
( 「START」 버튼으로 재개합니다 .)
ᆞ일반 운전시 ᆞ에러 발생시
ERROR CLEAR( 황 / 청 ) 에러발생시의 버저와 화면을 클리어합니다 . ᆞ일반 운전시 ᆞ에러 발생시
EMERGENCY STOP
이 버튼을 누르면 비상정지 상태로 됩니다 .
해제할 때는 오른쪽으로 돌립니다 .
