3. 인쇄부
인쇄압력 등의 피드백 제어가 가능한 스퀴지 헤드와 고강성 듀얼 스테이지 , 듀얼 마스크 방식의 채용으로 인해 ,
고정밀 , 고속인쇄를 실현합니다 .
3.1 스퀴지 헤드와 인쇄 테이블
스퀴지 헤드와 인쇄 테이블
1
23
6
4
5
67107-N1-00
1. 스퀴지 헤드
스퀴지를 상하 (SZ 축 방향 ). 전후 (SY 축 방향 ) 로 이동시킵니다 . 3S 스퀴지는 R 방향으로도 미세회전합니다 .
2. 스퀴지 홀더
스퀴지를 2 개의 나사로 간단하게 장착할 수가 있습니다 .
3. 마스크 클램프
마스크 프레임을 인쇄부에 고정합니다 . 좌우에 2 개씩 ( 총 4 개 ) 마련되어 있습니다 . 작은 마스크를 사용할 경우는 , 안쪽
의 2 군데에 전용 어댑터를 장착해서 사용합니다 .
4. 마스크 클램프 스위치
좌우로 돌려서 마스크의 언클램프 / 클램프를 실행합니다 .
5. 마스크 ( 사용자 준비품 )
마스크 스톱퍼 핀의 위치를 변경함으로서 , 여러 사이즈의 마스크를 사용할 수 있습니다 . 마스크 사이즈와 마스크 스톱퍼
의 위치관계에 대해서는 , 제 4 장「7.1 마스크 사이즈와 마스크 스톱퍼 핀 위치」를 참조해 주십시오 .
6. 핸들
서보 OFF 시 , 스퀴지 헤드를 수동으로 움직일 때에는 , 우측에 있는 핸들을 이용해 주십시오 . 절대 스퀴지 헤드부와 스퀴
지를 손으로 밀거나 당기지 말아 주십시오 .
1-8
1
3.2 3S 스퀴지
3S 스퀴지는 , 스퀴지 어택 각도를 임의로 가변할 수가 있습니다. 전진 / 후진 모두 같은 스퀴지 면으로 솔더를
롤링하므로 , 솔더 사용량의 낭비가 없습니다. 출하시에는 , 주문 내용에 맞춰서 L250mm, L300mm,
L350mm, L400mm, L440mm, L530mm 중에서 메탈 또는 우레탄제의 스퀴지가 장비에 부속됩니다.
3S 스퀴지
1
2
3
3
67108-N1-0 0
1. 스크레이퍼
마스크상의 솔더를 균일하게 긁어내면서 기판에 인쇄합니다 . 3S 스퀴지의 스크레이퍼부는 , 양날형 우레탄 또는 메탈제로
되어 있습니다 .
2. 고정노브
스퀴지를 헤드부의 홀더에 장착하기 위한 나사입니다 .
3. 사이드 플레이트
마스크상의 솔더가 스퀴지 폭보다 넘쳐 나오지 않도록 합니다 . 끼워 맞춤식이므로 , 스퀴지의 청소시에 간단하게 탈장착을
할 수가 있습니다 .
1-9
1

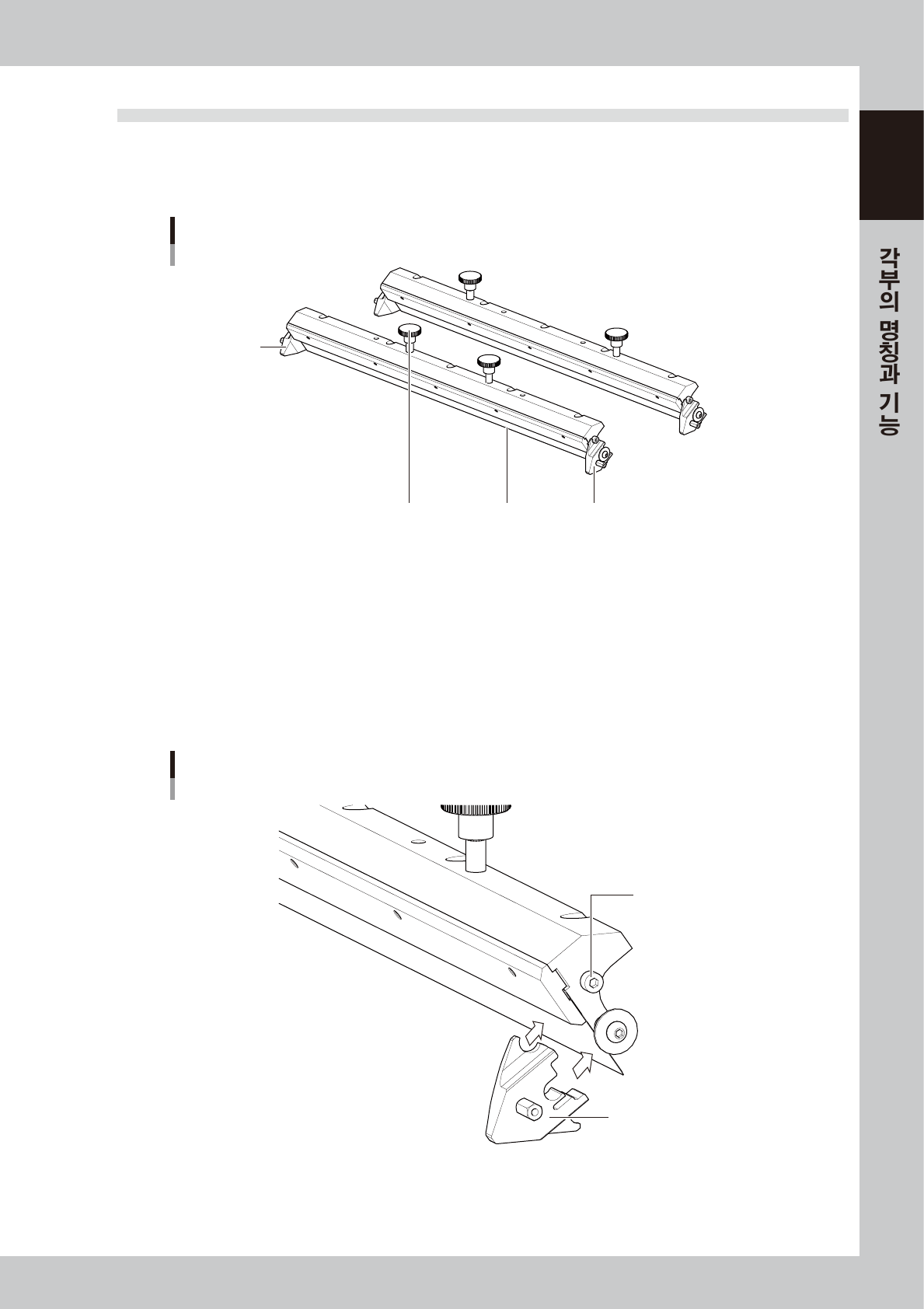

3.3 더블 스퀴지 ( 옵션 )
더블 스퀴지에는 , 메탈 스퀴지와 우레탄 스퀴지가 있습니다. 출하시에는 , 주문 내용에 맞춰서 L250mm,
L300mm, L350mm, L400mm, L440mm, L530mm 중에서 메탈 또는 우레탄제의 스퀴지가 장비에 부속됩니
다.
더블 스퀴지
1
2
3
3
67116 -N1- 0 0
1. 스크레이퍼
마스크상에 놓은 솔더를 균일하게 긁어내면서 기판에 인쇄합니다 . 스크레이퍼부는 우레탄 또는 메탈제로 되어 있습니다 .
2. 고정노브
스퀴지를 헤드부의 홀더에 장착하기 위한 나사입니다 . 고정노브의 간격이 좁은 스퀴지를 앞쪽에 장착합니다 .
3. 사이드 플레이트
마스크상의 솔더가 스퀴지 폭보다 넘쳐 나오지 않도록 합니다 .
메탈 스퀴지를 사용하고 있을 경우는 , 사이드 플레이트의 홈 부분을 가이드 핀에 맞춰서 끼워 넣고 , 나사를 조여서 고정
해 주십시오 .
더블 스퀴지용 사이드 플레이트
사이드 플레이트
가이드 핀
67117-N1-00
