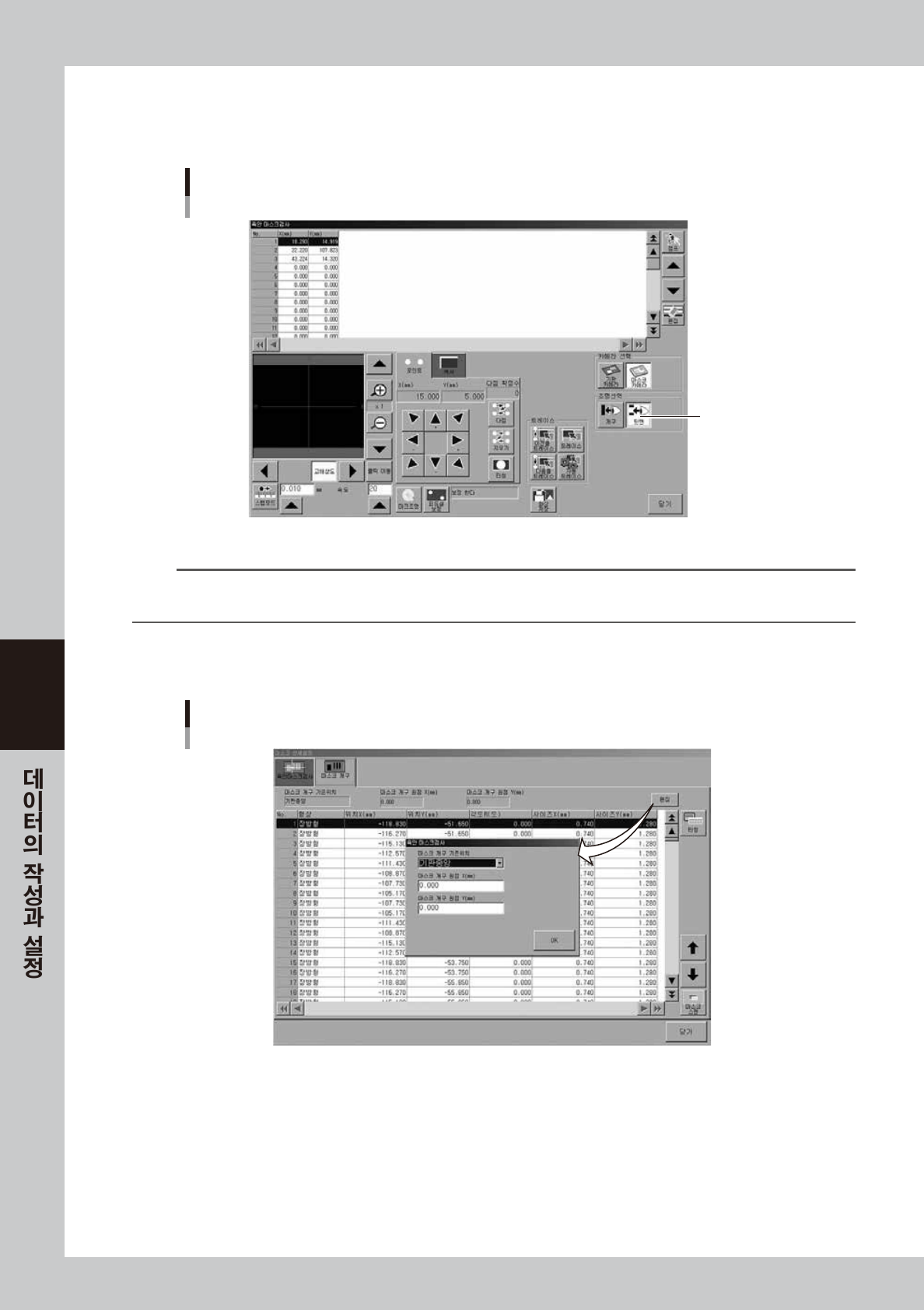

5-18 5 마스크 이면 ( 뒷 면 ) 의 솔더 나 Fl u x 의 과납상 태 검사의 조명 을 설정 할 때 는 [ 뒷 면 ] 버 튼을 누른 상태에서 [ 마크조명 ] 버 튼을 누 르고 조 명 설정 창 에서 최적 의 조명 레 벨 로 변경 합 니 다 . 어 느 쪽의 경우 라도 조 명설 정 대화창을 닫으 면 변경 내 용이 기 판 데 이 터에 등록 됩 니 다 . [뒷면]버튼 [뒷면]버튼 육안 마스크 …
5-17
5
4.2 마스크 데이터의 상세설정
● 육안 마스크 검사의 좌표설정
[ 인쇄 ]-「마스크」탭 화면의 [ 상세설정 ] 버튼을 누르면「육안 마스크검사」좌표를 설정하기 위한 화면이 표시됩니다 .
솔더인쇄 후에 육안검사를 할 마스크 좌표를 미리 입력할 수 있습니다 . 이 화면의 [ 편집 ] 버튼을 누르면 「육안 마스크
검사」대화창이 표시되므로 , 이 기능의「사용」「미사용」그리고 사용할 경우의 기판장수 간격을 설정합니다 .
「육안 마스크검사」탭 화면
68518-N1- 0 0
● 육안 마스크 검사의 조명설정
마스크의 개구검사 ( 막힘검사 ) 와 뒷면검사 ( 번짐검사 ) 시의 조명을 따로 따로 설정하고 기판 데이터마다 등록할 수 있게
되었습니다 .
마스크 검사좌표를 입력한 후 , [ 티칭 ] 버튼을 누르면 아래의「티칭 / 트레이스」화면이 열립니다 .
마스크 개구부의 막힘검사의 조명을 설정할 때는 [ 개구 ] 버튼을 누른 상태에서 [ 마크조명 ] 버튼을 누릅니다 .
조명 설정창이 열리면 , 마스크 개구의 막힘상태를 확인하는데 적당한 조명레벨로 변경합니다 .
육안 마스크 검사의「티칭/트레이스」대화창
[개구]버튼
[개구 ]버튼
68519-N1- 00
5-18
5
마스크 이면 ( 뒷면 ) 의 솔더나 Flux 의 과납상태 검사의 조명을 설정할 때는 [ 뒷면 ] 버튼을 누른 상태에서 [ 마크조명 ] 버
튼을 누르고 조명 설정창에서 최적의 조명레벨로 변경합니다 .
어느쪽의 경우라도 조명설정 대화창을 닫으면 변경 내용이 기판데이터에 등록됩니다 .
[뒷면]버튼
[뒷면]버튼
육안 마스크 검사의「티칭/트레이스」대화창
68520 -N1- 0 0
n
요점
마스크 개구, 뒷면 각각의 육안검사용 조명레벨이 등록되어 있으면 마스크 개구의 육안검사를 할 때는 [ 개구] 버튼을, 마스크 뒷
면의 육안검사를 할 때는 [ 뒷면 ] 버튼만 누르면 각 설정 조명레벨로 전환됩니다 .
● 마스크 개구 좌표설정
[ 인쇄 ]-「마스크」탭 화면의 [ 상세설정 ] 버튼을 누르면 ,「마스크 개구」좌표를 설정하는 화면이 표시됩니다 .
「마스크 개구」탭 화면
68521-N1- 0 0
이 기능은 옵션인 인쇄검사 카메라를 겸비하고 있는 장비만 사용가능합니다 .
상세한 내용은 , 별책「옵션 매뉴얼」의「인쇄 검사 기능」의 제 2 장「2.3」을 참조해 주십시오 .
5-19
5
5. 스퀴지 데이터의 설정
[ 인쇄 ]-「스퀴지」탭 화면에서 아래 설정항목의 확인과 편집을 합니다 .
1
[인쇄] -「스퀴지」탭 화면
68522-N1-00
1. 스퀴지 타입
「3S 스퀴지」를 사용할 경우는 「3S 헤드」를 선택합니다 . 옵션인 더블 스퀴지를 사용할 경우는 ,「더블 스퀴지」를 선택해
주십시오 .
참고
「스퀴지 타입」은 출하사양에 맞추어 장비데이터에 설정되어 있습니다. 장비 데이터와 동일한「스퀴지 타입」을 선택하지 않으면 에
러가 발생합니다.
E. 솔더 명칭
사용하는 솔더의 명칭 등을 메모해 두는 란입니다 . 공란이어도 상관없습니다 .
i. 스퀴지 명칭
사용하는 스퀴지의 명칭 등을 메모해 두는 란입니다 . 공란이어도 상관없습니다 .
A. 스퀴지 종류
스퀴지 타입을 「더블 스퀴지」 또는「3S 헤드」로 설정한 경우는 그 종류와 사이즈를 지정합니다 .
B. 어택앵글 ( 도）
이 파라미터는 스퀴지 타입을 「3S 헤드」로 설정한 경우에만 유효합니다 . ( 스퀴지 타입을「더블 스퀴지」로 설정한 경우 ,
이 파라미터는 표시되지 않습니다 .)
솔더인쇄를 할 때의 3S 헤드 ( 스퀴지 ) 와 마스크면의 각도를 설정합니다 . 45~65 도의 범위에서 설정할 수 있습니다 .
( 초기값은 55 도 )
어택 앵글
솔더
어택 앵글
기판
마스크
스퀴지
인쇄방향
(3S 헤드만）
67512 -N1-0 0
