7-13

패턴사이즈를 결정합니다 .

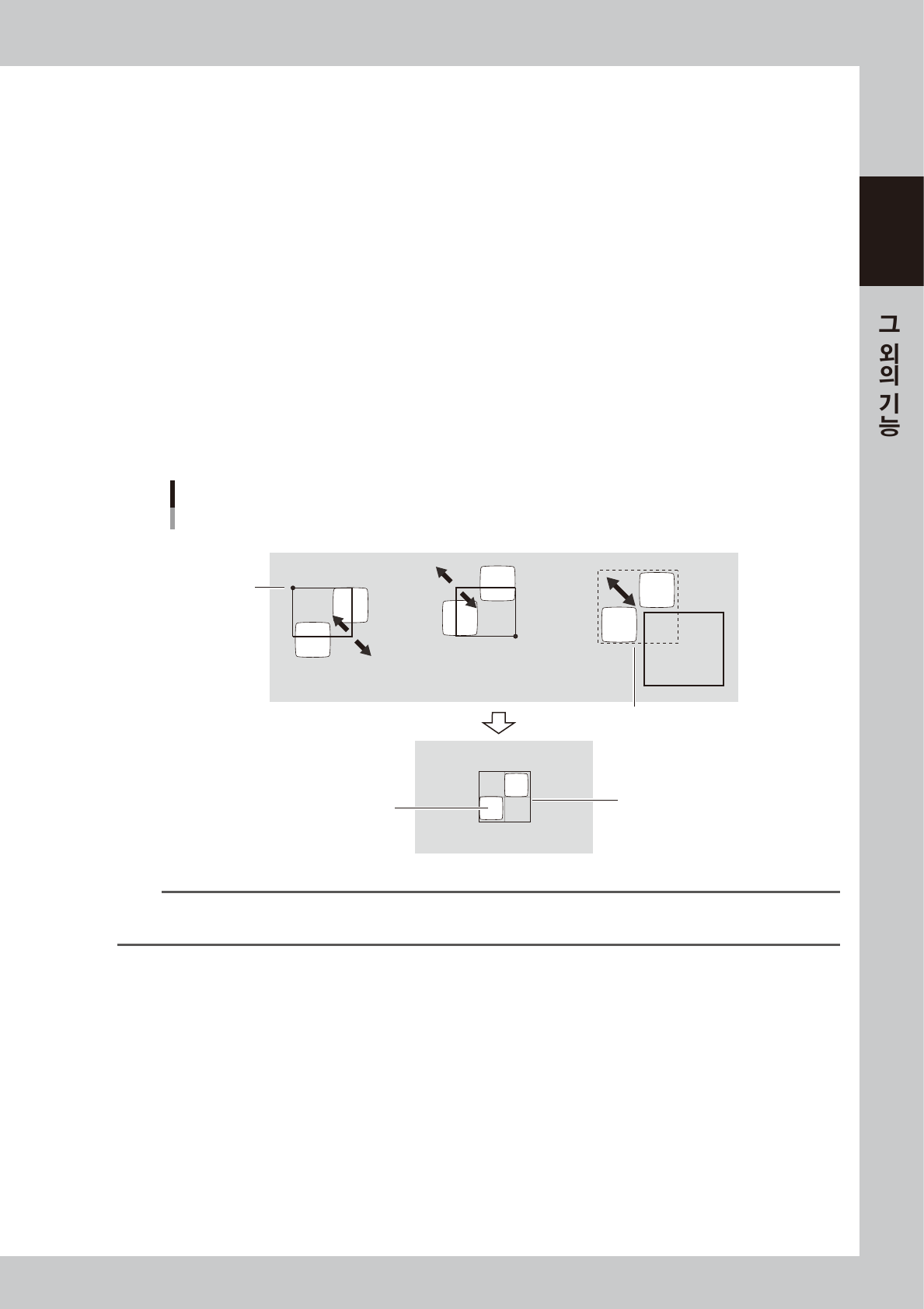

커서의 선택버튼과 이동버튼을 사용해서 윈도우의 사이즈와 위치를 조정하고 패턴 전체를 윈도우로 둘러

쌉니다 . 각 버튼의 기능은 다음과 같습니다 .

[ 좌상이동 ] 버튼

윈도우의 우측하단각을 정지점으로 사용하며 , 화살표키로 윈도우를 확대 , 축소할 수 있습니다 .

단 , 정지점보다도 우측 및 하단방향으로는 확대할 수 없습니다 .

[ 우하이동 ] 버튼

윈도우의 좌측 상단각을 정지점으로 , 화살표키로 윈도우를 확대 , 축소할 수 있습니다 .

단 , 정지점보다 좌측 및 상단방향으로는 확대할 수 없습니다 .

[ 전체이동 ] 버튼

윈도우 전체가 이동합니다 .

[ 중심옵셋 ] 버튼

십자커서를 표시합니다 .

[1 Pixel/10 Pixel] 버튼

화살표 버튼으로 윈도우 이동량을 전환합니다 .

[좌상이동][우하이동] [전체이동]

정지점

윈도우 전체가 이동한다

패턴

패턴 전체를

윈도우로 둘러싼다

윈도우의 사이즈 조정과 이동

67703-N1- 0 0

참고

마우스 포인터를 비젼 화면상의 티칭 윈도우에 두면 포인터의 형상이 바뀌며 , 마우스를 드래그하면서 윈도우의 사이즈나 위치를 쉽

게 변경할 수 있습니다.

패턴의 기준위치를 설정합니다 .

등록할 패턴의 기준위치가 패턴의 중심에서 어긋난 경우는 [ 중심옵셋 ] 버튼을 누르고 십자커서 ( 핑크색）

를 패턴의 중심으로 이동시켜 주십시오 .

패턴을 등록합니다 .

패턴의 중심이 윈도우의 중심에 있는 것을 확인하고 , [ 패턴등록 ] 버튼을 눌러 주십시오 .

패턴상을 확인합니다 .

[ 패턴표시 ] 버튼을 누르면 읽어낸 패턴상이 표시되므로 , 윤곽이 뚜렷한지 확인해 주십시오 .

[ 닫기 ] 버튼을 눌러서 마크조정 화면으로 돌아갑니다 .

7-14

인식테스트를 실행합니다

[ 인식테스트 ] 버튼을 누르고 , 패턴을 정확하게 인식할 수 있는지 확인합니다 . 수차례 인식테스트를

반복해서 , 에러가 발생하지 않으면 완료입니다 .

인식에러가 발생된 경우에는 , 인식 파라미터의「마크 경계값」 ( 제 5 장「7.5 보조조정을 실행한다」를

참조）이나 「마크 검출범위」가 적절한지 확인해 주십시오 .

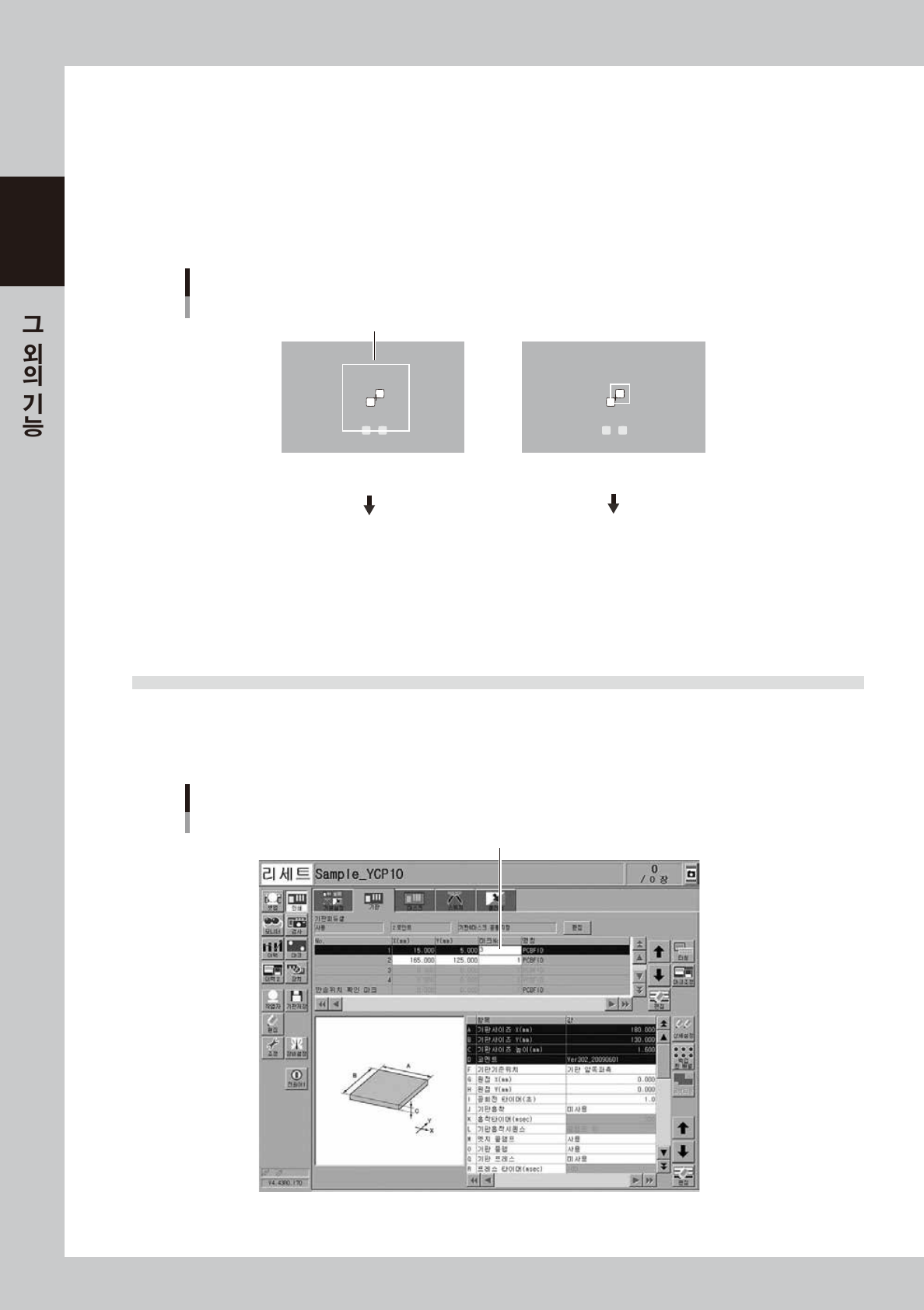

아래 그림의 왼쪽과 같이 마크검출 범위가 너무 커서 다른 마크가 검출범위에 들어왔을 때는 좁게 , 반대

로 오른쪽과 같이 마크검출 범위가 너무 작을 경우는 크게하여 주십시오 .

마크검출 범위

마크검출 범위의 조정

마크검출 범위가 너무 넓어서, 다른

마크가 인식범위에 들어와 버린다

마크검출 범위가 너무 좁아서, 패턴이

인식범위로부터 벗어났다

마크검출 범위를 작게 한다

마크검출 범위를 크게 한다

67704-N1-00

[OK] 버튼을 눌러서 조정 데이터를 저장합니다 .

마크조정 화면이 닫히고 마크화면으로 돌아갑니다 .

2.2 패턴매칭의 사용방법

패턴매칭은 피듀셜 마크와 같이 사용할 수 있습니다. 그러한 경우 [인쇄 ]-「기판」 또는 [인쇄 ]-「마스크」탭화면

에서 패턴등록한 마크 No.를 입력해 주십시오 .( 아래 그림은 패턴매칭을 기판 피듀셜로 사용하는

예를 나타냅니다 .）

패턴매칭의 사용예

패턴으로서 등록한「마크 No.」를 지정한다

68714-N1 - 00

7-15

3. 백업 핀 배열

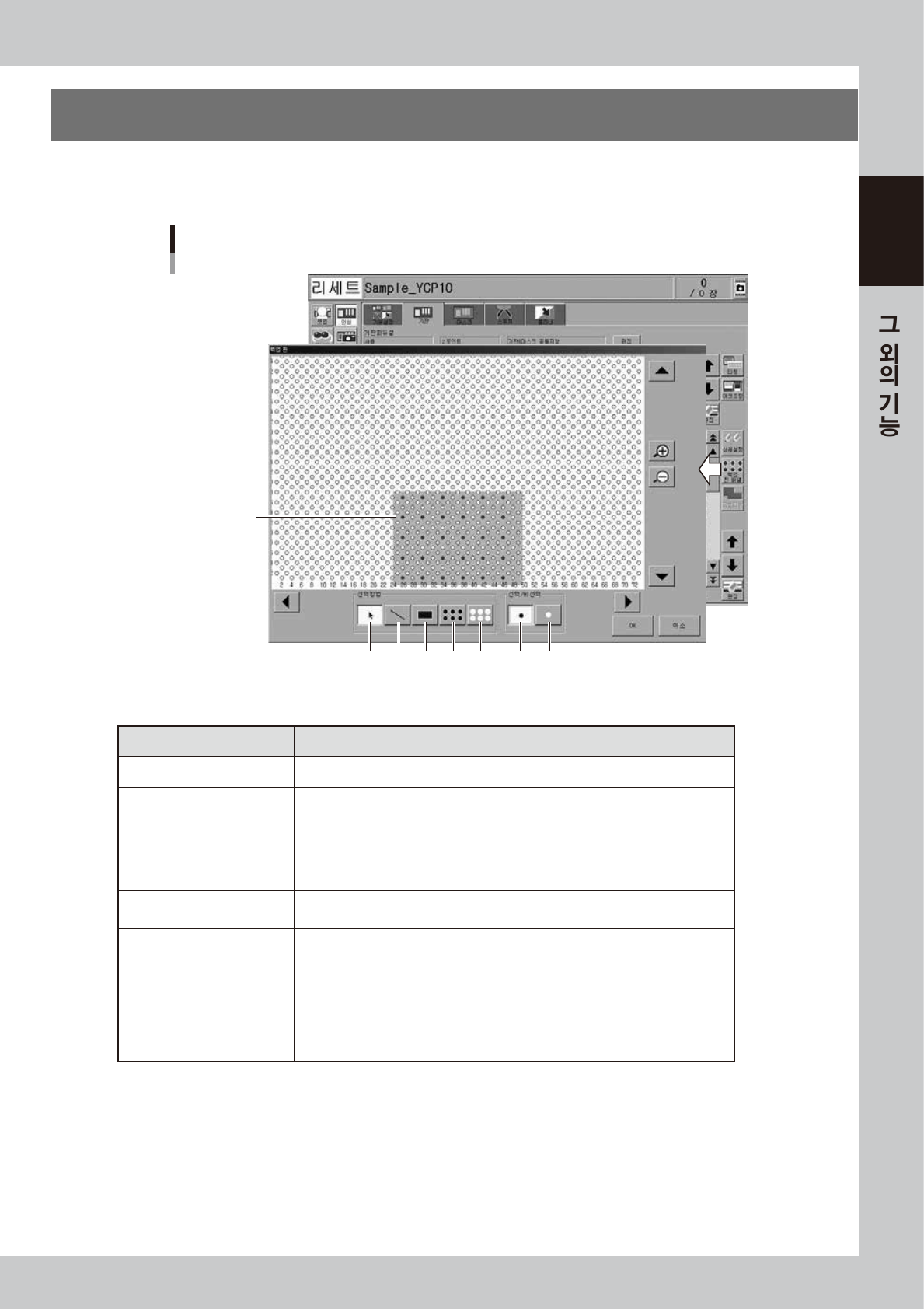

[ 인쇄 ]-「기판」탭의 [ 백업핀 배열 ] 버튼을 누르면 「백업핀」대화창이 표시됩니다 . 이 대화창의 그래픽상에서

기판 사이즈에 맞는 백업핀 (Matrix 핀 ) 의 배열을 등록해 둘 수 있습니다 .

「백업핀」대화창

기판 사이즈

23 4 5 6 7 1

68715-N1- 0 0

█

조작버튼

버튼명 기능

1 선택 그래픽상의 핀을 선택할 때는 이 버튼을 누릅니다 .

2 비선택 그래픽상에서 선택된 핀을 해제할 때는 이 버튼을 누릅니다 .

3 포인터

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 클릭 또는 드래그한 핀이 선택됩니다 .

선택된 핀은 회색으로 됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 클릭 또는 드래그한 핀의 선택이 해제됩니다 .

선택된 핀은 회색이 됩니다 .

4 라인

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 라인상의 핀이 선택됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 라인상의 핀의 선택이 해제됩니다 .

5 직사각형

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 직사각형 테두리상 및 테두리 내의 핀

이 선택됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 직사각형 테두리상 및 테두리 내의

핀의 선택이 해제됩니다 .

6 전체 핀 선택 그래픽상의 모든 핀이 선택상태로 됩니다 .

7 전체 핀 비선택 그래픽상의 모든 핀이 비선택 상태로 됩니다 .
