2-15
• •
2
3.2.2 우레탄스퀴지의스크레이퍼부
우레탄 제질의 경우는, 사용함에 따라 각 ( 모서리 ) 이 마모됩니다. 마모 또는 결함 등이 발행했을 경우에는 ,
우레탄 스크레이퍼부를 측면에서 고정하고 있는 볼트를 풀어서 교환할 수가 있습니다.
1
사이드플레이트를분리합니다 .
스퀴지의양사이드에있는사이드플레이트를
분리해주십시오 .
2
스퀴지프레임을분리합니다 .
육각렌치 (4mm) 를사용해서스퀴지스크레이퍼
부를끼우고있는플레이트의볼트를빼주십시
오.
3
스퀴지의스크레이퍼부를장착합니다 .
교환할스퀴지의스크레이퍼부를프레임과플레이
트사이에끼워서육각렌치 (4mm) 로볼트를체결
해주십시오 .
57208-N1- 00
c
주의
우레탄스퀴지의스크레이퍼부의볼트를체결할때는 ,중앙
에서바깥쪽의볼트의순으로서서히균등한힘으로조여
주십시오 .바깥쪽의볼트부터체결하면 ,우레탄부의중앙이
휘어질경우가있습니다 .또한 ,정반등의평면상에우레탄
부를대이게한상태에서장착하실것을권장합니다 .
4
사이드플레이트를장착합니다 .
사이드플레이트를분리했을때와반대순으로
스퀴지에장착해주십시오 .
■
3S 스퀴지 ( 스퀴지의 스크레이퍼부 )
대상 부품번호 부품명칭 수량 비고
Standard METAL 3S
KHT-M71A A-A0X METAL SQG.WELD,3S 530 1 530mm
KGY-M71EA-A0X METAL SQG.WELD,3S 44 1 440mm
KGY-M71DA-A0X METAL SQG.WELD,3S 40 1 400mm
KGY-M71CA-A0X METAL SQG.WELD,3S 35 1 350mm
KGY-M71BA-A0X METAL SQG.WELD,3S 30 1 300mm
KGY-M71AA-A0X METAL SQG.WELD,3S 25 1 250mm
Half-etching
KHT-M71A A-B0X METAL (S)WELD,3S 530 1 530mm
KGY-M71EA-B0X METAL SQG.(S)WELD,3S 1 440mm
KGY-M71DA-B0X METAL SQG.(S)WELD,3S 1 400mm
KGY-M71CA-B0X METAL SQG.(S)WELD,3S 1 350mm
KGY-M71BA-B0X METAL SQG.(S)WELD,3S 1 300mm
KGY-M71AA-B0X METAL SQG.(S)WELD,3S 1 250mm
URETHANE 3S
KHT-M71BB-00X URETHANE ASSY,3S 530 1 530mm
KGY-M71K3-A0X URE.SQG.ASSY,3S 44 0 1 440mm
KGY-M71J3-A0X UR E.SQ G. ASSY,3S 400 1 400mm
KGY-M71H3-A0X UR E.SQ G.ASSY,3 S 3 50 1 350mm
KGY-M71G3-A0X URE.SQG. ASSY,3S 300 1 300mm
KGY-M71F3-A0X U RE.SQG.AS SY,3S 25 0 1 250mm

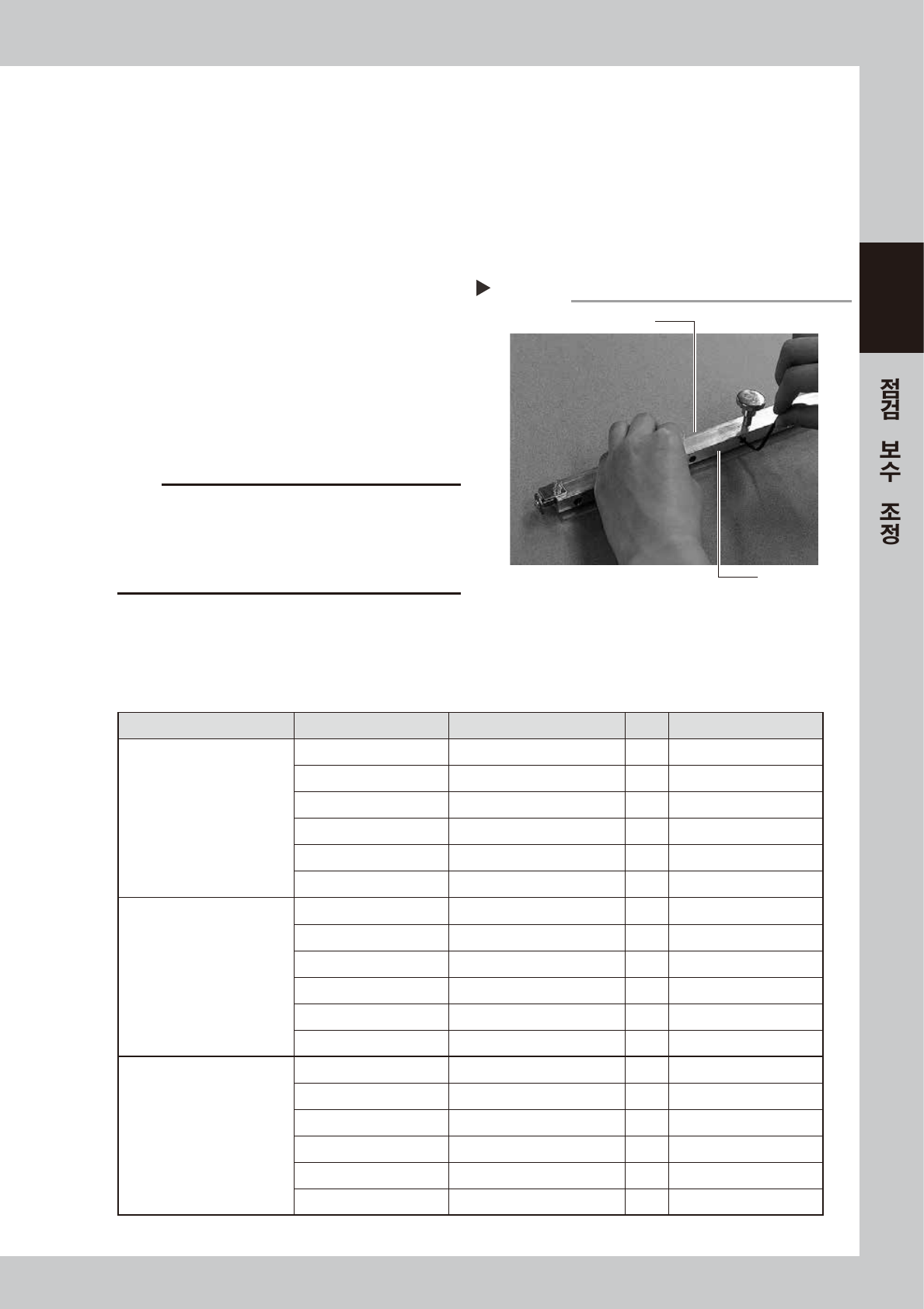

우레탄 스퀴지의 스크레이퍼부
Step 3
스퀴지 프레임
플레이트
2-16
• •
2
■
더블 스퀴지 ( 스퀴지의 스크레이퍼부 )
✽
옵션
대상 부품번호 부품명칭 수량 비고
Standard METAL W-SQG
KHT-M71C3-00X METAL SQG.,530 1 530mm
KGY-M71R3-01X METAL SQG.,4 40 1 440mm
KGJ-M7183-03X METAL SQG.,400 1 400mm
KGJ-M7173- 03X METAL SQG.,350 1 350mm
KGJ-M71A3-01X METAL SQG.,300 1 300mm
KGJ-M7193-01X ME TAL SQG.,250 1 250mm
Half-etching METAL W-SQG
KHT-M71C3-10X METAL SQG.(S),530 1 530mm
KGY-M71R3-10X METAL SQG.(S),440 1 440mm
KGJ-M7183 -10X METAL SQG.(S),400 1 400mm
KGJ-M7173 -10X METAL SQG.(S),350 1 350mm
KGJ-M71A3-10X METAL SQG.(S),300 1 300mm
KGJ-M7193 -10X METAL SQG.(S),250 1 250mm
URETHANE W-SQG
KHT-M71E3-00X URETHANE SQG.,530 1 530mm
KGY-M71W3-00X URETHANE SQG.,440 1 440mm
KGJ-M710C-E0X SQUEEGEE,400 1 400mm
KW3-M7126-00X SQUEEGEE,M 1 350mm
KGJ-M71C3-00X URETHANE SQG.,300 1 300mm
KGJ-M71B3-00X URETHANE SQG.,250 1 250mm
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
발주시에는 ,최신내용인지확인하여주십시오 .
c
주의
부품번호는예고없이변경될경우가있습니다 .발주시에는대리점에반드시확인해주십시오 .
2-17
• •
2
3.3 흡인블로워유니트
흡인 블로워 유니트는 , 장비가 비상 정지중이라도 상시 운전을 하고 있습니다. 따라서 , 정기적으로 필터의 청소
및 교환을 실시할 필요가 있습니다.
3.3.1 필터의청소와교환
필터를 청소 및 교환할 경우는, 다음과 같은 순서대로 실시해 주십시오 .
█
준비물
•
십자드라이버
•
교환용필터
(KGY-M3710-40X INL FILTER ELEMENT
）
•
에어블로우툴 ( 옵션구입품 )
1
인쇄테이블과클리닝유닛을이동
시킵니다 .
셋업화면의「셋업」탭을열고 ,[ 수동클리닝 ]
버튼을누릅니다 .인쇄테이블과클리닝유닛이
연결되어뒤쪽으로이동합니다 .
e
2
비상정지버튼을누르고 ,상부도어와
정면패널을오픈합니다 .
작업을안전하게실행하기위해서 ,반드시장비를
비상정지상태로해주십시오 .
3
필터커버를탈착합니다 .
십자드라이버로상부의고정나사 (4 개 ) 를분리
하고 ,커버를탈착합니다 .
57209-N1- 00
4
필터를꺼내서청소합니다 .
링형상의필터를꺼내서 ,에어블로우툴로바깥
쪽과안쪽을블로우해주십시오 .
더러움이심할경우는 ,새필터로교환해주십시
오.
5
필터를원상태로되돌립니다 .
필터를원상태로끼우고 ,커버를장착해주십시
오.
6
인쇄테이블과클리닝유닛의연결을
해제합니다 .
[ 장치 ]-「클리너」탭을열고 ,[ 연결 ] 버튼을
눌러서연결을해제해주십시오 .클리닝유닛이
원위치로수납되고 ,고정됩니다 .
필터 커버의 탈착
Step 3
고정 나사(4개)
필터
필터 커버
