제 5 장 데이 터 의 작성 과 설정 이 장 에서 는 , 솔더인 쇄 에 필 요 한 데 이터 를 신 규로 작 성 하는 방 법 , 및 설정 항목의 내 용 과 편 집 방법을 설명합 니다 . 목차 1 . 신규 데이터 를 작성한다 5- 1 2. 기본설정 5 - 3 2. 1 「기본 설정」탭의 구 성 5- 3 3. 기판 데이 터의 설정 5- 5 3. 1 기판마크 와 파라 미터의 설정 5-5 3.2 기판 …
4-34
4
7
소프트웨어를 종료합니다 .

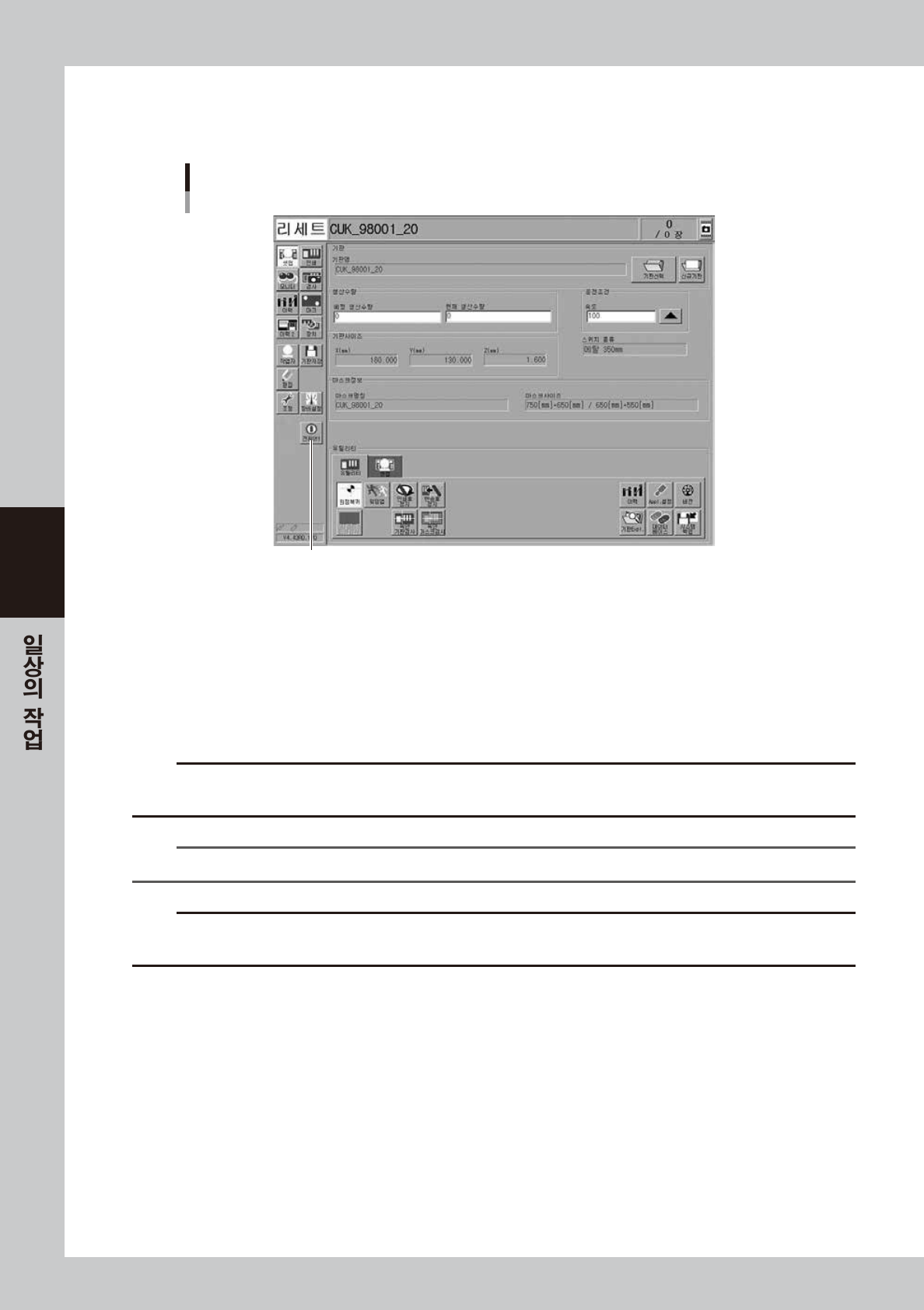

조작화면의 [ 전원 Off] 버튼을 누르고 화면의 지시에 따라 종료해 주십시오 .
[전원 Off] 버튼
[전원 Off] 버튼
68423 -N1- 0 0
8
장비본체의 전원 스위치를 OFF 로 합니다 .
제 2 장「2.3 장비의 전원을 OFF 로 한다」를 참조해 주십시오 .
9
사용한 스퀴지나 마스크를 깨끗하게 청소합니다 .
사용한 스퀴지나 마스크는 분리한 뒤 , 적합한 용제나 닦기용 와이퍼 ( 옵션 ) 를 사용해서 , 부착된 솔더
를 깨끗하게 닦아 주십시오 .
c
주의
용제를 취급할 때에는 , 주의가 필요합니다 . 권두의 안전의 길잡이「1.9 용제의 취급에 관해서 ( 솔더 , 접착제 포함 )」을 참조해
주십시오 .
n
요점
마스크나 솔더의 취급에 대해서는 마스크나 솔더 제조사의 취급 설명서를 참조해 주십시오 .
c
주의
탈착한 ( 사용한 ) 스퀴지나 마스크의 청소실행 여부에 따라 , 차회의 생산 결과에 큰 영향을 미칩니다 .
스퀴지나 마스크에 흠집이 나지 않도록 충분히 주의해서 취급해 주십시오 .
제 5 장 데이터의 작성과 설정
이 장에서는 , 솔더인쇄에 필요한 데이터를 신규로 작성하는 방법 , 및 설정항목의 내용과 편집방법을
설명합니다 .
목차
1. 신규 데이터를 작성한다 5-1
2. 기본설정 5-3
2.1 「기본설정」탭의 구성 5-3
3. 기판 데이터의 설정 5-5
3.1 기판마크와 파라미터의 설정 5-5
3.2 기판 데이터의 상세설정 5-10
4. 마스크 데이터의 설정 5-13
4.1 마스크 마크와 파라미터의 설정 5-13
4.2 마스크 데이터의 상세설정 5-17
5. 스퀴지 데이터의 설정 5-19
5.1 스퀴지 데이터의 상세설정 5-23
6. 클리너 데이터의 설정 5-26
7. 마크 데이터의 작성 5-30
7.1 작성순서 5-31
7.2 기본 파라미터 5-32
7.3 형상 파라미터 5-33
7.4 인식 파라미터 5-35
7.5 보조조정을 실행한다 5-37
8. 그래픽 위치맞춤 5-40
9. 테스트 인쇄를 한다 5-44
5-1
5
1. 신규 데이터를 작성한다
데이터를 새로 작성하기 위해서는 , 우선 기판명을 등록해야 합니다 . 아래의 순서에 따라 등록해 주십시오 .
1
셋업화면의 [ 신규기판 ] 버튼을 누릅니다 .
「신규기판」대화창이 표시됩니다 .
[신규기판] 버튼
「신규기판」대화창
68500-N1-00
2
파일명 박스에 기판명을 입력합니다 .
영문 숫자 20 자 이내로 새 기판명을 입력해 주십시오 .
언더바（_）외의 기호나 스페이스는 입력할 수 없습니다 .
기판명 입력
기판명을 입력한다
68501-N1-00
