1-14 1 ● M 사이 즈 매트릭스 플레이트 ( 옵 션 ) 기 존의 L 사이즈 매트 릭스 플레이 트 의 경 우는 , 2 장을 사용해서 운용해 왔으 나 , M 사 이 즈 (L3 30 x W25 0m m ) 기판을 생산 할 경 우는 , 옵션인 M 사이즈 매트 릭스 플레이 트 1 장으로 운용 할 수가 있으므로 , M 사 이 즈 기판에 대해 셋 업 이 용이 해 집 니 다 . 다 음과 같 이 M 사…
1-13
1
열수 대응 기판사이즈 (W)
면 받침 지그 종류 / 사용개수
핀 병용 ( 열 )
A B C
31 227~234 1 2 2 0
32 234~241 1 2 2 1
33 241~248 2 0 1 0
34 248~255 2 0 1 1
35 255~262 2 1 0 0
36 262~269 2 1 0 1
37 269~276 2 1 0 2
38 276~283 2 1 1 0
39 283~290 2 1 1 1
40 290~297 2 2 0 0
41 297~304 2 2 0 1
42 304~311 2 2 0 2
43 311~318 2 2 1 0
44 318~325 2 2 1 1
45 325~332 3 0 0 0
46 332~339 3 0 0 1
47 339~346 3 0 0 2
48 346~353 3 0 1 0
49 353~360 3 0 1 1
50 360~367 3 1 0 0
51 367~374 3 1 0 1
52 374~3 81 3 1 0 2
53 381~388 3 1 1 0
54 388~395 3 1 1 1
55 395~402 3 2 0 0
56 402~409 3 2 0 1
57 409~416 3 2 0 2
58 416~423 3 2 1 0
59 423~430 3 2 1 1
60 430~437 3 2 1 2
61 437~444 3 2 2 0
62 444~451 3 2 2 1
63 451~458 3 2 2 2
64 458~460 3 2 2 3
c
주의
면 받침 지그는 매트릭스 플레이트의 홀에 끼워서 고정합니다 . 매트릭스 플레이트상에 솔더 등이 떨어져서 묻어 있거나 , 이물질
이 없는지 확인한 후에 장착해 주십시오 . 또 , 매트릭스 플레이트에서 벗어나서 배치하면 장비를 손상시킬 우려가 있으므로 주의
해 주십시오 .
c
주의
여기에서 설명하고 있는 면 받침 지그는 YSP, YSP20, YCP10 의 전용입니다 . 다른 장비에서 사용하면 장비에 중대한 손상을 입
힐 우려가 있으므로 , YSP, YSP20, YCP10 이외의 장비에서는 절대로 사용하지 말아 주십시오 .
c
주의
면 받침 지그 B, C 는 후술의「● M 사이즈 매트릭스 플레이트 ( 옵션 )」에는 사용할 수 없습니다 .
1-14
1

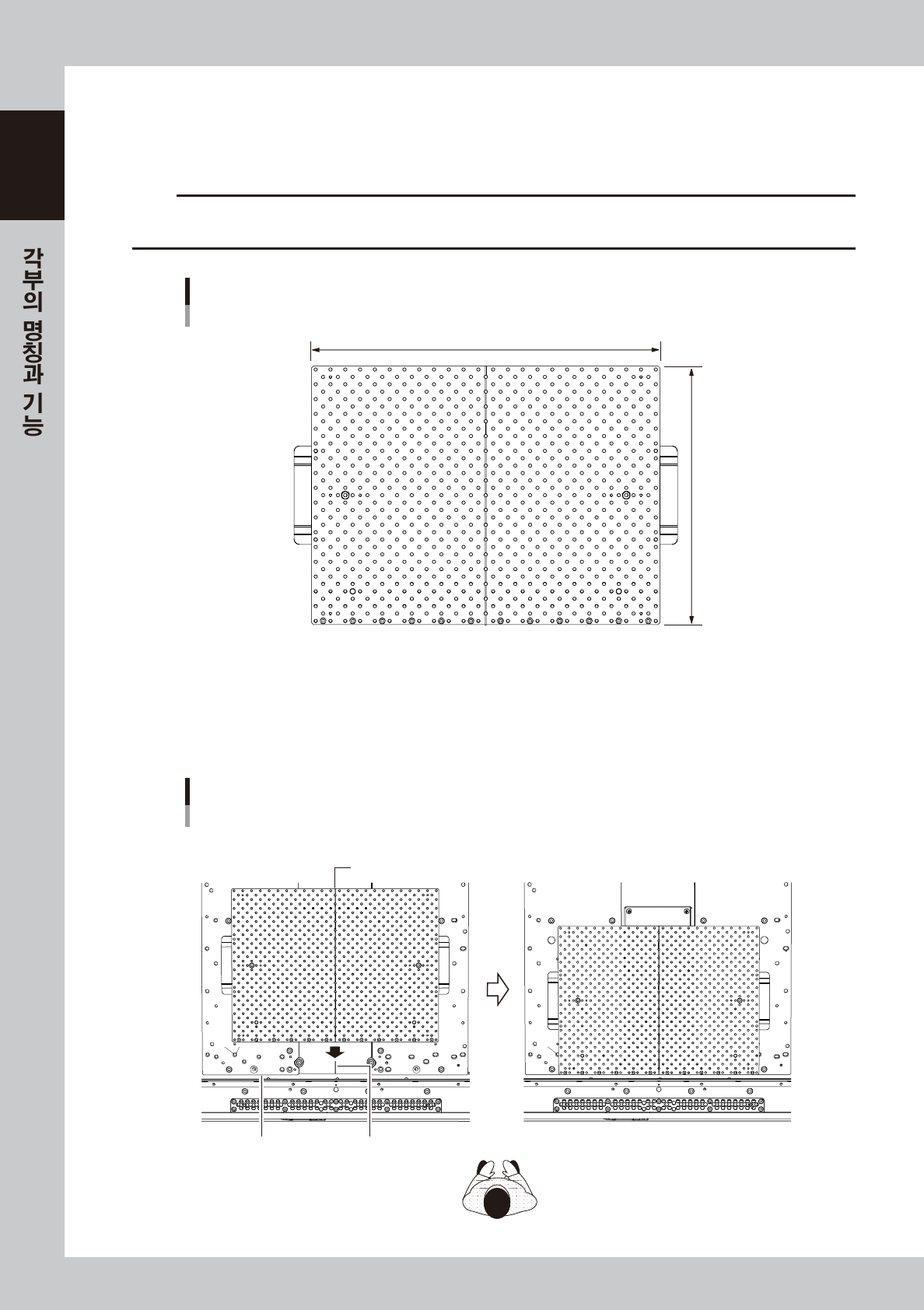

● M 사이즈 매트릭스 플레이트 ( 옵션 )
기존의 L 사이즈 매트릭스 플레이트의 경우는 , 2 장을 사용해서 운용해 왔으나 , M 사이즈 (L330xW250mm) 기판을 생산
할 경우는 , 옵션인 M 사이즈 매트릭스 플레이트 1 장으로 운용할 수가 있으므로 , M 사이즈 기판에 대해 셋업이 용이해 집
니다 . 다음과 같이 M 사이즈 매트릭스 플레이트를 장착하는 방법에 대해서 설명합니다 .
c
주의
장비의 푸쉬업 플레이트가 구 타입의 경우는 , M 사이즈 매트릭스 플레이트를 장착할 수가 없습니다 . 타입을 구별하는 방법은 ,
푸쉬업 플레이트의 중심선이 M 사이즈 매트릭스 플레이트와 일치하면 신 타입입니다 . ( 아래그림 참조 )
M 사이즈 매트릭스 플레이트
L : 330mm
대응 기판사이즈 ： 330x250mm (M 사이즈)
W : 245mm
67118-N7-0 0
█
장착방법
푸쉬업 플레이트의 중심선에 매트릭스 플레이트의 중심선을 맞추면서 , 푸쉬업 플레이트의 앞쪽 측면에 단차가 없도록
맞춰서 장착합니다 .
매트릭스 플레이트의 장착
푸쉬업 플레이트의 측면 푸쉬업 플레이트의 중심선
매트릭스 플레이트의 중심선
<장착 전> <장착 후>
장비 정면
M사이즈 (옵션)
67119 - N1- 00
1-15
1
5. 클리닝부
5.1 클리닝 유니트

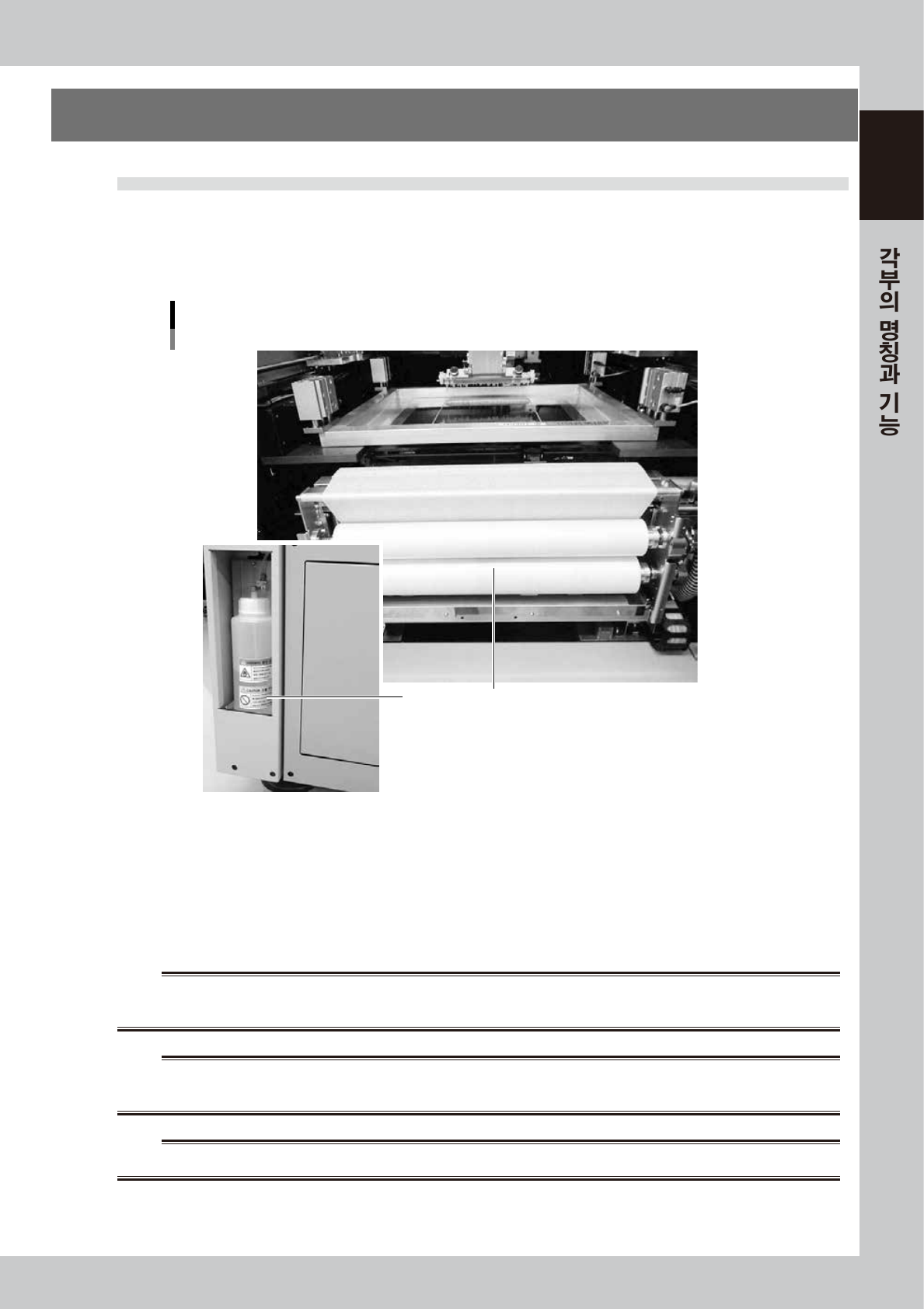

장비의 정면과 배면의 패널을 열면 , 내부에 클리닝 유닛이 탑재되어 있습니다 . 인쇄마스크의 개구부에 부착된
솔더나 뒷면에 묻어 들어간 솔더를 거즈 롤로 닦아냅니다 . 클리닝은 「자동」과「수동」, 그리고 용제를 사용하는
「습식」과 사용하지 않는「건식」을 선택할 수 있습니다 .
클리닝 유닛과 용제 보틀
12
67112-N1- 00
1. 거즈 롤
마스크의 뒷면에 흘러 들어간 솔더나 Flux 를 닦아냅니다 . 거즈 롤의 교환방법에 대해서는 제 4 장「5. 클리닝용 거즈 롤의
교환」을 참조 하십시오 .
2. 용제 보틀 ( 본체 좌측 하부 )
클리너 거즈에 용제를 스며들게 해서 , 솔더를 녹이면서 마스크의 클리닝을 할 때 사용합니다 . 보틀 캡의 커넥터를 본체의
커넥터에 확실하게 끼워서 사용해 주십시오 .
w
경고
클리닝용 용제에는 이소프로필 알코올 또는 에틸알코올 이외에는 사용하지 마십시오 . 다른 용제를 사용하면 인화할 우려가 있
습니다 .
w
경고
아세톤은 절대로 사용하지 마십시오 . 용제튜브나 클리닝 장치를 열화시켜서 세정액이 샐 우려가 있습니다 . 또한 사용한 클리
닝용 알코올은 반복해서 사용하지 마십시오 .
w
경고
이소프로필 알코올을 사용할 경우는 취급에 주의 하십시오 . 장기간 흡입하면 인체에 해를 끼칠 가능성이 있습니다 .
